汽车橡胶冷却水管质检 压缩体积电阻测试仪 依据 VES M70-02 标准
一、橡胶冷却水管电阻检测在汽车质检中的意义

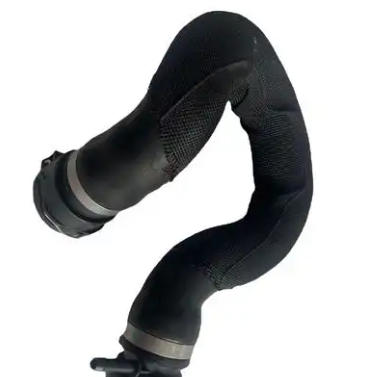

汽车橡胶冷却水管是燃油车与新能源车型冷却回路中的部件，在安装与运行过程中会处于压缩状态，材料体积电阻会出现对应变化。按照 VES M70-02 标准对水管开展压缩状态下的体积电阻测试，可判断材料绝缘表现与结构稳定性，为产品出厂核验、来料管控、工艺匹配提供数据支撑。
二、VES M70-02 标准对压缩体积电阻的要求
瑞柯微 FT-304C 水管压缩体积电阻测试仪围绕 VES M70-02 标准开发，用于测量水管在压缩过程中的体积电阻变化。设备支持高电阻与微电流测量，配备中文与英文操作界面，搭配压缩测量装置与电极组件，可实现样品厚度数显读取，贴合汽车橡胶管路的检测场景。
仪器主机可覆盖 10^4～10^16Ω 的电阻测量区间，电阻率测量范围与电阻区间保持一致，测试电压可达 1000V，能够满足橡胶等高阻材料的测量条件。设备准确度设置分档把控，在不同电阻区间按照对应误差范围输出数据，数据稳定性可以满足实验室日常使用需求。
四、测试装置结构与样品安装方式
FT-304C 配备手动压缩测量装置，搭配数显千分表，量程为 0-25mm，可直观读取样品压缩厚度，便于按照标准要求设定压缩量。测量电极采用圆盘状不锈钢材质，外径约Ф30mm，厚度接近 2mm，配合对应尺寸的绝缘板使用，可减少外界因素对测量结果的影响，让样品在均匀压缩状态下完成电阻采集。
样品安装时，将橡胶冷却水管试样放置在电极与绝缘板之间，通过手动结构调整压缩量，千分表实时显示当前厚度，待状态稳定后开展测试。整套装置安装简便，定位清晰，便于操作人员重复开展多组平行试验，维持数据的可比性。
五、测试流程与数据采集方式
测试前将仪器接通 AC 220V/50Hz 电源，开机后进入稳定状态，根据样品类型与标准要求设置测试电压。将处理好的橡胶水管试样装入压缩治具，调整至目标压缩量并记录厚度数值，在主机界面选择对应测量模式，输入样品尺寸参数，即可启动测量。
仪器通过液晶屏幕实时显示电阻率、电流、电压、样品尺寸等信息，数据读取直观，操作步骤简洁。设备配备 USB 与 232 通讯接口，可连接 PC 软件，对测试数据进行记录、存储与导出，便于生成试验记录，满足质检追溯需求。
测量过程按照 VES M70-02 规定的步骤完成，同一批次样品开展多次平行测试，取均值作为结果，用于判定样品是否符合指标要求。整套流程无需复杂调试，操作人员经过简单熟悉即可完成检测任务。
六、PC 软件与数据管理（选购）
用户可选购 PC 分析软件，配合 FT-304C 主机使用，实现数据整理、保存、查看与打印输出。软件可记录测试时间、样品信息、测试条件、电阻与电阻率结果，形成标准化文档，便于车间质检、实验室研发、供应商核验等环节使用。数据格式可适配常规办公软件，满足企业内部数据流转需求。
七、仪器校准与选配配件
为维持仪器测量状态，用户可选购 1MΩ、10MΩ、1GΩ、100GΩ、1TΩ 等规格的标准电阻，定期对设备进行校准核对，使测量误差保持在允许区间内。标准配件包含电极、绝缘板、压缩装置、通讯线等，可满足日常连续测试，易损部件可单独选配，便于长期使用。
八、适用范围与行业应用
FT-304C 水管压缩体积电阻测试仪适用于燃油车与新能源汽车橡胶冷却水管的质检场景，覆盖生产企业出厂核验、零部件供应商来料检测、车企品质管控、第三方检测机构试验等需求。设备按照 VES M70-02 标准执行测试，数据可用于产品判定与工艺调整，帮助企业减少因材料绝缘变化带来的隐患。
