分子筛堆积密度测定｜FT-100SCI-2 松装振实密度检测原理解析
发布时间： 2026-10-09 11:01:40 点击： 23
分子筛作为多孔吸附与催化材料，应用于气体干燥、分离提纯、石油化工催化等领域。堆积密度是分子筛产品的关键物性指标之一，直接影响装填量、吸附效率与工艺设计。松装堆积密度反映分子筛在自然填充状态下的单位体积质量，振实堆积密度则反映经过振动密实后的填充水平。FT-100SCI-2 分子筛松装和振实堆积密度测定仪依据 GB/T 6286-2021 与 ASTM D4512-23 标准要求，针对分子筛物料特性设计，通过水平旋转与机械振动结合的方式，完成标准化堆积密度检测。
设备测试过程分为松装密度与振实密度两个阶段。松装密度测试时，样品通过可控流速加料结构匀速注入标准量筒，加料速度调节范围为 3 至 5ml/s，使物料自然堆积形成松散状态。振实密度测试时，设备带动量筒进行规律机械振动，振幅固定为 3mm，振动频率调节区间 140 至 160 次每分钟，同时量筒配合水平旋转动作，旋转频率 10 至 12 次每分钟，使筒内分子筛颗粒充分排布、空隙收缩，直至体积趋于稳定。振动次数支持 0 至 9999 次预设调节，可根据不同试样特性设定振实终点。
水平旋转是该设备区别于常规振实密度仪的结构特点。分子筛颗粒形状多为球形或条形，单纯垂直振动过程中，颗粒容易在筒内形成局部架空或偏聚，导致体积读数离散。量筒在振动同时进行水平旋转，颗粒受到多方向扰动，分布状态更为均匀，有助于提升测试结果的一致性与重复性。

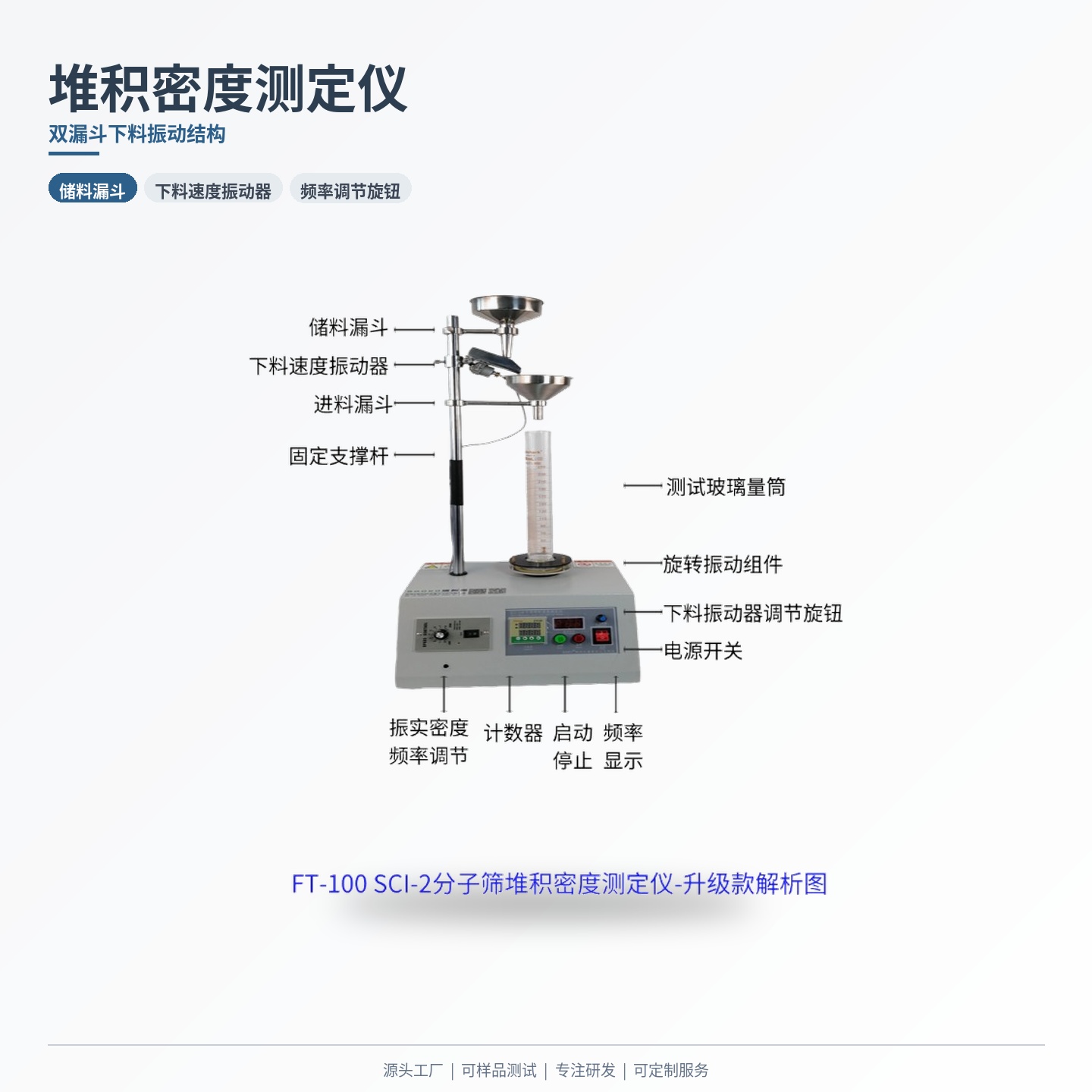

测试器具配置贴合标准要求。设备标配 100ml 与 250ml 两种刻度玻璃量筒，配套量筒塞。测试漏斗采用 304 不锈钢材质，斗颈内口径 16mm，保证物料匀速下落。配套带手柄读数圆柱体，圆柱体外径小于量筒内径，用于读取振实后粉体顶面位置，减少视差带来的读数偏差。测试过程中，样品质量与量筒内堆积体积配合，分别计算松装堆积密度与振实堆积密度。
设备适用范围覆盖多形态分子筛物料。粒状分子筛可完成松装堆积密度与振实堆积密度两项检测；粉状分子筛主要开展振实堆积密度测试。同时支持干基状态下的松装密度与振实密度检测，适用于需要扣除水分影响的物料评价场景。
数据输出方面，设备自带数据打印功能，测试完成后可直接输出结果，减少人工记录环节。振动次数、振动频率、加料速度等参数均可调，便于针对不同粒径、不同堆积特性的分子筛物料匹配测试条件。整机结构贴合实验室常规操作习惯，操作流程简洁，满足标准化检测作业需求。
实操检测中有几项细节需要留意。取样应该具备批次代表性，避免选取存在明显破损或粉尘过多的样品。测试前样品按照标准要求做好干燥或状态调节，水分会影响颗粒间摩擦状态与堆积行为。加料过程保持匀速，避免快速倾倒造成颗粒分级与偏析。读取体积时视线与量筒刻度保持水平，借助读数圆柱体减少人为判断误差。开展不同批次或不同型号分子筛比对时，加料速度、振动频率、振动次数等全套参数应该保持一致，保障数据横向可比。
在分子筛生产企业，堆积密度是出厂检验的常规项目；在吸附分离与催化工艺设计环节，堆积密度是确定反应器装填量与吸附剂用量的基础参数。设备执行 GB/T 6286-2021 与 ASTM D4512-23 两项标准，可同时满足国内国标检测与出口物料的美标检测需求，适配分子筛生产企业、石油化工研究院所、吸附材料检测机构等场景。
