铝及铝合金表面经过化学转化处理后，会形成一层兼具防护与导电功能的转化膜层。这层膜层的接触电阻直接影响后续装配中的导电连续性，尤其在航空航天、军工电子等对电连接可靠性要求较高的领域，膜层接触电阻是来料检验与工艺监控的关键指标。FT-300AHXM 与 FT-400AHXM 化学转化膜表面接触电阻测试仪，针对铝及铝合金化学转化涂层、导电氧化膜层的表面接触电阻、膜层电阻率与电导率检测设计。
设备基于四端测量原理工作。电流回路与电压回路相互分离，输出多档位恒定测试电流，通过紫铜镀金电极垂直作用于膜层试样表面，采集膜层两端的微小电压信号，消除电极接触电阻对测量结果的干扰。系统支持双向电流与双向电压切换测量，抵消测试过程中产生的热电势误差。同时配备温度补偿功能，根据环境温度自动修正参数，电阻率单位可自动切换适配。
电极与压力是保障测试重复性的重要环节。标准电极组采用紫铜镀金材质，上电极面积为 1 平方英寸，下电极横截面积大于 1 平方英寸，支持定制。测试载荷设定为 200psi，压力控制精度在 2psi 以内，模拟标准工况下的膜层受压接触状态。实时压强数值在设备上显示，方便操作人员确认测试条件是否达标。

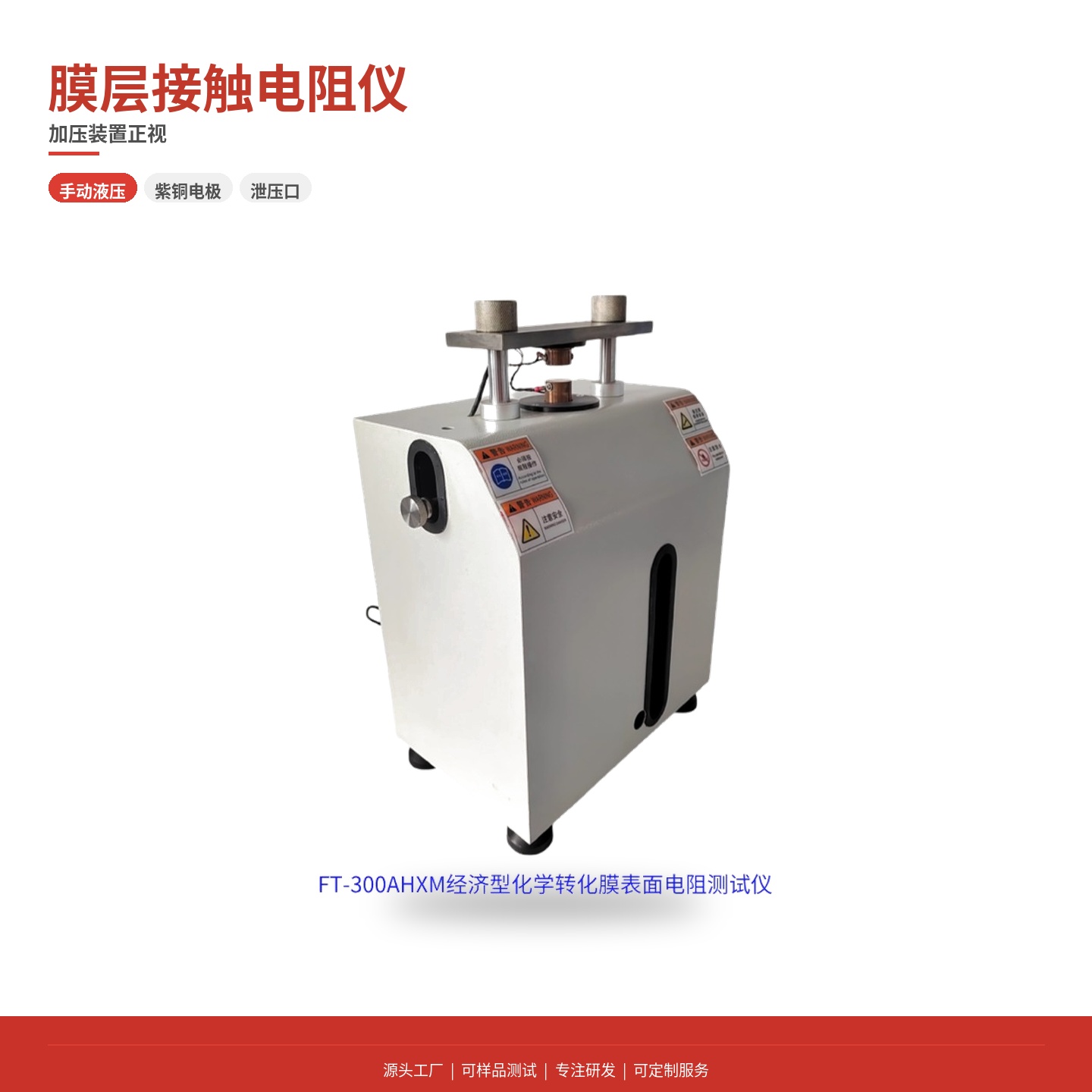

两款机型在自动化程度上存在区分。FT-300AHXM 为实用型机型，采用手动液压加压方式，操作流程简洁，配备液晶显示界面，支持压强数值显示与参数上下限自定义设置，超限触发警报。适合检测频次中等、以常规来料检验与批次抽检为主的场景，预算控制较为灵活。

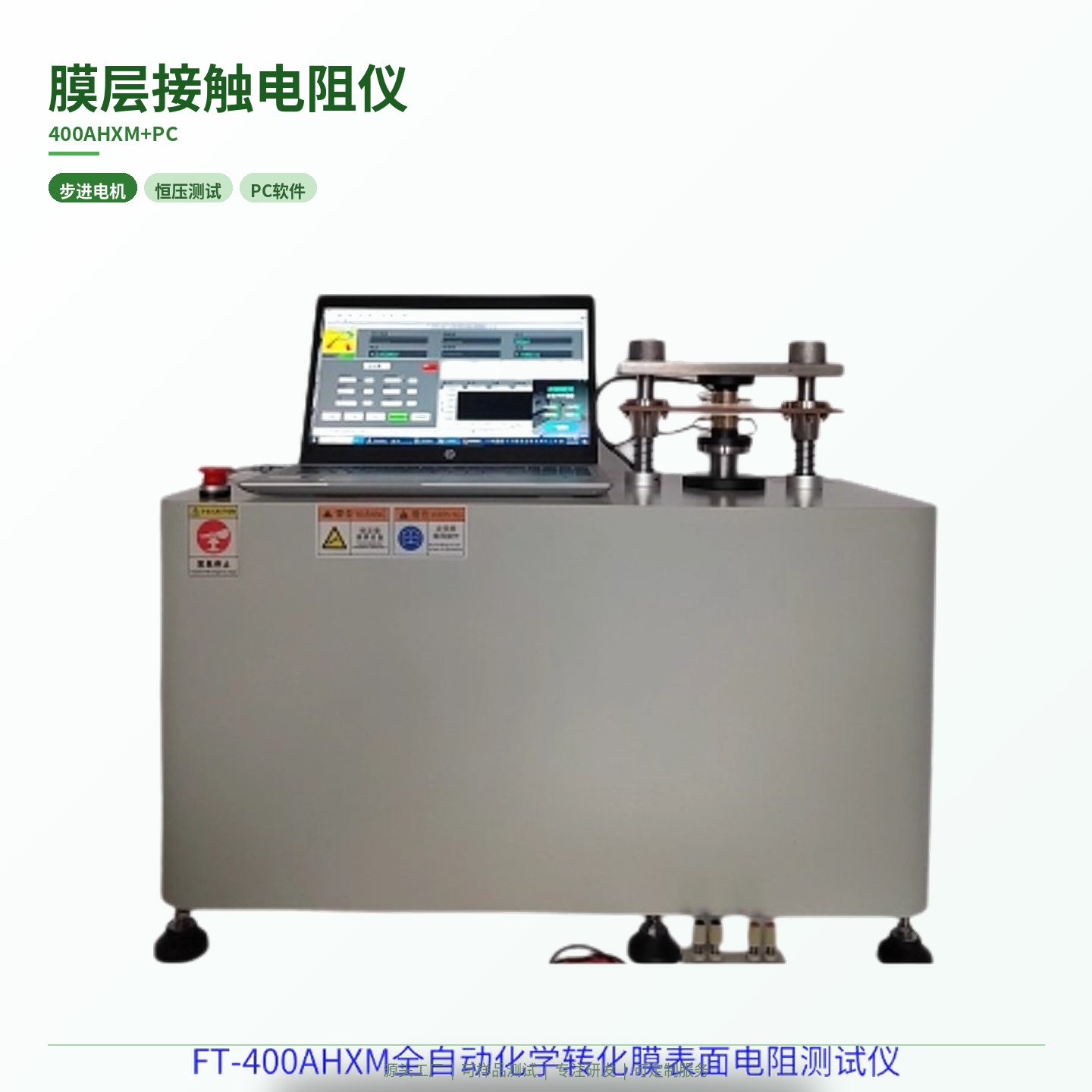

FT-400AHXM 为多功能升级机型，搭载步进电机自动加压系统，可自动完成加压、恒压与稳压测试。设备支持膜层厚度检测，测量范围 0.001mm 至 10.001mm；恒压时间可在 0 至 99.9 秒范围内自定义设定。配套 PC 软件支持实时数据采集、曲线图谱分析、数据统计与测试报表生成、存储与导出，适合需要完整记录测试过程、开展工艺对比与科研试验的场景。
两款机型均适配多项国内外标准。MIL-DTL-81706B（含修正案 1）与 MIL-DTL-5541F 规定了铝及铝合金化学转化涂层的材料与涂层要求；AMS 2474 与 AMS 2477 对应铝合金低电阻化学处理涂层；SJ 20813-2002 为国内铝和铝合金化学转换膜规范；ISO 8081:2021 与 GB/T 47038-2026 对应航空航天工艺中铝合金化学转化膜层的通用要求；GB/T 39495-2020 则涉及铝及铝合金无铬化学转化膜的接触电阻测量。设备覆盖上述标准的测试条件，可满足出口产品与国内军品、民品的合规检测需求。
在实际应用中，设备可用于盐雾试验前后膜层电阻性能的对比测试，评价膜层在环境老化后的导电稳定性。检测场景涵盖原材料来料检验、涂层工艺配方对比、成品质量抽检、工艺稳定性验证、老化性能评估以及实验室科研试验。
选型时可以从自动化需求与数据记录要求两个维度判断。如果日常以常规抽检为主、人工记录即可满足，FT-300AHXM 手动液压机型更为经济实用；如果需要自动加压恒压、膜厚同步检测、完整曲线记录与报表输出，FT-400AHXM 多功能机型更为适配。两款机型均配备中英文双语操作界面，适配国内外不同使用场景。
