软管电性能测试里常听到三个词：管壁本体电阻、接头间电连续性、体积电阻率。三者测的对象不同、电极不同、用途也不同。本文把三类测试横向摆开辨析各测什么、用什么电极、读数怎么用，供质检与研发人员梳理检测项目清单。
三类测试测的对象不同
管壁本体电阻测的是一段管壁材料的导电能力，回答管材落在哪个类别；接头间电连续性测的是总成两端接头之间的导通路径，回答装配有没有切断通路；体积电阻率是本体电阻引入长度几何因子后的换算值，用于配方横向比较。三个对象三件事，读数口径各不相同，不能互相替代。
三类测试用的电极不同

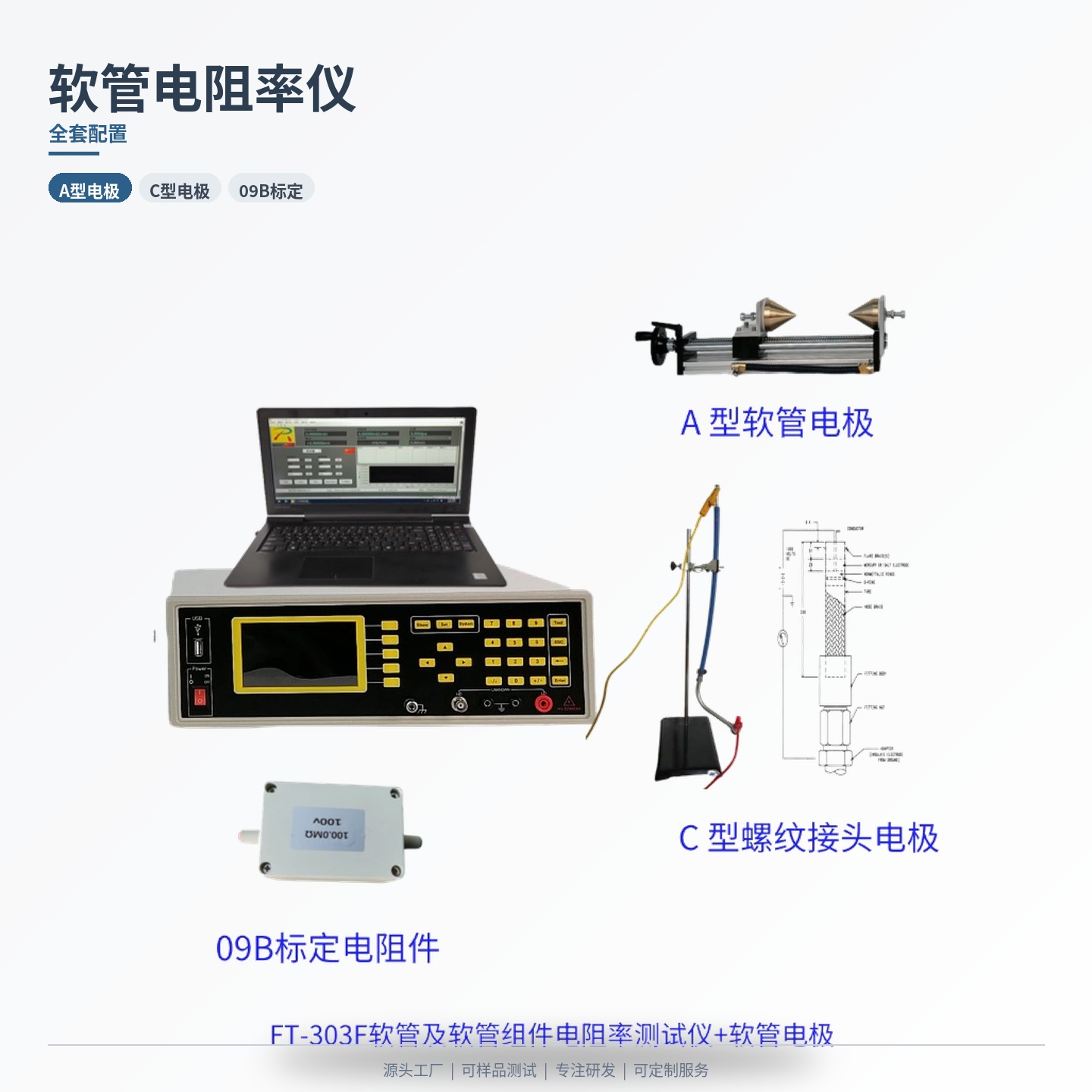

本体电阻按管径选电极：内径小于50mm用A型，片状铜带外电极加黄铜内塞电极；大于50mm用B型，内外片状铜带贴实。接头间电连续性用C型螺纹接头电极，衔接总成两端接头。体积电阻率与本体电阻共用同一套电极，只是读数换算引入尺寸因子。FT-303F面板支持试样尺寸录入，换电极时不改流程。
读数怎么用：放行看电阻
出厂放行习惯直接看电阻读数与类别判定。管壁本体电阻对照管材规范区间，结合分选阈值提示导电、抗静电、绝缘归属；接头间读数看导通与间断。两类读数合判，一根总成的电性能放行结论出来。FT-303F测试电压1000V直流，与管材规范口径对应，放行数据直接匹配判定要求。
读数怎么用：研发看电阻率
配方研发阶段习惯看体积电阻率。不同版本试样长度与几何尺寸有偏差，电阻率引入尺寸因子后，数据口径统一，跨版本曲线可比。FT-303F结合试样尺寸自动换算电阻率，液晶面板与电阻数值并列显示。研发用电阻率做趋势，生产用电阻做放行，同一组测量数据两个出口。
施加电压与采集方式一致
三类测试在FT-303F上共享同一套施加电压与采集流程：1000V直流电压，正反向电压自动交替采集，弱化热电势偏移。差别只在电极与读数解读。导电类试样信号强，绝缘类信号弱，双向采集在高阻段作用更明显。三类测试的数据都落在设备波动2%以内的控制范围。
结果怎么判：本体类别判定
本体测试结果按管材规范区间归入导电、抗静电、绝缘三类。面板分选阈值按区间边界录入，测试结束自动提示。区间边界由管材规范给出，不同规格软管区间不同。FT-303F量程覆盖10²Ω到10¹⁴Ω，三类区间都在量程内，阈值随规范版本调整即可。
结果怎么判：接头通断判定
接头间测试结果看通断：电连续的总成读数落在低阻量级，电间断的跳到高阻段或开路。两类结果在1000V电压下分得很开，判定不含糊。导电类软管总成要求接头间导通，绝缘类要求断开。FT-303F用C型电极衔接后直接读数，通断状态一目了然。
三类测试的先后顺序
一次完整的总成电性能评定，建议先本体后接头：先用A或B型测管壁本体，确认管材类别符合要求；再换装C型电极测接头间通断。顺序固定，记录分开。FT-303F在同一工位完成两步，换装电极不换设备，数据同批号归档。顺序写进作业指导，不同班次动作一致。
数据为什么不能混表
三类测试口径不同，混在一张表里会造成误读：电阻与电阻率量纲不同，本体与接头通断性质不同。混表后趋势分析张冠李戴。FT-303F选配PC程序后，数据按测试项目分字段归档，检索时分项目调阅。检测项目清单里把三类列成三行，每行对应电极与判定规则，清单就清楚了。
一张表收住三类测试
落成一张对照：本体电阻——A/B型电极——看类别；接头间通断——C型电极——看导通；体积电阻率——A/B型电极加尺寸录入——看配方趋势。FT-303F一台设备覆盖三类测试，电极按需换装。质检与研发对着这张表，各取所需的数据出口，检测项目清单不再绕。
