大电流接点电性能测试解决方案
发布时间： 2026-10-26 20:18:10 点击： 6
大电流接点电性能考核需要怎样的解决方案？本文以白皮书体例，系统讲清接点测试的需求背景、方案架构、参数链、数据链与落地步骤，帮助企业搭建从单点测试到体系化检测的完整能力。
需求背景：接点为何要专项考核
电线束、插接连接器、开关触点、电磁继电器、车载开关元件在通流时，接触电阻随压力、膜层、温度变化，压降与发热相互放大。接点失效多发生在接触部位，而初测难以暴露长期劣化。行业由此需要一套能在大电流下连续记录压降、温升与接触电阻的专项测试方案，而不只是靠毫欧表读一个点。
方案架构：四层结构

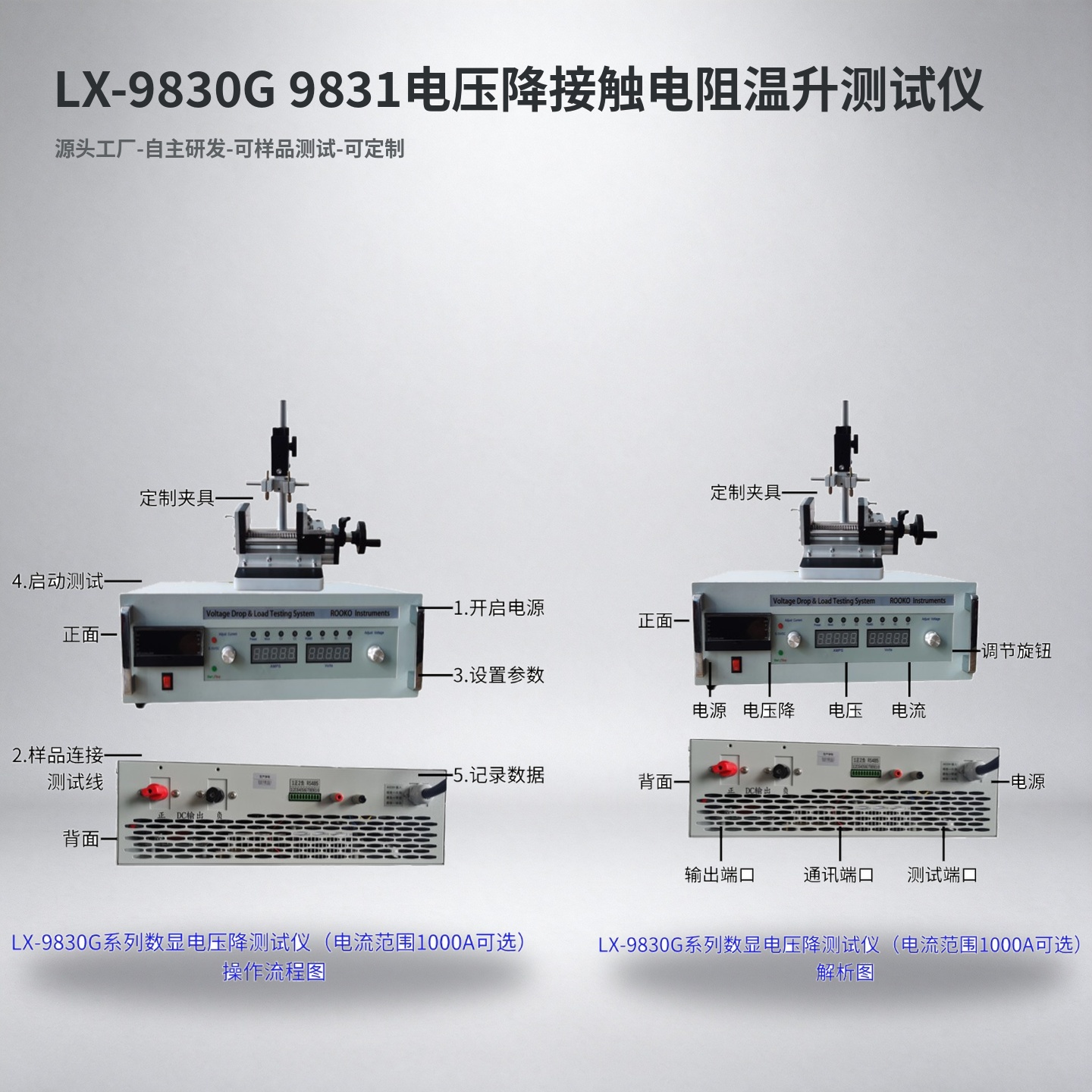

方案分四层：试样装夹层用非标工装与外置加压装置适配多样接点；恒流输出层提供可调直流大电流；采集层以四线分离加双通道同步获取压降与接触电阻；数据层通过PC程序完成曲线、判定与归档。LX-9830G大电流电压降测试仪贯穿这四层，整机采用四线测试方案，搭载直流恒流输出单元，电流可自主设定。
参数链：量程与分辨率
直流测试电流可选1A、10A、100A、200A、300A至1000A量程，电流量程支持按需定制；电流显示分辨率常规档位0.01A、1000A档位0.1A。直流测试电压区间DC 0到30V，显示分辨率0.01V。电压降标准量程0到299.99mV、显示分辨率0.01mV，可拓展0到999.99mV量程，非标量程按需定制。参数链覆盖从微信号到千安级通流。
采集链：双通道加温度
设备采用双通道采集结构，同步获取试样压降与接触电阻相关数据，依托欧姆定律用恒定电流与实测压降换算接触电阻。温度采集模块记录温升变化状态。分离式四线结构区分电流回路与电压回路，降低引线、工装带来的附加电阻干扰，捕捉接点微小电压差值。长时负载测试连续记录多组参数，还原接点通电性能变化趋势。
数据链：判定与归档
机身预留USB、RS232双通讯端口，可对接外接控制单元联动。选配PC程序同步采集电流、电压、电压降数据，自动生成变化曲线与数据档案；支持阈值自定义，超出区间自动区分判定结果，全程存储检测记录。9830G-FXXT数据分析与输出系统可完成数据归档管理、报表生成及打印输出。
量值链：校准溯源
设备依托0.2级标准分流器作为校准基准，适配0.2级75mV标准分流器，可选10A、100A、200A及其他非标规格用于校验，定期修正电流与电压采集数值，维持整机测量均衡。校准记录与批次报告一并归档，形成可溯源链。整机供电可适配AC220V±10%、380V交流电源，按选配电流档位匹配供电类型。
落地步骤
落地分五步：盘点试样清单与额定通流；选定电流档位与压降量程；配置工装、加压与PC程序；建立阈值与耐久流程；周期校准与数据归档。五步跑通，方案从设备交付变成产线日常能力。出口项目同步增购备件耗材，储备3到5年使用量。
方案价值
这套方案把接点电性能考核从单点测量升级为连续、可判定、可追溯的数据链。来料、压接、成品耐久各节点数据贯通，问题在靠前环节被拦截，返工与售后下降。对企业而言，方案沉淀的是一套长期复用的接点质量能力。
