电炭电阻率测试常见误区纠偏
发布时间： 2026-10-26 20:25:07 点击： 7
电炭电阻率测试看似简单，操作里却藏着不少想当然的做法，让数据失真却不被察觉。本文梳理只测电阻不算电阻率、按名义尺寸计算、探针压接过紧等常见误区，逐条说明错在哪里、如何纠正，帮助质检人员把电炭电阻率测准。
误区一：只报电阻不算电阻率

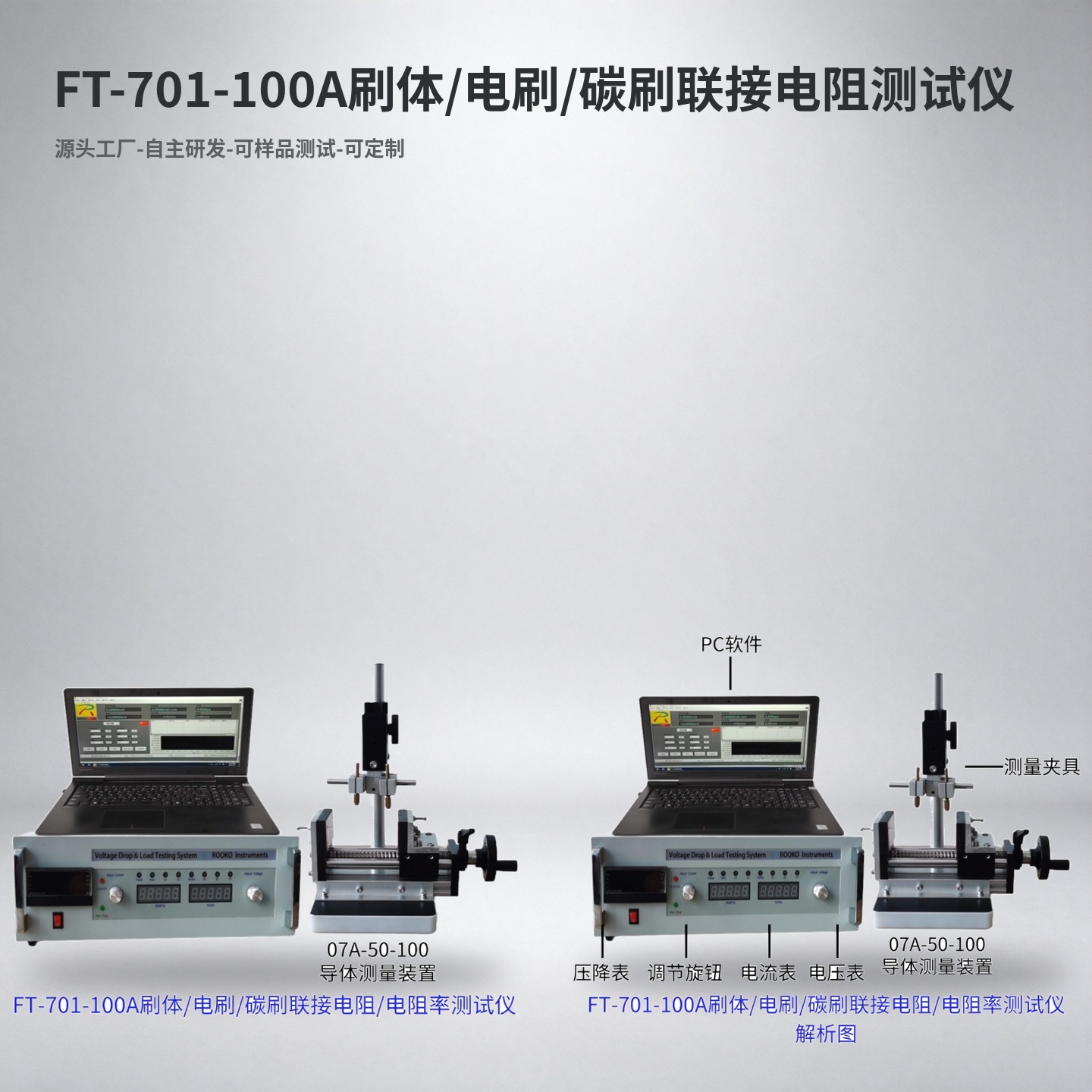

常见做法：测到一个电阻数字就当结论。电阻随试样尺寸变化，大试样电阻大、小试样电阻小，只看电阻无法比较不同规格物料。电阻率排除尺寸影响，才是材料导电性能的标尺。FT-701录入试样截面与探针间距后直接换算电阻率Ω·cm，报告应同时给出电阻与电阻率，而不是只停在电阻读数。
误区二：按名义尺寸计算
常见做法：试样按图纸名义尺寸算截面与长度。机加工总有偏差，名义尺寸与实测尺寸不符，偏差会成比例放大到电阻率结果。FT-701夹具适配10×10×64mm与4×8×32mm两种规格，装夹前应用卡尺复核实测尺寸，按实测值换算。口径统一后，批次数据才具备可比性。
误区三：探针压接过紧
常见做法：以为压得越紧接触越好，用力下压钨针。电炭刷体偏软，过紧会压碎试样、改变局部致密程度，反而引入变形误差。FT-701钨针探针耐磨耐用，按夹具定位自然贴合即可；铜网接触极扩大导入面积，接触良好不靠蛮力。轻触到位、读数稳定即可，不必加压。
误区四：忽略铜网接触极
常见做法：电流端直接用硬金属夹夹住试样，不用铜网。硬夹接触面积小，电流集中在局部，发热与接触波动大。FT-701标配铜网接触极，贴合刷体表面让电流均匀穿过截面。忽略铜网，电流分布不均，读数随接触位置变化，批次离散增大。
误区五：电流随意拉满
常见做法：把电流拉到100A上限，以为信号大就准。电炭刷体热容量小，过大电流会让试样发热，阻值随温升漂移。FT-701测试电流0至100A可调，应按试样截面与阻值选档，信号足够分辨即可，不盲目拉满。电流密度实时展示，便于确认分布。
误区六：读数未稳即记录
常见做法：电流一通就抄读数。刚通电时接触点与试样温度在变化，读数未稳。FT-701测试时间0至999.9秒可设定，应等待电压降曲线平稳后记录。配套软件显示动态曲线，观察曲线走平再取值，数据才反映稳定状态下的电阻率。
误区七：用两探针法测低阻刷体
常见做法：简单用一对探针既通电流又取电压。电炭刷体电阻低，接触压降占比高，两探针法把接触压降算进结果，数值偏大且随压力波动。FT-701采用四端法，电流回路与电压回路分开，电压触针几乎不取电流，接触干扰被剔除，读数贴近本体真实电阻率。
误区八：不测联接电阻
常见做法：只测刷体本体电阻率，认为本体合格就行。刷体与软接线联接处可能存在虚焊、铆接不牢，联接电阻偏高而本体正常。FT-701可选配联接电阻夹具B，按JBT8133.5测联接处。本体与联接两项配合，电刷导电评价才完整。
误区九：环境温湿度不记录
常见做法：忽略实验室温湿度。FT-701工作温度10℃至30℃、湿度不超过65%RH。电炭制品受环境影响较小，但温湿度变化会影响接触与测量系统。记录环境条件，便于不同批次、不同时期数据对照，异常时可回溯。
误区十：数据不留痕
常见做法：读数抄在纸上，不进系统。纸质记录易丢失，无法追溯与统计。FT-701支持PC软件同步采集、存储与生成曲线，统计模块计数0至99999，上下限报警超标提示。数据按试样编号归档，体系核查与客户核对时可调阅，检测才有可追溯的执行轨迹。
纠偏后的正确做法
把这些误区反过来做：测电阻率不只测电阻、按实测尺寸换算、探针自然贴合、用铜网接触极、按截面选电流、等读数稳定、用四端法、补测联接电阻、记录环境、数据归档。FT-701的配置正是围绕这些要点设计。质检人员按规范动作操作，电炭电阻率数据才能既准又可比。
