FT-302电力电缆半导电屏蔽层电阻率仪

发布时间: 2020-10-27 14:06:08 点击: 2838
FT-302电力电缆半导电屏蔽层电阻率仪

FT-302电缆半导电屏蔽层电阻率测试仪

FT-302 Cable semi conduction shielding layer resistivity tester



功能描述Description:

1. 四端法测试原理

2. 4.3吋液晶屏

3. 显示电阻值、电阻率、电导率、温度、单位自动换算

4. 直流恒定电流源,输出电流从0到1000mA可调

5. 中文或英文两种语言

6. 配置测试治具

7. 薄膜按键.

8. 自动测量和数据处理

参照标准:

国标GB11017-89所规定的测试方法制造

应用说明:

用来测试高压电缆半导电内外屏蔽层的电阻率,,通过装置能够测试不同线径之产品屏蔽层电阻率。

适用范围Scope of application:

本仪器适合电缆研究部门,电缆厂,对于高压交联电缆半导电屏蔽层电阻率的测试手段.


参数资料Parameters

1.电阻率/ resistivity: 10-8~2×106Ω-cm

2.电阻/ resistance: 10-8~2×106Ω

3.电导率/ conductivity:5 ×10-6~108s/cm

4.分辨率: 0.1μΩ/resolution: 0.1μΩ

5.测量误差±(0.05%读数±5字)/ accuracy ±0.05%
6.测量电压量程/ measuring voltage range:2mV 20mV 200mV 2V

7.测量精度±(0.1%读数)/ measuring accuracy ±0.1%

8.分辨率/resolution:  0.1uV  1uV  10uV  100uV
9.电流输出:直流电流0~1000mA可调,输入220V。

Current output: DC current 0~1000mA adjustable. input 220V.
10.量程/range:1μA,10μA,100µA,1mA,10mA,1000mA.
11.误差:±0.2%读数±2字/accuracy ±0.2%

12.测试治具:电缆导电屏蔽层直径:10mm-40mm

Test fixture: conductive cable shield diameter: 10mm-40mm

电缆绝缘屏蔽层直径cable insulation shield diameter:20mm—150mm

电流电极与电位电极距离distance between current electrode and potential electrode >25mm

1. 主机外形尺寸Overall dimensions:330mm*340mm*120mm


步骤及流程

1. 开机预热2-3分钟.

2. 设定被测样品所需参数.

3. 将测试线与主机、夹具如下图连接好.

4. 将样品固定于夹具上.

5. 获得数据.

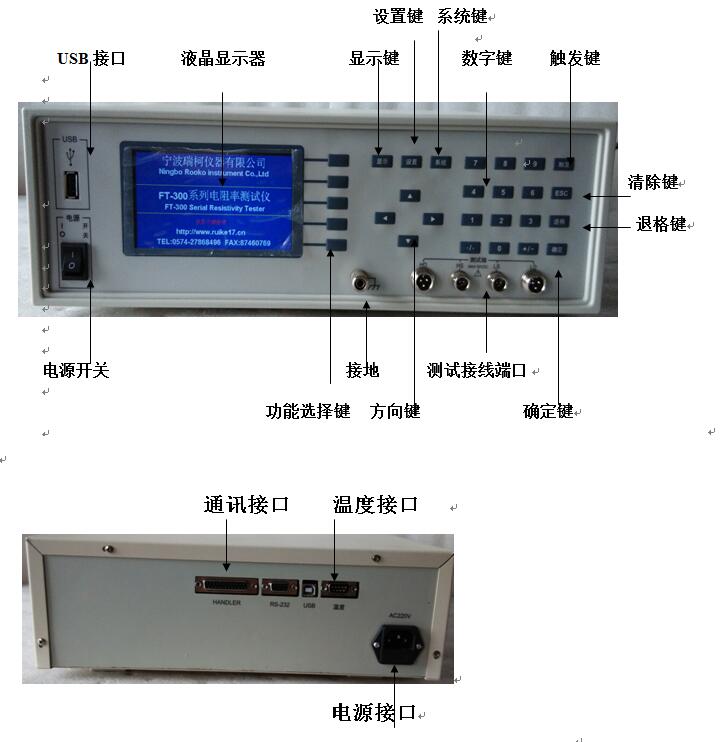

整机示意图



操作界面图



治具与主机连接图



标准电阻---用于校准仪器.

PC软件操作界面

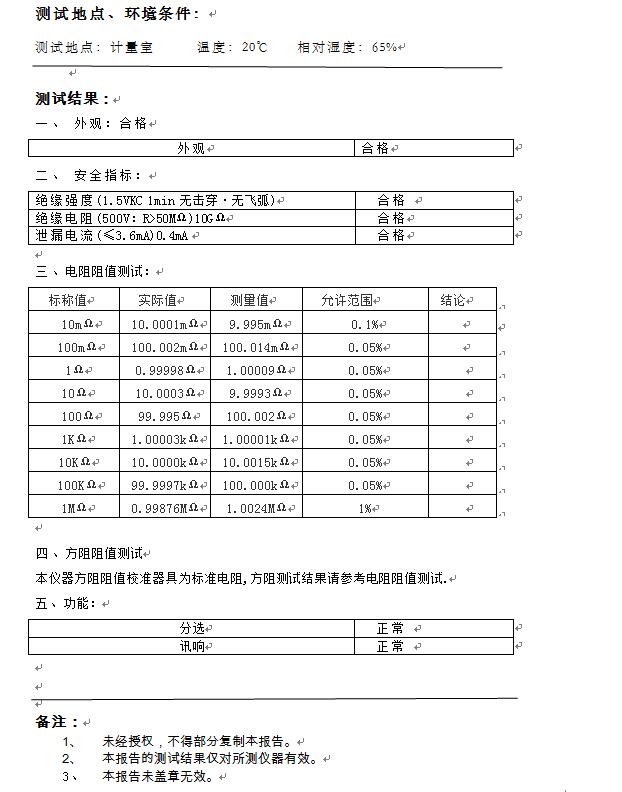

出厂检验报告样本:

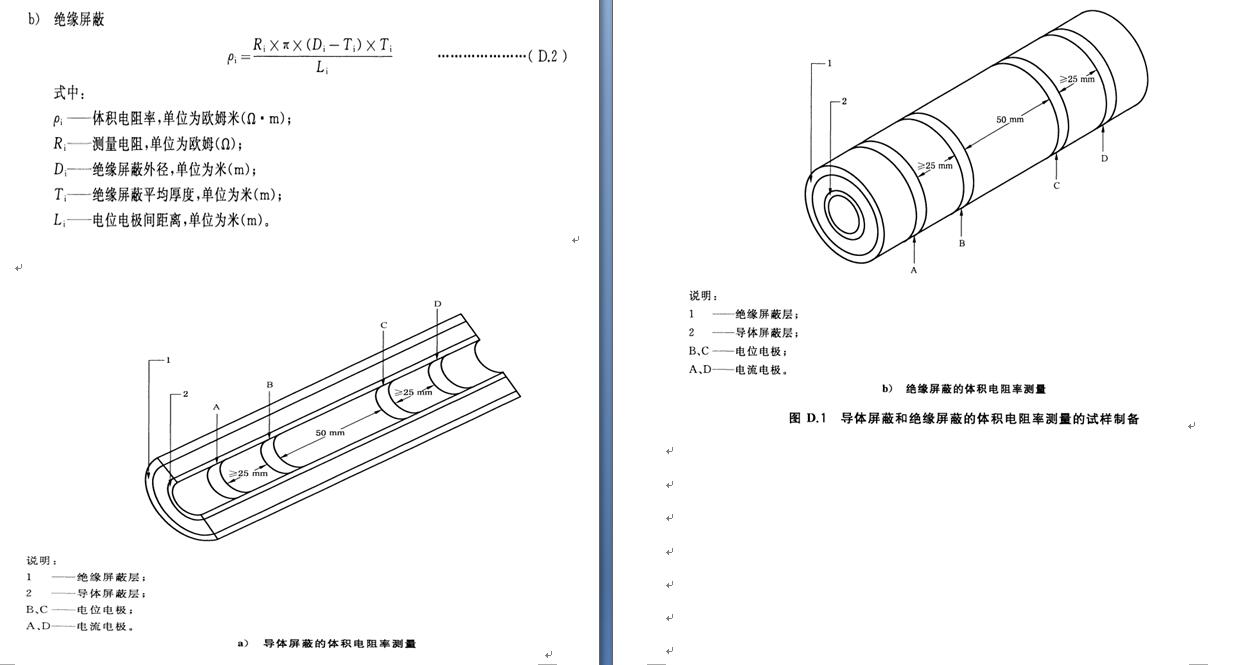

标准要求:





优点描述:

1. 自动量程

2. 温度补偿

3. 液晶显示

4. 操作便利

5. 稳定性

6. 能显示5位数字

7. 标准电阻校准仪器.



服务项目

1.质保:12个月,长期维护.

2.培训:操作培训:

电话教学;U盘教学文件;远程可视沟通;现场教学;说明书教学文件

3.保养和维护:

提供因知保养和维护文件、标识、表格 、保养提醒.

4.验证文件:

3Q验证文件、计量证书

5.扩展服务:

延保服务,样品测试服务,后延服务,仪器租赁服务.


配套方案:


解决各材料状态


--固态、液态、气态、颗粒状 电阻、电阻率、电导率测量



配套选择方案

手持式四探针测试仪

高温四探针测试仪

普通四探针测试仪

低阻四探针测试仪

高阻四探针测试仪
