FT-551系列自动极片电阻/电导率测试仪

发布时间: 2023-02-24 11:10:45 点击: 2539

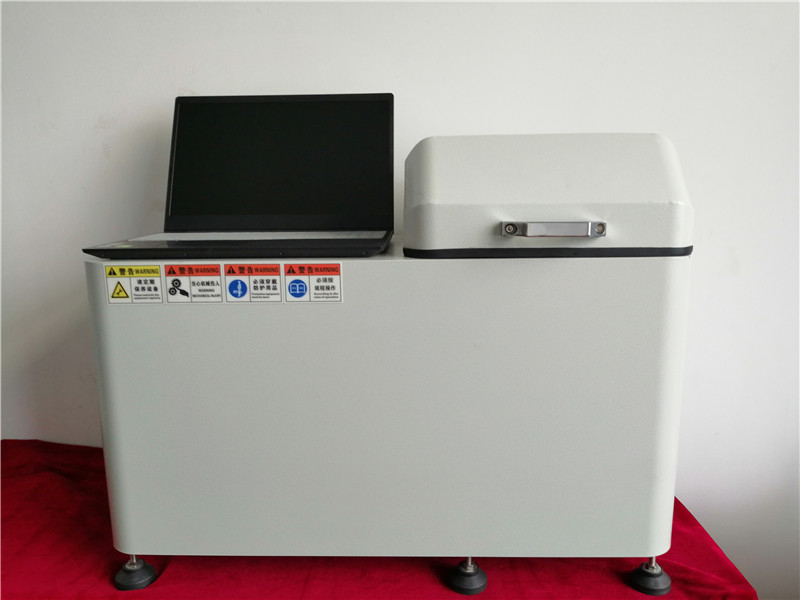

FT-551系列自动极片电阻/电导率测试仪

FT-551系列自动锂电池极片电导率测试仪


一. 功能描述

采用平面探头,对被测样品施加一定的压力来分析极片整体电阻,自动加压,压力可设定; PC软件界面操作,多种测量模式下实现压强与电阻,电阻率,电导率关系图谱;提供数据和报表生成管理.自动实时样品厚度数据及环境温湿度采集.

二. 参考方法描述:

1.采用两探针法直接测量极片整体电阻率,包括探针本身电阻、探针与涂层的接触电阻、涂层电阻、涂层与集流体接触电阻、集流体本身电阻;解决四探针法测试数据无法描述整体电池极片值;

2.测试过程与实际电池应用时基本相同,一个总的测试值包含了各个部分的电子传导特性,快速研究工艺对极片电阻率的影响。

3.对于电阻较高的LFP极片,加载电流较小时就能得到稳定结果,而对于低电阻的石墨电极,加载电流相对较高才能得到稳定结果,对LFP、NMC、石墨电极,加载电流10mA以上就能得到比较稳定的测量结果。加载压力升高,石墨电极电阻率降低.

4. 极片电导率影响因素包括导电剂含量及分布状态,干粉搅拌强度,压实密度,集流体与涂层的结合状态等

三.技术参数:


规格型号

FT-551A

FT-551B

1.电阻

10^-7~2×10^7Ω

10^-8~2×10^5Ω

2.电阻率

10^-7~2×10^7Ω-cm

10^-8~2×10^5Ω-cm

3.电导率

5×10^-7~10^7s/cm

5 ×10^-5~10^8s/cm

4.测试电流

1μA,10μA,100µA,1mA,10mA,1000mA

0-10A, 100uA

5.电流精度

±0.2%

±0.1%

6.电阻精度

≤0.3%标准电阻;分辨率0. 1μΩ

≤0.3%标准电阻;分辨率0.01μΩ

7.PC软件操作

PC软件界面:电阻值、电阻率、电导率值、温度、压强值、单位自动换算、横截面、高度、曲线图谱、压实密度、生成报表等.

8.压力范围选购:

0-200kg;300kg;500kg;1000kg根据需求选购.

9.平面探头电极

铜材质,直径:10mm; 其他规格可定制

10.测试行程

0-20mm,位移精度0.01mm

11.样品厚度

0-10mm;精度:0.001mm

12.加压方式

自动(设定值后自动运行)

13.防护功能

具有限位量程和压力保护;误操作和急停防护;异常警报

14.保养和维护

具有规范操作提示标识;维护保养提醒

15.电源

输入: AC 220V±10%.50Hz 功 耗:<100W









标准配置外订购明细:

序号

型号

品名

单位

数量

备注

1

551-CSX

测试线

1



2

09A

标准电阻

1-5

选购规格和数量

3

551-RJ

分析软件

1



4

PC

电脑+打印机

1

依据客户要求配置

5

551-JL

检测技术服务

1

计量证书1份

6

551-DJ

镀金电极

1

2个电极为一组;可定制

7



延保服务

1-3
