FT-701-100A电炭制品电阻率测试仪
发布时间： 2025-11-06 09:22:03 点击： 1313
刷体/电刷/碳刷联接电阻/电阻率测试仪

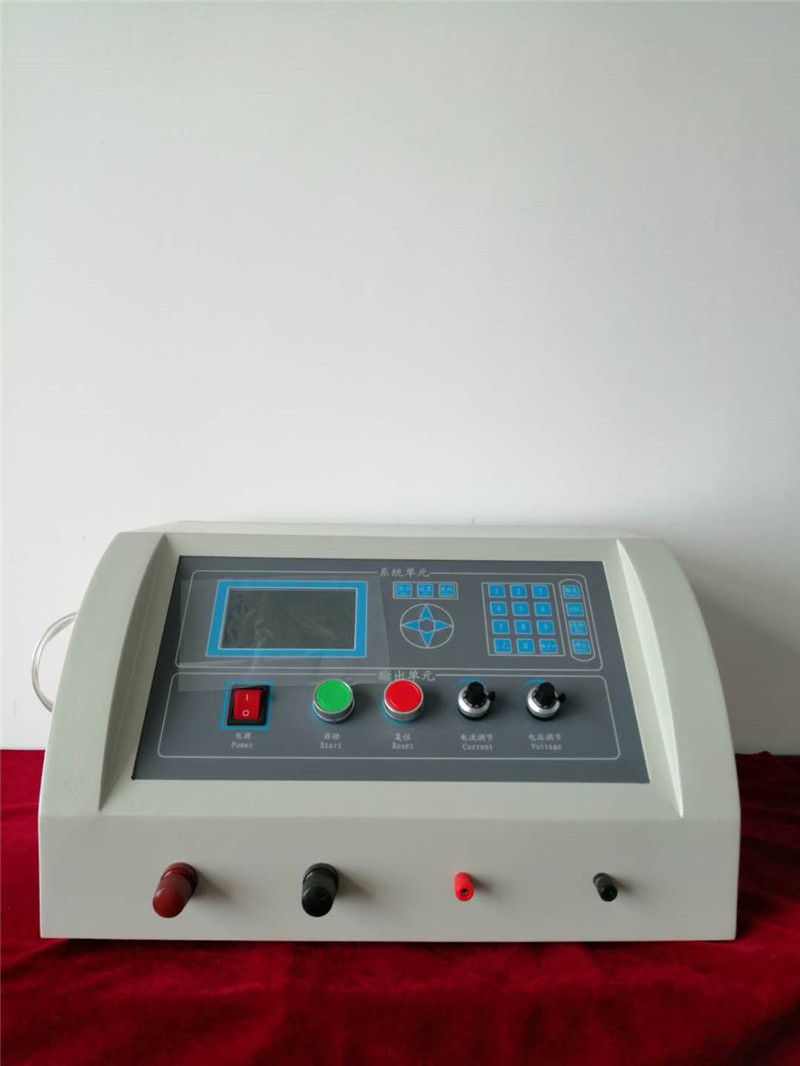

FT-701-100A电炭制品电阻率测试仪
参考标准Reference standards
JBT 8133.2-2013 电炭制品物理化学性能试验方法 2部分 电阻率
JB/T 8133.5-2013 电炭制品物理化学性能试验方法 5部分:刷体与软接线联接处的联接电阻
适用范围Scope of application
本标准适用于电刷及其他电炭制品电阻率的测定.
功能描述Functional description
直流恒流源输出系统结合集成电路芯片控制，液晶显示屏幕，直读电阻，电压降，电阻率；参数和功能设定通过薄膜面板实现，提供USB、232通讯接口；可以连接打印机、电脑和外接控制单元，选配PC软件可以获得过程数据，测试报表处理、存储和数据分析产品研发和质量管控.在PC软件下可以获得电流、电阻率、电阻和电压降变化曲线及数据模型，为产品质量建立数据库.测试探针为钨针材质，电阻率夹具A:间距偏差为1% 试样尺寸10*10*64mm，探针间距为25mm；4*8*32mm探针间距为16mm;
联接电阻夹具B:两电压触针在距电刷5mm的软接线上和电刷部位上
参数资料Technical data
|
测量项目/型号规格 |
FT-701-100A |
|
1.测试电流（选购） |
0-100A；分辨率0.01A |
|
2.测试电压 |
0-32V；分辨率0.01V |
|
3.电压降范围 |
0-1999.99mV 分辨率0.01mV |
|
4.测试时间 |
测试时间999.9s任意设定999.9S |
|
5.电阻 |
0.1μΩ—2KΩ.分辨率0.1μΩ |
|
6.电阻率 |
0.1μΩ.m—2KΩ.m |
|
7.电流密度 |
测试电流分布密度 |
|
8.上下限设置 |
设置上下限范围，报警功能 |
|
9.统计功能 |
统计计数：0-99999 |
|
10.设备管理 |
仪器管理权限设定功能 |
|
11.数据管理 |
数据查询功能 |
|
12.电源输入 |
AC220V+10%.50Hz |
|
13.环境要求 |
仪器使用环境要求：工作温度：10℃－30℃，湿度：≤65%RH |
|
14.电阻率夹具A |
试样尺寸10*10*64mm，探针间距为25mm；4*8*32mm探针间距为16mm 适用于JBT 8133.2-2013电阻率测量（配有铜网接触极） |
|
15.外部单元 |
提供USB;232接口；选购：PC软件，电脑，打印机及其他控制单元 |
|
16.选购：联接电阻夹具B |
两电压触针在距电刷5mm的软接线上和电刷部位上； 适用于JB/T 8133.5-2013 刷体与软接线联接处的联接电阻测试 |
标准配置外订购明细
|
序号 |
型号 |
品名 |
单位 |
数量 |
备注 |
|
1 |
701-CSX |
测试线 |
套 |
1 |
|
|
2 |
701-100A |
0.2级分流器 |
个 |
1 |
|
|
3 |
701-JL |
检测技术服务 |
份 |
1 |
计量证书1份 |
|
4 |
701-RJ |
分析软件 |
套 |
1 |
|
|
5 |
PC |
电脑+打印机 |
套 |
1 |
依据客户要求配置 |
|
6 |
701-ZJ |
样品治具 |
套 |
1 |
定制 |
|
|
701-YB |
延保服务 |
年 |
1-3 |
|
