FT-353绝缘材料高温表面和体积电阻率测试系统

发布时间: 2020-10-27 14:15:11 点击: 1303
FT-353绝缘材料高温表面和体积电阻率测试系统

FT-353绝缘材料高温表面和体积电阻率测试系统详情介绍

FT-353 insulation material high temperature surface

and volume resistivity test system



功能概述Overview:

用于描述绝缘材料在高温变化趋势下的电性能如电阻,电阻率的变化趋势,具备高温气氛保护,PC软件运行及数据处理.


应用说明:

用于对绝缘材料的研究分析;如橡胶,塑料,陶瓷,电化学材料等.


参数资料  Parameter data

1、电阻测量范围选购/ Resistance measuring range:

1)Resistance电阻104Ω~1×1013Ω

Resistivity:电 阻 率:1.0×104 ~ 2.0×1013 Ω-m;

2)Resistance电阻104Ω ~1×1016Ω ;

Resistivity:电阻率:104Ω ~1×1016Ω

2、PC软件显示界面:电阻率、温度、电流,电压、样品数据;单位可以切换resistivity. temperature. current voltage. input test sample data; unit can be switched

3、电压voltage: 0-1000V

6、Power主机供电: AC 220V,50HZ,功耗约5W

7、电极装置:高温三环电极装置

Choose to buy electrode device: high temperature three ring electrode device

8. Choose temperature range: 温度范围选购:400℃;600℃;800℃;1000℃;1200℃;1400℃可调节;冲温值:≤1-3℃;控温精度:±1°C

9、升温速度:9999分钟以内自由设定.一般15分钟内可升到900℃;功率:3kw.

Heating rate: free set within 9999 minutes. generally 10 minutes can rise to 900℃. power:3kw.

10.材料:采用复合陶瓷纤维材料,具有真空成型,高温不掉粉的特征。

Material: using composite ceramic fiber material with the characteristics of vacuum forming and high temperature without powder drop.

11、测试PC软件一套,USB通讯接口,软件界面同步显示、分析、保存和打印数据!

Special test PC software a set. USB communication interface. synchronous display of software interface. analyze. save and print data.

12、选购:电脑和打印机

Choose to buy: computer and printer.

13、高温箱体配置有气氛保护输入和输出接口(惰性气体客户自备)

常用惰性气体如:氦(He)、氖(Ne)、氩(Ar)、氪(Kr)、氙(Xe)、氡(Rn),均为无色、无臭、气态的单原子分子.

14、PC软件安装电脑要求

Windows7系统或以上;硬盘:80G;内存:256MB;显卡:集成或独立显卡;CPU:单核或双核

15、高温箱:功率:4kw.供电:220V或380V;

High temperature box: power 4kw. power supply: 220V或380V.

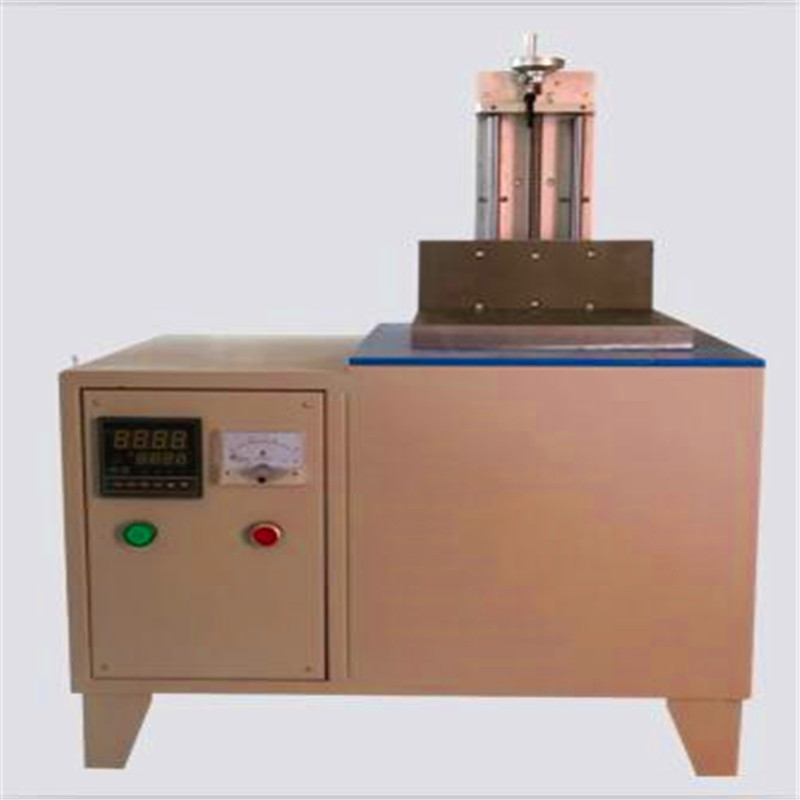

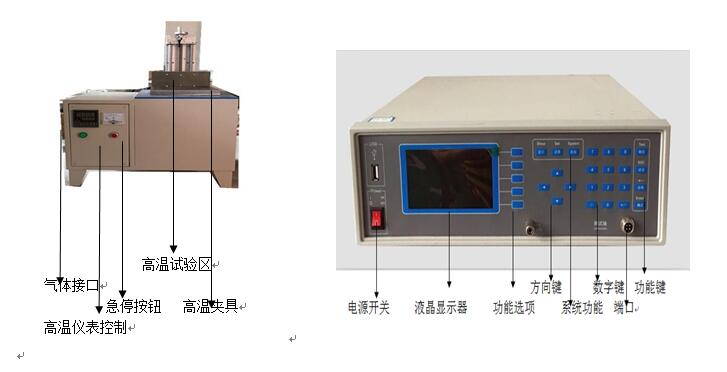

整机示意图

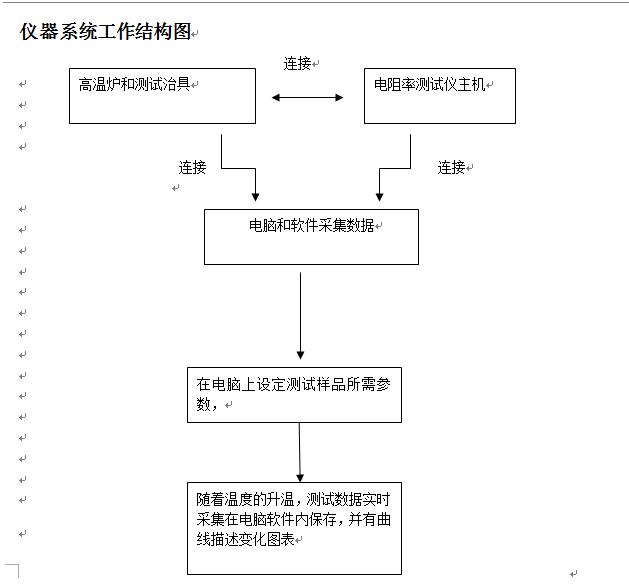

整机工作原理


操作流程及步骤
1.系统连接:将各个部件及控制系统、电源及USB通讯接口接通;
2.调通系统的连接是否正常,可以从PC软件及电阻率测试仪上的数据变化看出.
3.在高温箱体上分段设定所需要温度,当然也可以不分段而设定一个温度.具体高温箱体仪表操作请查看《温度仪表操作手册》.
4.待样品通过高温夹具进入高温箱体.
5.开启惰性气体输入阀门.
6.温度实时上升过程中,样品阻值实时曲线变化.
7.带温度达到设定值时,自动停止加热.
8.测试完毕,关闭高温电源,带10-20分钟后.
9.通过高温手套,移动夹具上升离开高温箱体.
10.用镊子取出样品.

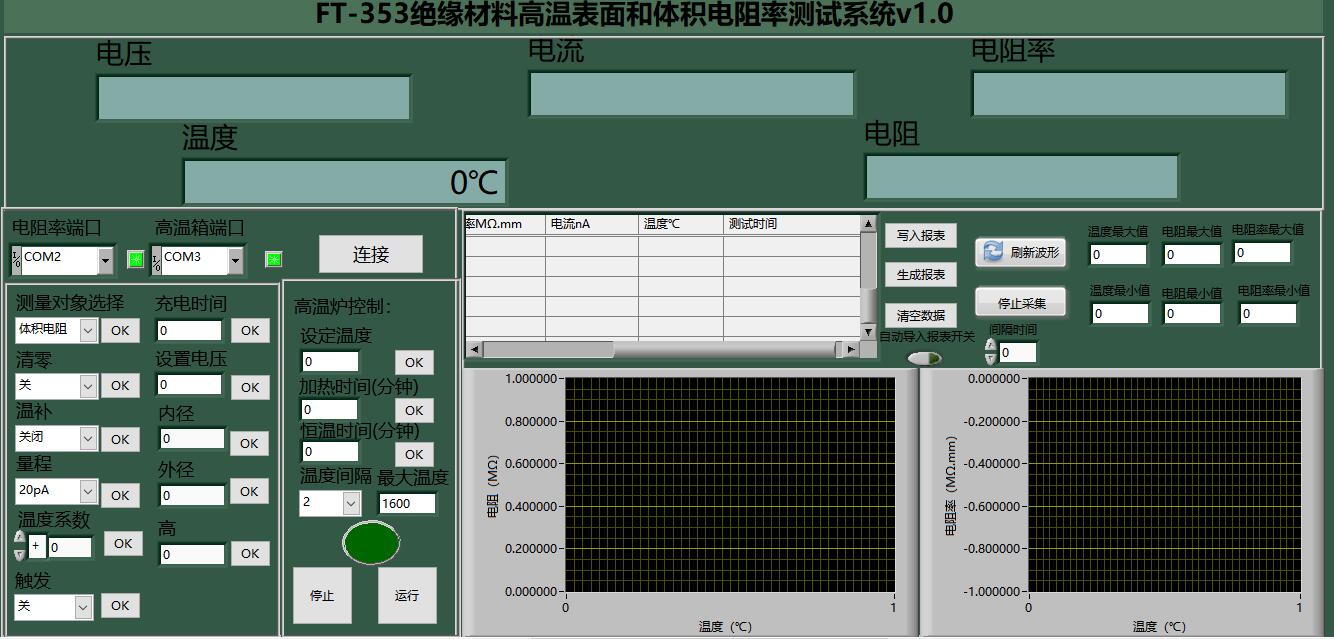

PC软件界面图:




部分客户案例:

河南大学

郑州航空航天学院

南京航空航天大学

内蒙古科技大学

西南科技大学

宜宾学院

北京理工大学







优点介绍

1. 四探针测试仪匹配

2. 集成系统

3. 温度达到1600度.

4. PC软件实时数据处理及分析.

5. 具有保护气体功能.




服务项目

1.质保:12个月,长期维护.

2.培训:操作培训:

电话教学;U盘教学文件;远程可视沟通;现场教学;说明书教学文件

3.保养和维护:

提供因知保养和维护文件、标识、表格 、保养提醒.

4.验证文件:

3Q验证文件、计量证书

5.扩展服务:

延保服务,样品测试服务,后延服务,仪器租赁服务.


配套方案:


解决各材料状态


--固态、液态、气态、颗粒状 电阻、电阻率、电导率测量


配套选择方案:



绝缘材料表面和体积电阻率测试仪


FT-302电缆半导电屏蔽层电阻率测试仪



FT-300A系列材料电阻率测试仪

FT-320低阻材料电阻率测试仪
