四探针测试仪FT-361系列低阻双电

发布时间: 2020-05-25 15:06:23 点击: 1878
四探针测试仪FT-361系列低阻双电

四探针测试仪功能概述Overview:

1.  可以测试到1uΩ方阻值

2.  恒流输出

3.  液晶显示

4.  自动数据测量

5.  双电组合测试方法.

6.  提供中文或英文语言版本.

7.  PC软件运行.

适用范围Widely used:

1.覆盖膜;导电高分子膜,高、低温电热膜;隔热、导电窗膜 导电(屏蔽)布、装饰膜、装饰纸;金属化标签、合金类箔膜;熔炼、烧结、溅射、涂覆、涂布层,电阻式、电容式触屏薄膜;电极涂料,其他半导体材料、薄膜材料方阻测试

2.硅晶块、晶片电阻率及扩散层、外延层、ITO导电箔膜、导电橡胶等材料方块电阻  半导体材料/晶圆、太阳能电池、电子元器件,导电薄膜(ITO导电膜玻璃等),金属膜,导电漆膜,蒸发铝膜,PCB铜箔膜,

3.EMI涂层等物质的薄层电阻与电阻率  导电性油漆,导电性糊状物,导电性塑料,导电性橡胶,导电性薄膜,金属薄膜,

4.抗静电材料, EMI 防护材料,导电性纤维,导电性陶瓷等

四探针测试仪操作

应用说明:

四探针法测试的 导电性新材料、铝箔、铜箔等具有类似性质要求测量的材料.

参数要求:

规格型号

FT-361A

FT-361B

1.方块电阻范围

10-6~2×102Ω/□

10-6~2×105Ω/□

2.电阻率范围

10-7~2×103Ω-cm

10-7~2×106Ω-cm

3.测试电流范围

1A、100mA、10mA、1mA、100uA、10uA、1uA、0.1uA

4.电流精度

±0.1%

5.电阻精度

≤0.3%

6.显示读数

液晶显示:电阻、电阻率、方阻、温度、单位换算、温度系数、电流、电压、探针形状、探针间距、厚度 、电导率

7.测试方式

组合双电测试方法

8.工作电源

输入: AC 220V±10%.50Hz功 耗:<30W

9.误差errors

≤4%(标准样片结果)

10.选购功能choose to buy

选购1.pc软件; 选购2.方形探头; 选购3.直线形探头; 选购4.测试平台;5.标准电阻

11.测试探头test probe

探针间距选购: 2mm;3mm两种规格; 探针材质选购:碳化钨针、镀金磷铜半球形针

工作原理和计算公式

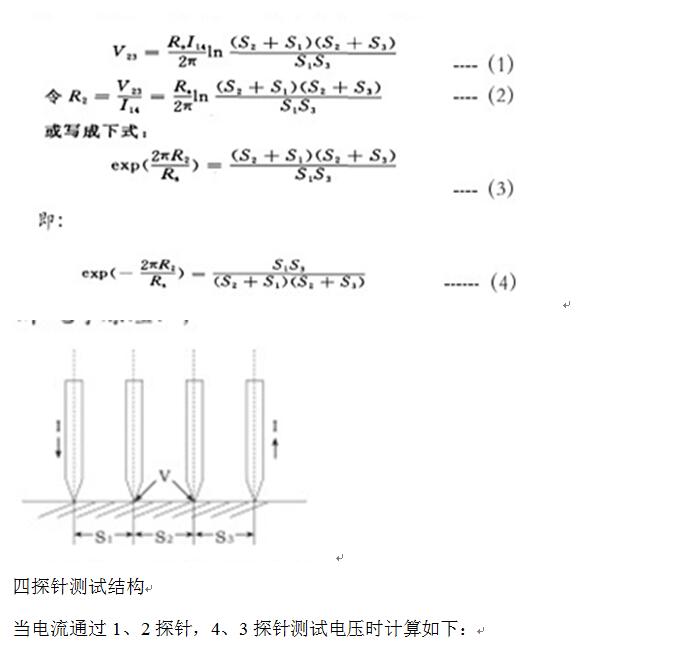

1.双电测四探针法测试薄层样品方阻计算和测试原理如下:

直线四探针测试布局如图8,相邻针距分别为S1、S2、S3,根据物理基础和电学原理:

当电流通过1、4探针,2、3探针测试电压时计算如下:

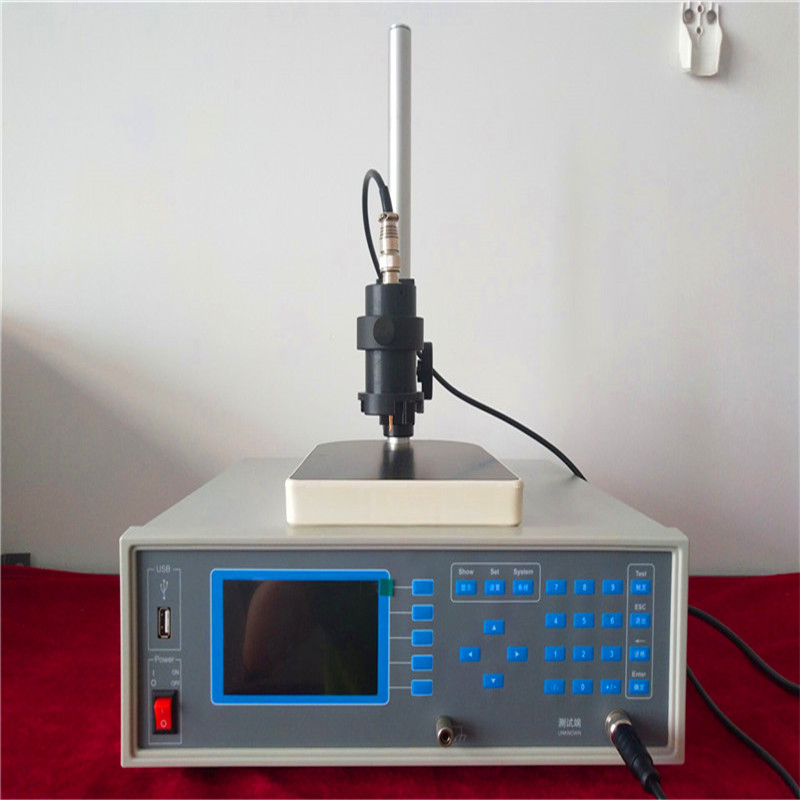

全自动四探针测试仪

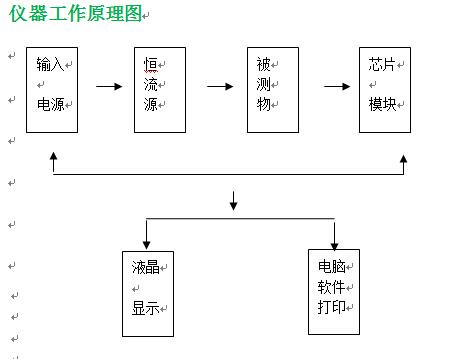

四探针测试仪工作原理图

四探针测试仪工作原理

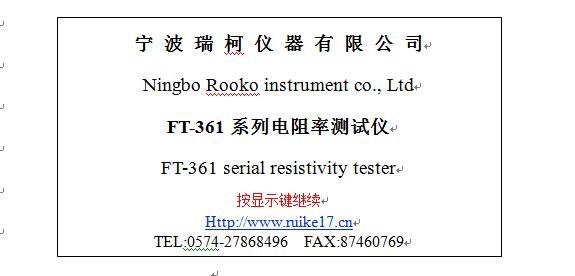

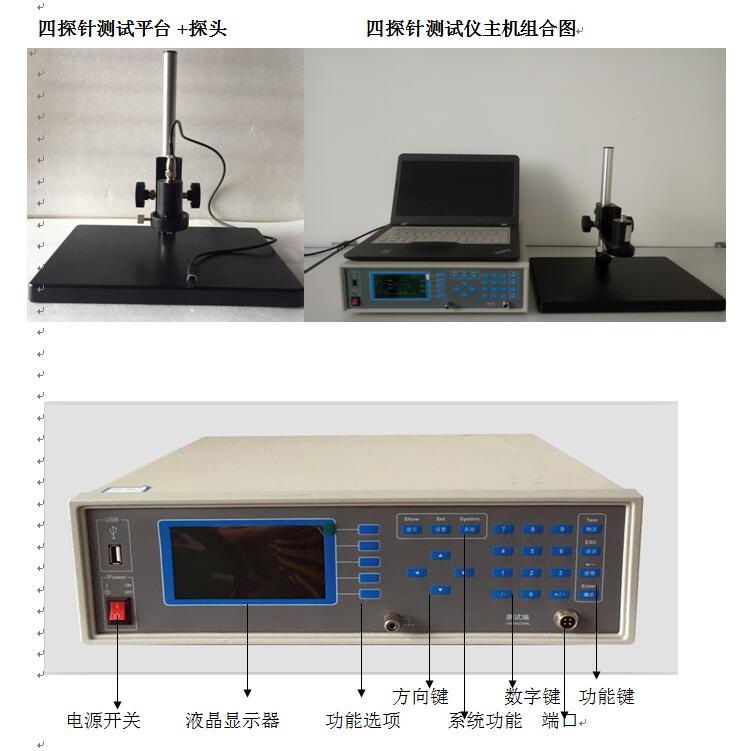

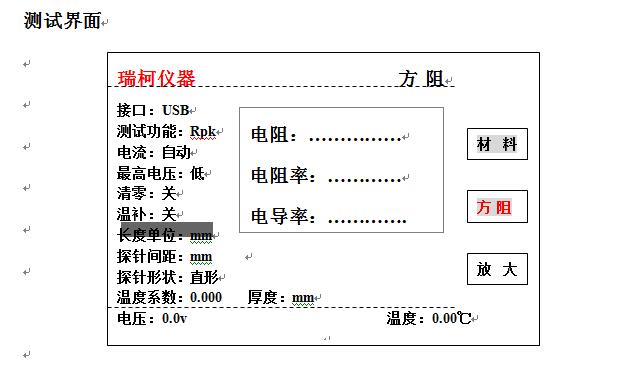

整机示意图---显示界面

四探针测试仪电流校准


四探针测试仪四针间距

四探针测试仪rts-8

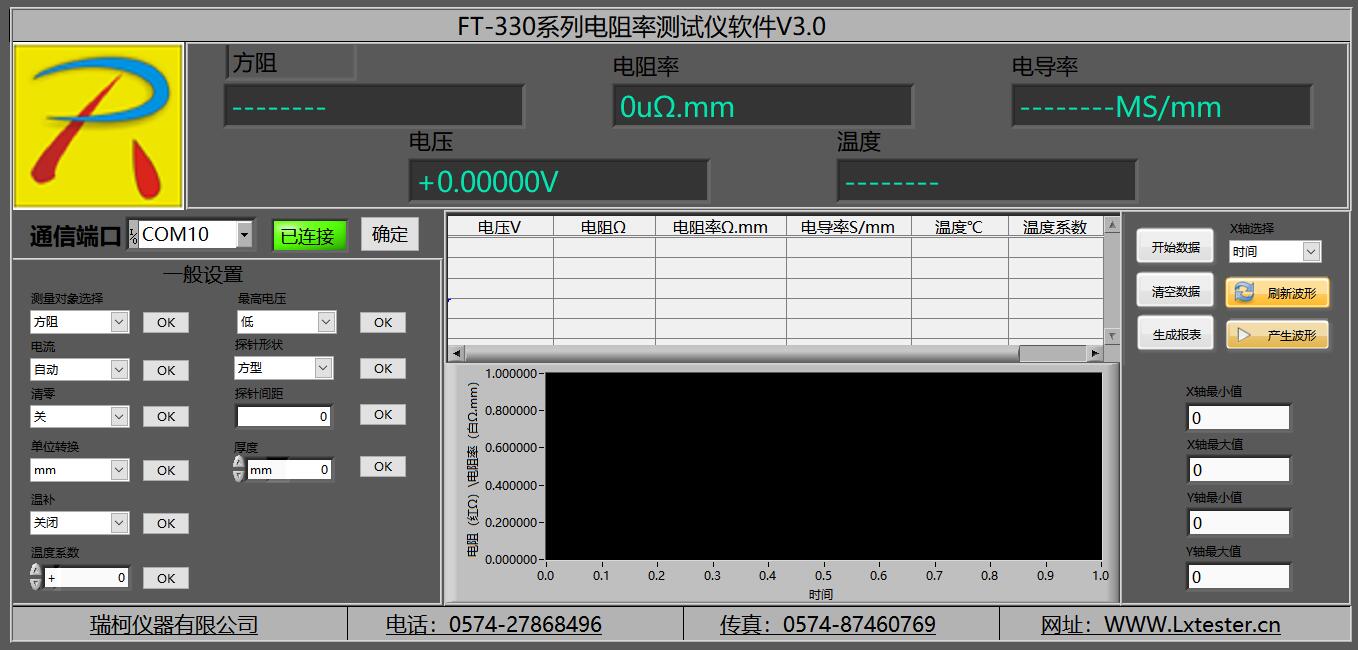

PC软件界面图

四探针测试仪型号




步骤及流程

1. 开启电源,预热5分钟.

2. 装配好探头和测试平台.

3. 设定所需参数.

4. 测量样品

5. 导出数据.

描述:

1. 自动量程

2. 准确稳定性.

3. 双电组合测试方法

4. 标准电阻校准仪器

5. PC软件运行

6. 同时显示电阻、电阻率、电导率数据.

7. 可显示5位数字.

8. 中、英文界面

部分客户案例

江西航天信息有限公司

北京光电汇龙科技有限公司

宁波恩迈智能科技有限公司

济南展雄电子有限公司

青岛启东电子设备有限公司

福建万龙金刚石工具有限公司

杭州晶鑫镀膜包装有限公司

丹东海浩电子科技有限公司

杭州晶鑫镀膜包装有限公司

华南理工大学

远东福斯特新能源有限公司

南方科技大学

福建省泉州万龙实业有限公司

苏州环明电子科技有限公司

石家庄军械学院

天津仪恒达科技有限公司

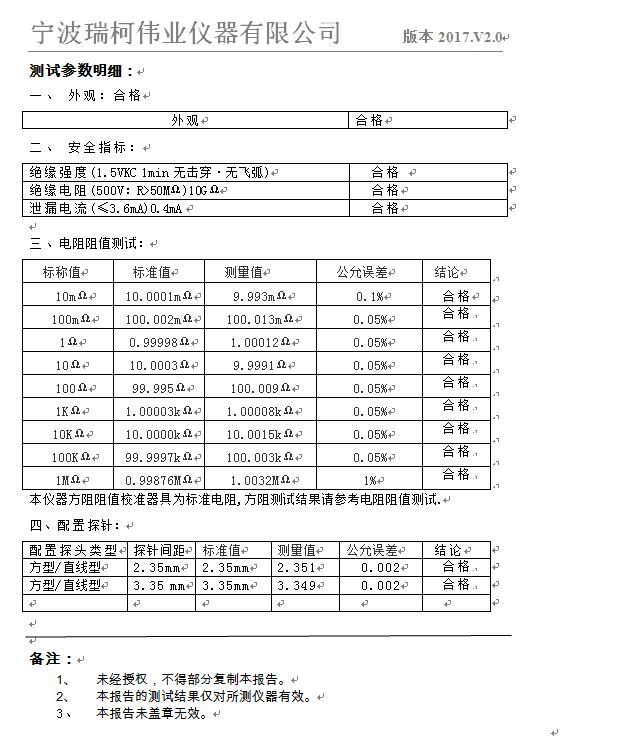

出厂检验报告样本

数字式四探针测试仪



服务项目

1.质保:12个月,长期维护.

2.培训:操作培训:

电话教学;U盘教学文件;远程可视沟通;现场教学;说明书教学文件

3.保养和维护:

提供因知保养和维护文件、标识、表格 、保养提醒.

4.验证文件:

3Q验证文件、计量证书

5.扩展服务:

延保服务,样品测试服务,后延服务,仪器租赁服务.


方案:


解决各材料状态


--固态、液态、气态、颗粒状 电阻、电阻率、电导率测量


-------专注于新材料测量与分析仪器解决方案


----解决材料:


导体、半导体、绝缘材料常温及高温等环境下电性能分析.


----我们一直在做:


研发、生产、销售研发、生产、销售、租赁、实验室样品分析及后延扩展服


务.

FT-361系列低阻双电四探针测试仪视频文件链接:

https://v.youku.com/v_show/id_XNDM1NDM2MTYyOA==.html?spm=a2hzp.8253869.0.0
