FT-371系列高阻双电四探针测试仪

发布时间: 2019-11-01 13:28:58 点击: 1191

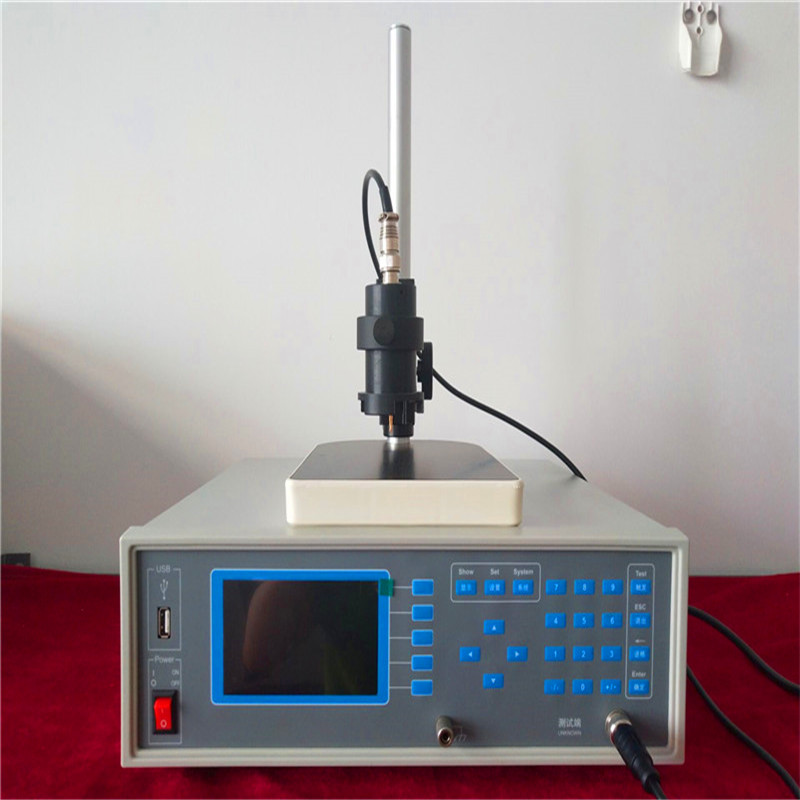

FT-371系列高阻双电四探针测试仪


FT-371系列高阻双电四探针测试仪

FT-371 Series high resistance double electric four-probe tester



功能概述Overview:

1. 可以测试到1010Ω方阻值.

2. 液晶显示,高精度AD芯片控制.

3. 恒流输出, 四探针双位测量.

4. 参考美国 A.S.T.M 标准.

5. 中或英文语言版本.


应用说明Widely used:

覆盖膜;导电高分子膜,高、低温电热膜;隔热、导电窗膜 导电(屏蔽)布、装饰膜、装饰纸;金属化标签、合金类箔膜;熔炼、烧结、溅射、涂覆、涂布层,电阻式、电容式触屏薄膜;电极涂料,其他半导体材料、薄膜材料方阻测试

硅晶块、晶片电阻率及扩散层、外延层、ITO导电箔膜、导电橡胶等材料方块电阻  半导体材料/晶圆、太阳能电池、电子元器件,导电薄膜(ITO导电膜玻璃等),金属膜,导电漆膜,蒸发铝膜,PCB铜箔膜,EMI涂层等物质的薄层电阻与电阻率  导电性油漆,导电性糊状物,导电性塑料,导电性橡胶,导电性薄膜,金属薄膜,抗静电材料, EMI 防护材料,导电性纤维,导电性陶瓷等.

参数资料 Parameters:


规格型号model

FT-371A

FT-371B

FT-371C

1.方块电阻范围sheet resistance

10-4~1×107Ω/□

10-4~1×109Ω/□

10-4~1×1010Ω/□

2.电阻率范围resistivity

10-5~2×108Ω-cm

10-5~2×1010Ω-cm

10-5~2×1011Ω-cm

3.测试电流范围test current

10mA ---200pA

10mA ---20pA

10mA ---2pA

4.电流精度current accuracy

±2%

±2%

±5%

5.电阻精度resistance accuracy

≤10%

≤10%

≤15%

6.显示读数display

液晶显示:电阻、电阻率、方阻、温度、单位换算、温度系数、电流、电压、探针形状、探针间距、厚度 、电导率

LCD: Resistance. resistivity. sheet resistance. temperature. unit conversion.temperature coefficient. current. voltage. probe shape. probe spacing. thickness. conductivity

7.测试方式test mode

组合双电测试方法combined double electric test method

8.工作电源working power

输入: AC 220V±10%.50Hz功 耗:<30W

9.误差errors

Machine uncertain≤15%

10.选购功能choose to buy

选购1.pc软件; 选购2.方形探头; 选购3.直线形探头; 选购4.测试平台1.pc software; 2. square probe; 3. linear probe; 4. test platform

11.测试探头test probe

探针间距选购: 2mm;3mm两种规格; 探针材质选购:碳化钨针、镀金磷铜半球形针Optional probe spacing: 1mm;2mm;3mm in three sizes.Select probe material: tungsten carbide needle. white steel needle. gilded copper hemispherical needles.



工作原理和计算公式

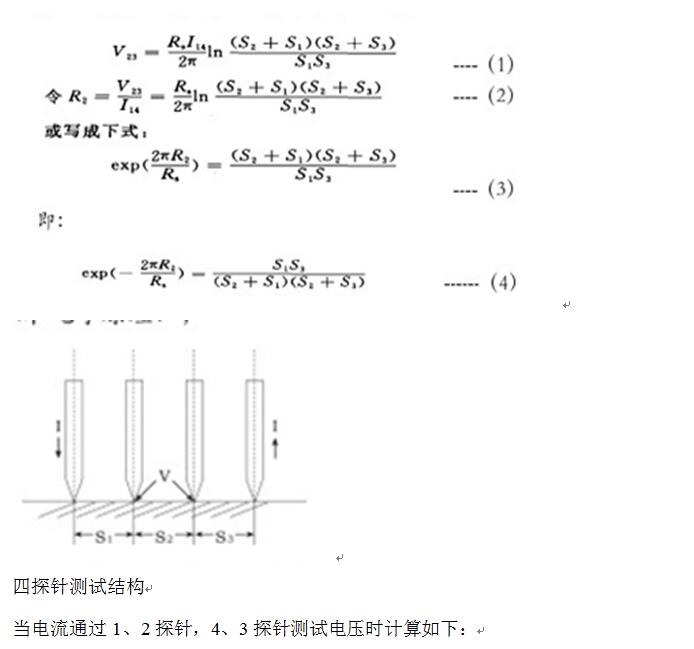

1.双电测四探针法测试薄层样品方阻计算和测试原理如下

直线四探针测试布局如图8,相邻针距分别为S1、S2、S3,根据物理基础和电学原理:

当电流通过1、4探针,2、3探针测试电压时计算如下:

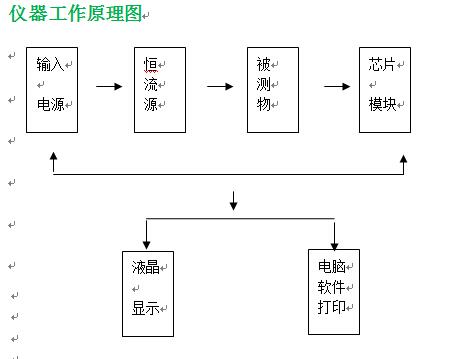

四探针测试仪工作原理图

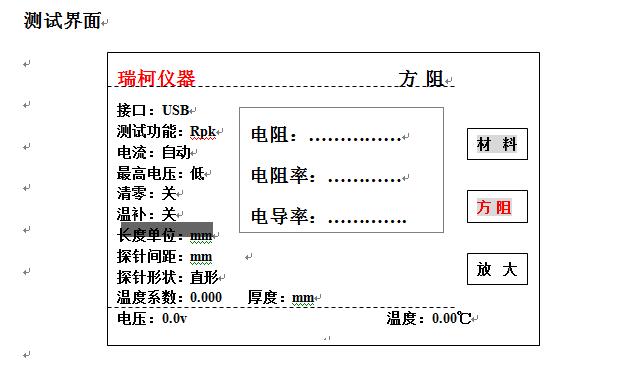

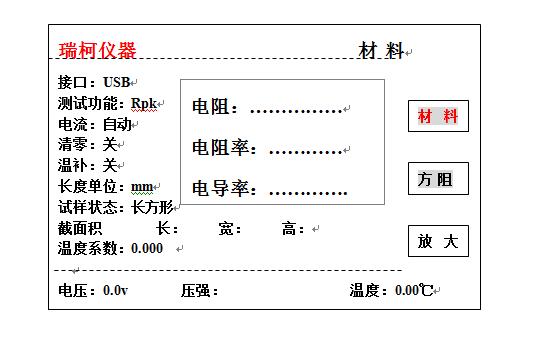

整机示意图---显示界面

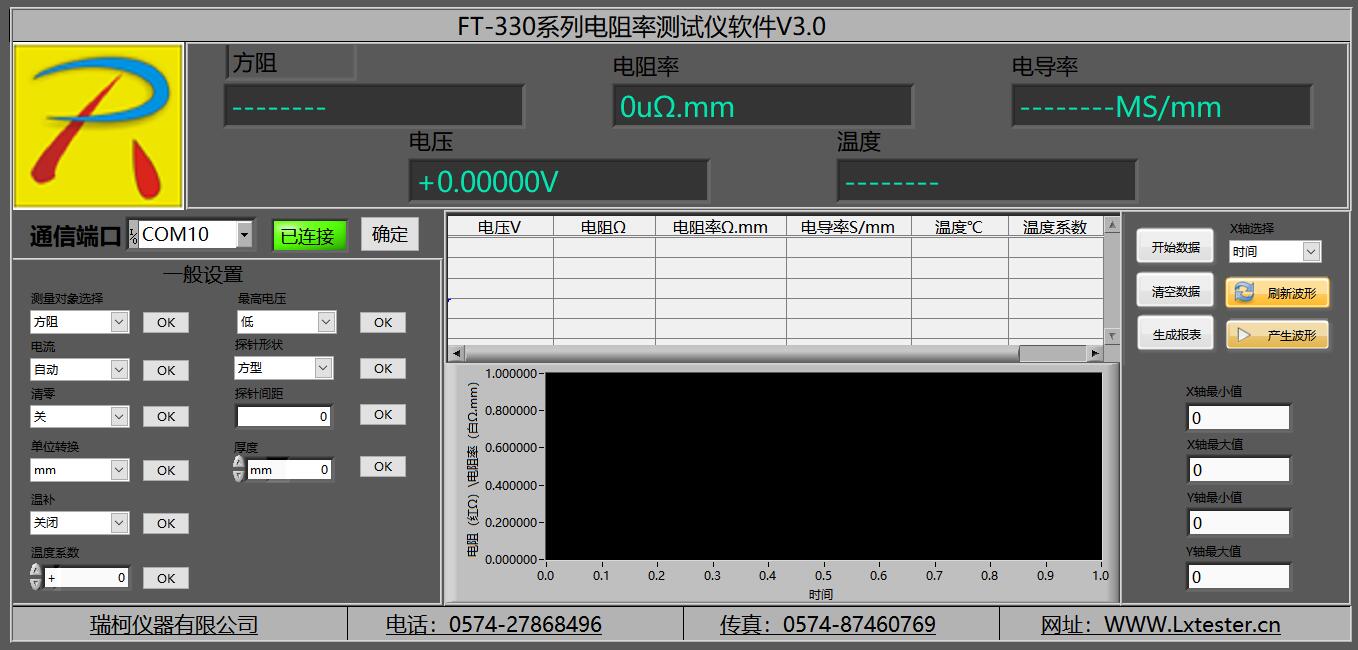

PC软件界面图



步骤及流程

1. 开启电源,预热5分钟.

2. 装配好探头和测试平台.

3. 设定所需参数.

4. 测量样品

5. 导出数据.




优点描述:

1. 自动量程

2. 准确稳定性.

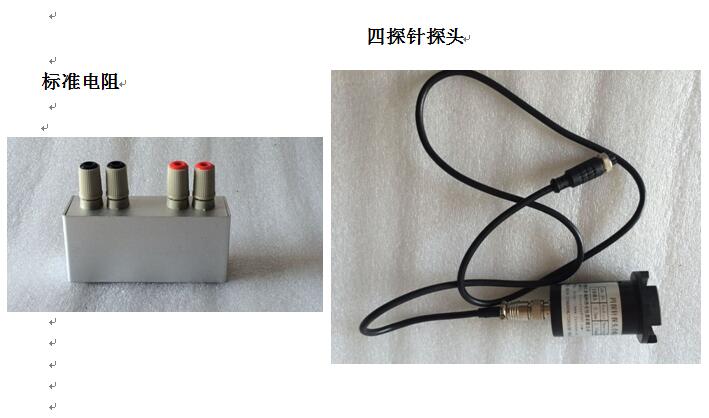

3. 标准电阻校准仪器

4. PC软件运行

5. 同时显示电阻、电阻率、电导率数据.

6. 可显示5位数字.

7. 中、英文界面





部分客户案例

华南理工大学

远东福斯特新能源有限公司

南方科技大学

福建省泉州万龙实业有限公司

苏州环明电子科技有限公司

石家庄军械学院

天津仪恒达科技有限公司

南昌公瑾科技有限公司

木森林股份有限公司

安徽师范大学

广西兴宏源科技有限公司

浙江立德产品技术有限公司

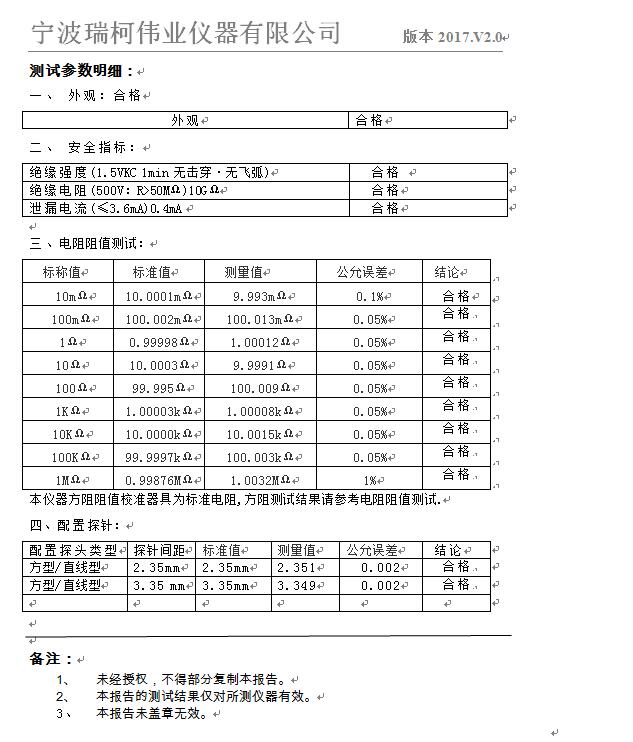

出厂检验报告样本



服务项目

1.质保:12个月,长期维护.

2.培训:操作培训:

电话教学;U盘教学文件;远程可视沟通;现场教学;说明书教学文件

3.保养和维护:

提供因知保养和维护文件、标识、表格 、保养提醒.

4.验证文件:

3Q验证文件、计量证书

5.扩展服务:

延保服务,样品测试服务,后延服务,仪器租赁服务.




配套方案:


解决各材料状态


--固态、液态、气态、颗粒状 电阻、电阻率、电导率测量



配套选择方案

手持式四探针测试仪

高温四探针测试仪

普通四探针测试仪

低阻四探针测试仪

高阻四探针测试仪
