FT-701电炭制品电阻率测试仪

发布时间: 2020-10-27 14:23:36 点击: 993
FT-701电炭制品电阻率测试仪



FT-701电炭制品电阻率测试仪详情介绍

FT-701 Electric carbon products resistivity tester

参照标准standard:

JB/T8133.2-1999 电炭制品物理化学性能试验方法.


适用范围Applicable range:

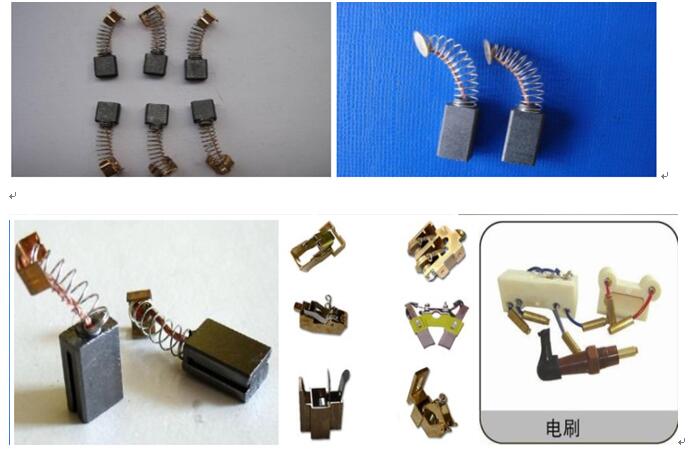

适用于电刷及其他电炭制品电阻率的测定.


功能描述Function description:

1. 直流恒流源输出系统结合集成电路芯片控制

2. 液晶显示屏幕,直读电阻,电压降,电阻率,测试量程

3. 参数和功能通过薄膜面板实现

4. 参考人体工学设计

5. 提供USB、232通讯接口;可以连接打印机、电脑和其他外接控制单元,

6. PC软件可以获得过程数据,测试报表处理、存储和数据分析产品研发和质量管控.

7. 在PC软件下可以得电流、电阻率、电阻和电压降变化曲线及数据模型,为产品质量建立数据库.

8. 测试探针为钨针材质,间距偏差为1% 试样尺寸10*10*64mm,探针间距为25mm;4*8*32mm探针间距为16mm.

参数资料parameters

规格 Technical specifications

分辨率Accuracy

0-40A

0-60A

0-100A

0.01A

0-32V

0.01V

0-1999.99mV

0.01mV

测试时间999.9s任意设定Testing time 999.9S

0.1μΩ—2KΩ.分辨率/resolution 0.01μΩ

0.1μΩ.m—2KΩ.m

测试电流分布密度test current distribution density

设置上下限范围,报警功能set the upper and lower limits. limit alarm function.

统计计数:0-99999

Statistical count for good and bad products:0-99999

仪器管理密码设定功能 Instrument management password setting function

数据查询功能 Data query function

AC220V+10%.50Hz

仪器使用环境要求 Environmental requirements:工作温度:10℃-30℃,湿度:≤65%RH

试样尺寸10*10*64mm,探针间距为25mm;4*8*32mm探针间距为16mm

The sample size is 10*10*64mm. the probe spacing is 25mm; 4*8*32mm probe spacing is 16mm

提供USB;232接口;选购:PC软件,电脑,打印机及其他控制单元

Provide USB. 232 interface. Optional: PC software. computer. printer and other control units

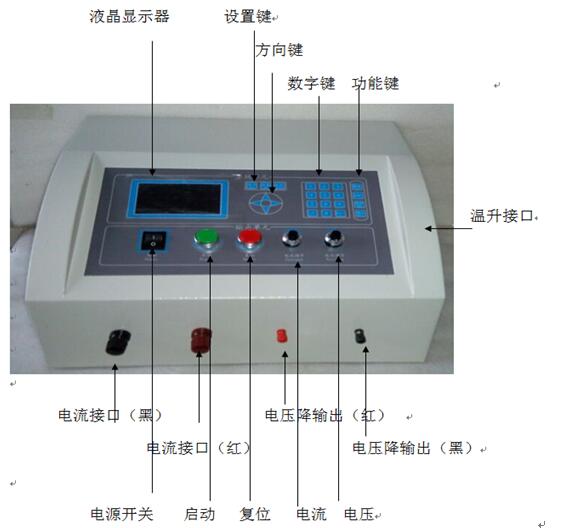

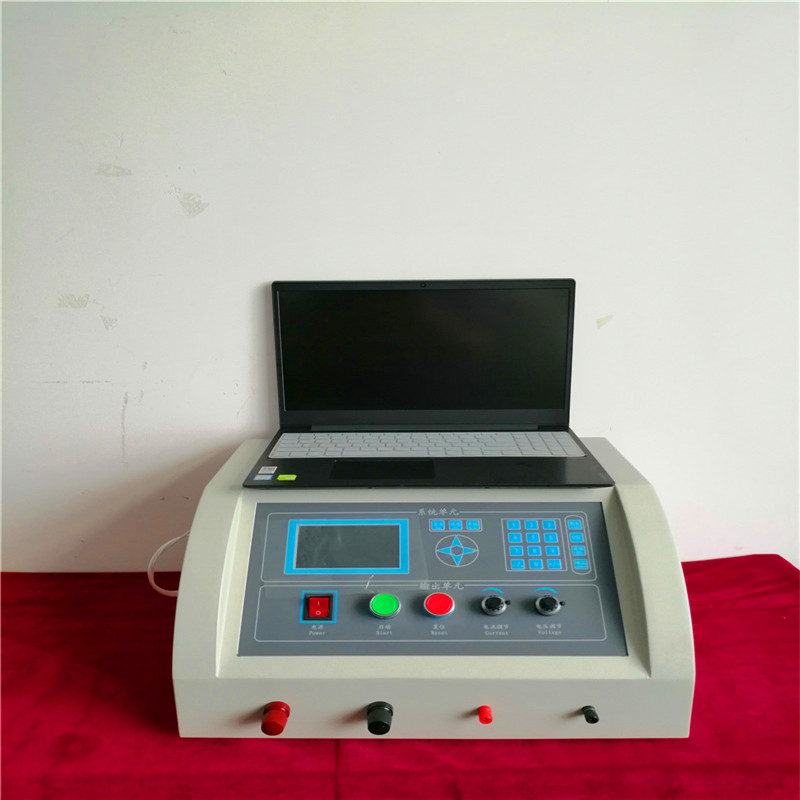

整机示意图

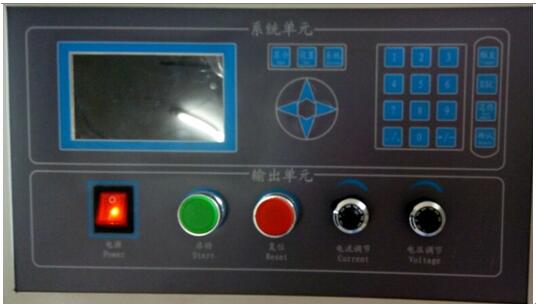

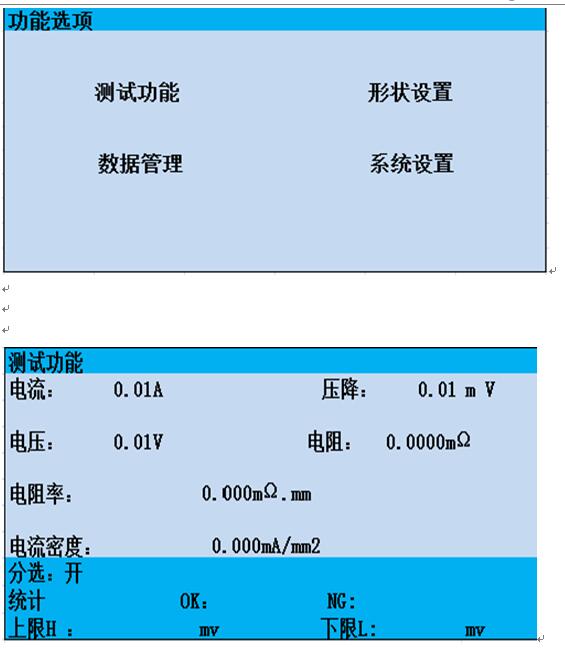

显示界面图

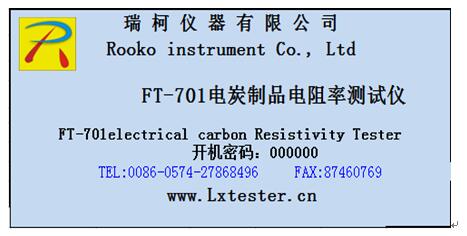

开机界面



测试界面

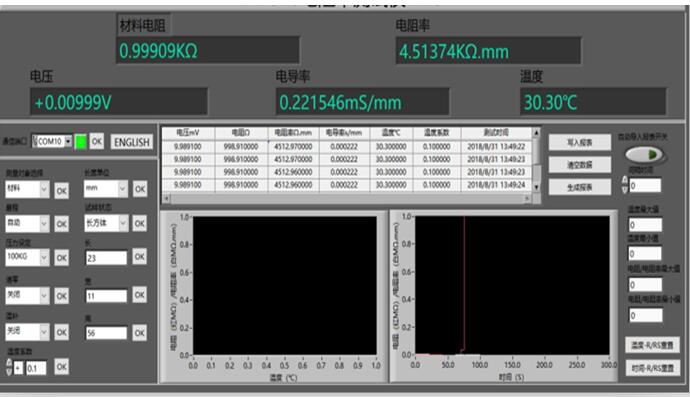

PC软件界面图

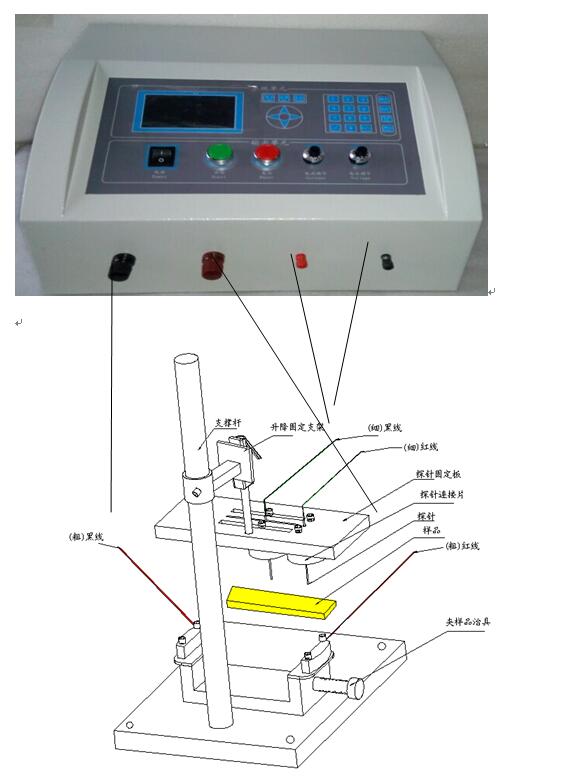

主机与夹具连接图

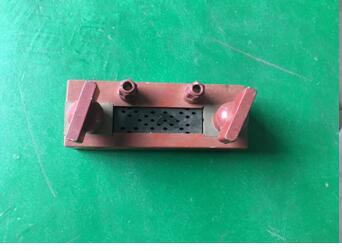

标准校准分流器


操作流程及步骤:

1.     接通电源,开机

2.     设置好测试条件.

3.     将被测样品固定于测试连接线上.

4.     温升探头用电胶固定于导体上.

5.     启动测试

6.     获得测试数据.


优点描述:

1.     PC软件运行

2.     薄膜按键操控

3.     量程大电流

4.     精度测量

5.     多功能并存-电阻、压降.

6.     稳定性,重复性.


服务项目

1.质保:12个月,长期维护.

2.培训:操作培训:

电话教学;U盘教学文件;远程可视沟通;现场教学;说明书教学文件

3.保养和维护:

提供因知保养和维护文件、标识、表格 、保养提醒.

4.验证文件:

3Q验证文件、计量证书

5.扩展服务:

延保服务,样品测试服务,后延服务,仪器租赁服务.


配套方案:


解决各材料状态


--固态、液态、气态、颗粒状 电阻、电阻率、电导率测量


配套选择方案:



绝缘材料表面和体积电阻率测试仪


FT-302电缆半导电屏蔽层电阻率测试仪



FT-300A系列材料电阻率测试仪

FT-320低阻材料电阻率测试仪


瑞柯分享:



ROOKO瑞柯品牌


-------专注于新材料测量与分析仪器解决方案


----解决材料:


导体、半导体、绝缘材料常温及高温等环境下电性能分析.


----我们一直在做:


研发、生产、销售研发、生产、销售、租赁、实验室样品分析及后延扩展服


务.

FT-701电炭制品电阻率测试仪视频文件链接:
https://v.youku.com/v_show/id_XMzcwOTcwNTQ2OA==.html?spm=a2hzp.8253869.0.0
