FT-3400粉体流动行为分析仪

发布时间: 2019-07-13 11:22:08 点击: 251
FT-3400粉体流动行为分析仪

FT-3400粉体流动行为分析仪详情介绍

FT-3400 Powder flow behavior analyzer



应用说明:

1.通过分析粉体剪切动态数据来描述流动行为表征,粉体工业在加工、存储、运输、料仓中常出现拱架/鼠孔结构.

2.物料之间及物料与固体壁面的摩擦.

3.在料斗的设计中,排料口的大小、料斗壁的倾斜角以及粉料对料斗壁的压力,设计不合理的料斗会给生产造成很大的困难.

4.这些影响粉体流动性的行为特征通过测量粉体内部强度、流动函数、摩擦函数、密度、时间函数等数据定量分析上述现象和状态.


功能描述:Functional description

功能项目:

预固结处理;瞬态剪切函数;时效剪切函数;壁摩擦函数;时效壁摩擦函数 ;松装密度函数 ;数据管理与分析;系统管理.


适用范围Scope of application



参考标准:

参照ASTM_D6128-97;ASTM D6682-2008;ASTM_D6773-2008;GB/T31057.3-2018附录B;Jenike方法分析粉体流动行为表征特性


工作原理:

通过自动控制的荷重施加于剪切盖上;并作用于已知速度转动的环形剪切盒内样品上,从而实现样品与样品在不同压力下流动.



测试和分析数据:

分析和测试如下数据:莫尔应力圆、内摩擦角、主应力、剪切力、屈服轨迹、稳态流、流动函数、开放屈服强度(无侧限屈服强度)、内摩擦时间角、时效屈服轨迹、堆积密度、密度轨迹、壁摩擦角、附着力、壁剪切力、壁应力、壁轨迹、运动摩擦角、静态摩擦角、料仓设计的料斗半顶角、卸料口径、流与不流判定、流动因子、初始抗剪强度(内聚力)等数据分析.

参数资料

项目

参数描述

备注

1.垂直主应力

0-100N;分辨率: 0.01kp

可定制

2.扭矩范围

0-10 N.m  分辨率: 0.01kp

可定制

3. 剪切速度

0.5mm/min~3 mm/min



4.操作运行

PC软件运行



5.测量方式

自动



6.测量盖

齿槽盖和平面盖,不锈钢材质



7.吸尘系统

手持式自动吸尘



8.电脑和打印机

客户自备或选购



9.样品整理

刮料器



10. 电源

220V+10% /50Hz



11. 剪切盒

防锈铝材质



12. 通讯接口:

USB,RS-232接口



13.温湿度范围:

8-40℃ 相对湿度在35-80%



14.数据管理

数据及图谱报表生成



15.系统管理

设备参数设定及仪器自我检测



16.保护装置

配有急停控制装置

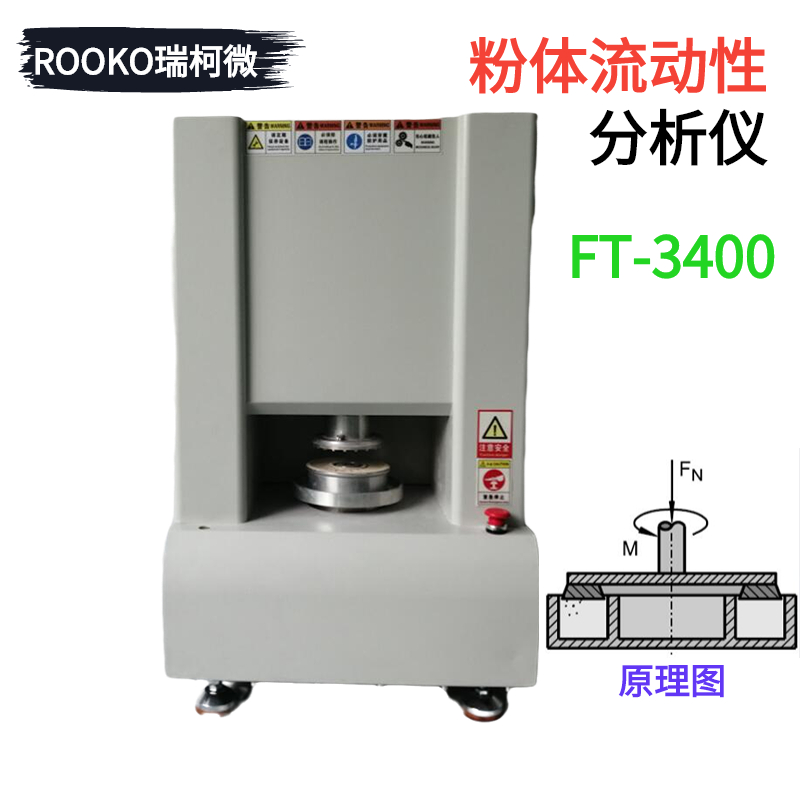

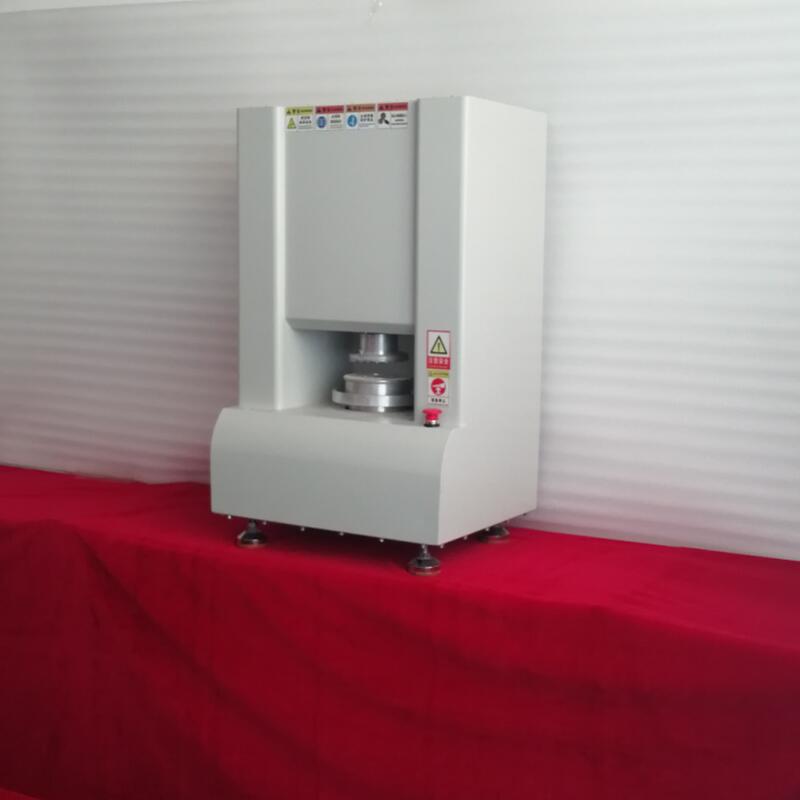

整机示意图



优点描述:

1.     自动运行.

2.     PC软件分析,数据库处理.

3.     复杂的运行测量程序

4.     测量到千分位的位移

5.     参考人体工学设计.

6. Jenike方法

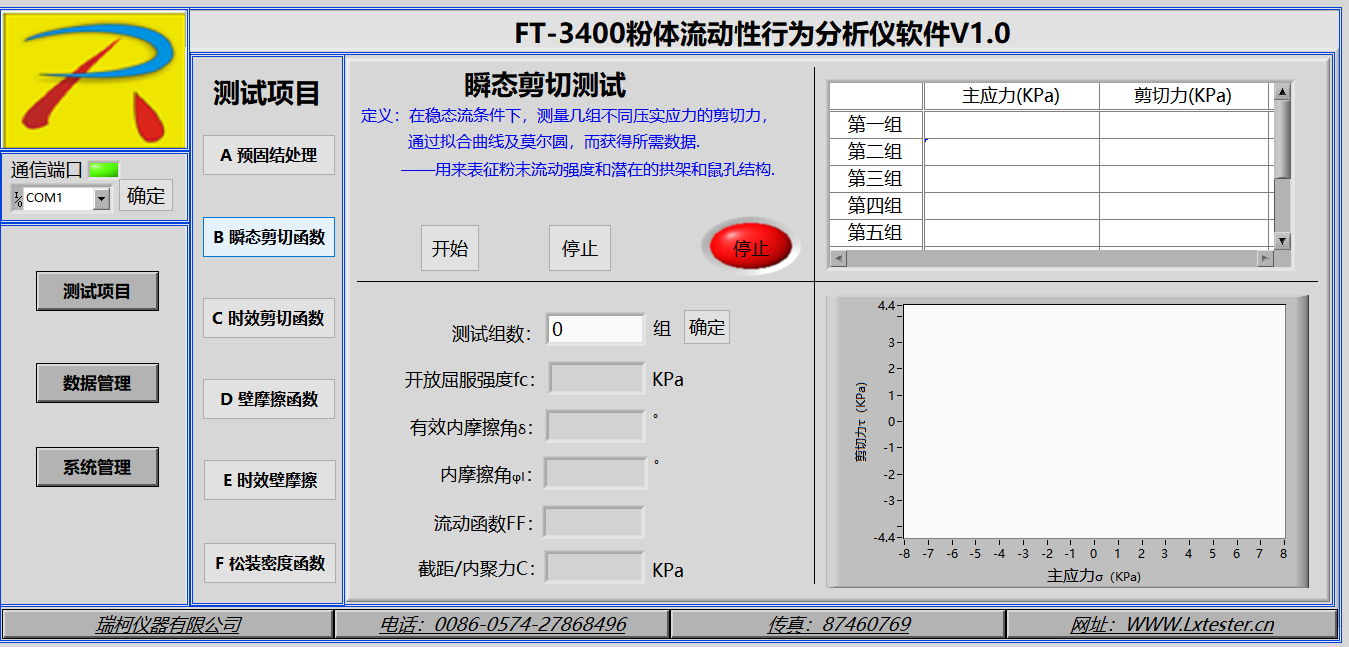

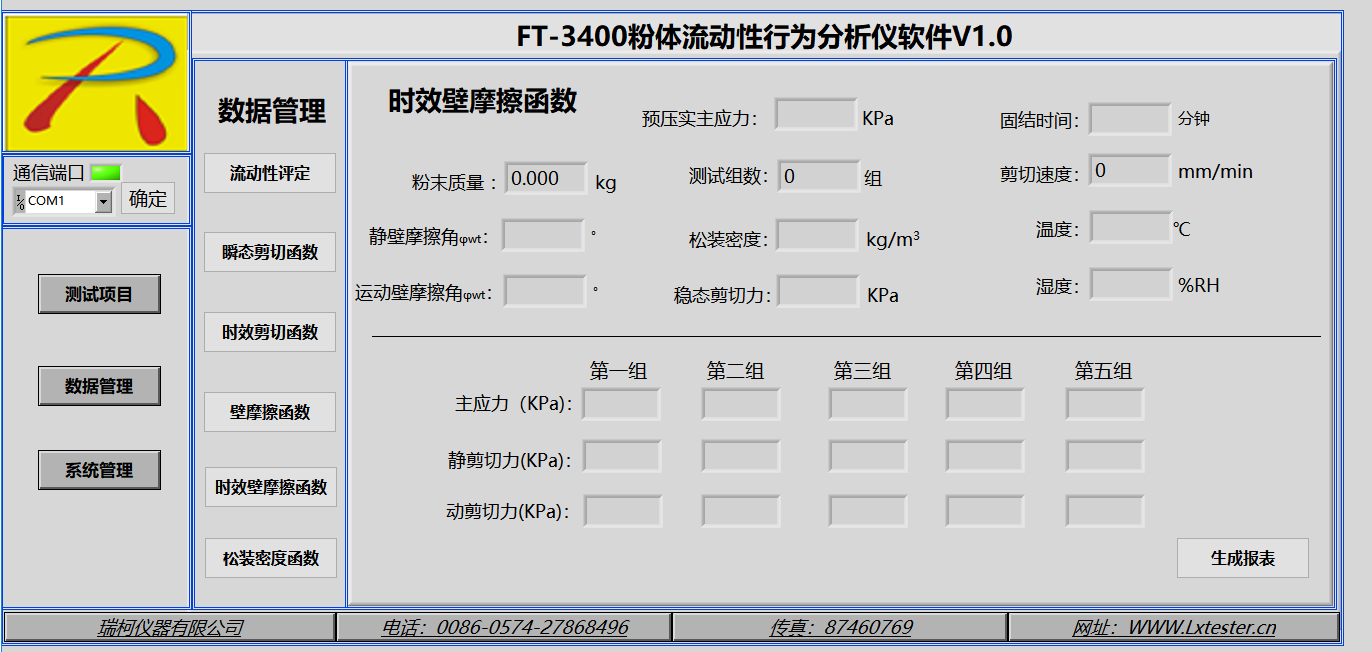

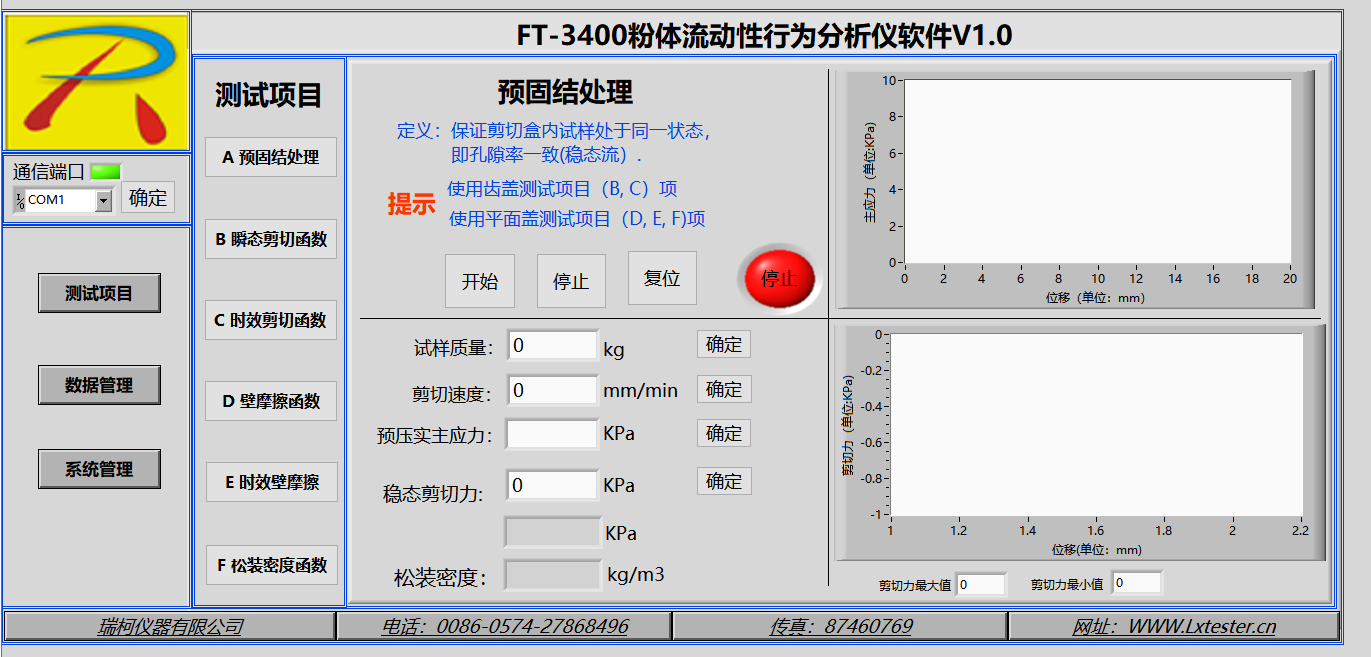

软件操作界面图

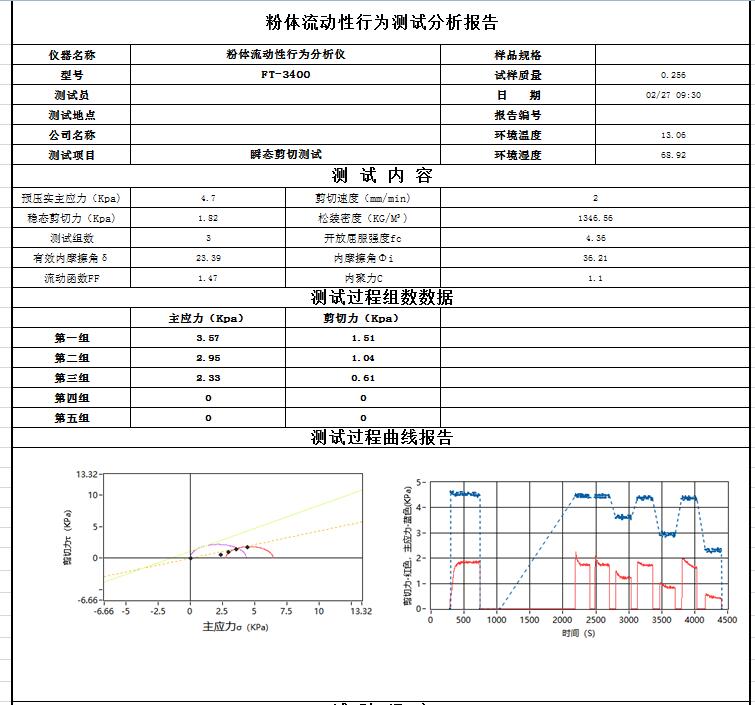

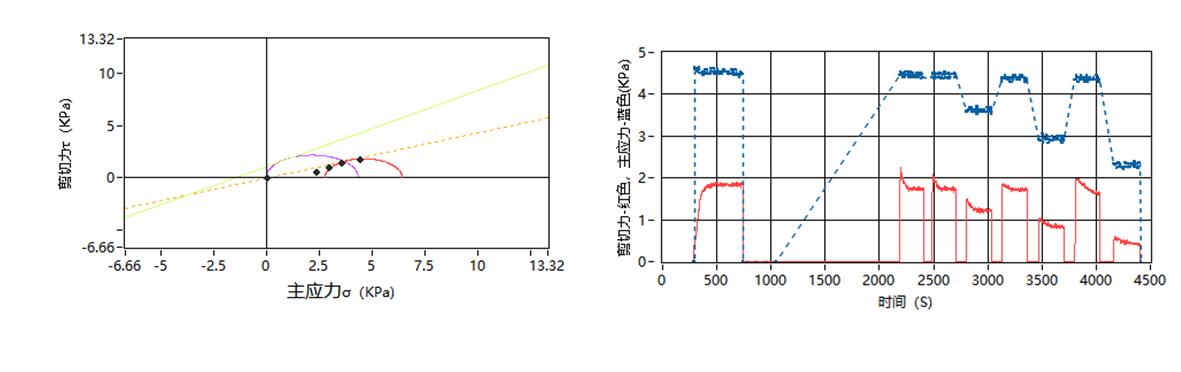

测试报表样本

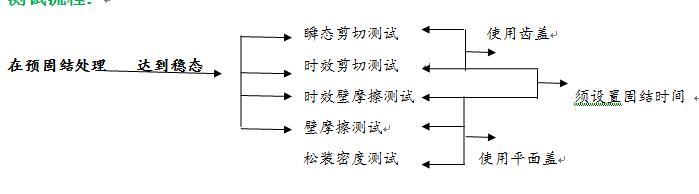

测试流程:



部分客户案例:

中国石油大学

黑龙江省完达山乳业股份有限公司

香港科技大学

University of the Philippines

Jose Rizal University

Indonesia Universitas Indonesia

NUS - National University of Singapore



专业术语及名词解释:

1.专业术语定义:

1).内摩擦角

2).有效内摩擦角--由Jenike定义的有效屈服轨迹的倾斜角(EYL)。

有效屈服轨迹与横坐标之间的夹角称为有效内摩擦角d。它与粉体物料的内摩擦角有关,是衡量处于流动状态粉体流动阻力的一个参数。当d增加时,颗粒的流动性就下降。对于给定的物体粉料,这个值常常随密实应力的降低而增大,但密实应力很低时,甚至可达900。对于大多数物料, d值在250到700之间。

流动时,最大主应力和最小主应力之比可以用有效屈服轨迹函数来表示:


3).莫尔应力圆-图形表示正应力和剪切应力坐标系中的应力状态,即正应力

t-平面。

4).正应力-通常作用于要求平面的应力。也叫固结应力或压实应力.

5).剪切应力T-平行作用于平面表面的应力。

6).屈服轨迹-失效时剪切应力与正应力的关系曲线。屈服轨迹(YL)有时被称为瞬时屈服轨迹来区分于时间屈服轨迹。

屈服轨迹由粉体的剪切试验确定:一组粉体样品在同样的垂直应力条件下密实,然后在不同的垂直压力下,对每一个粉体样品进行剪切破坏试验。在这种特殊的密实状态中,得到的粉体破坏包络线称为该粉体的屈服轨迹。

7).有效屈服轨迹(EYL)-直线通过正应力的原点,t-平面,并与稳定状态的莫尔圆相切,符合给定堆积密度的散装固体的稳态流动条件.

8).失败(散装固体的)-过度固结的散装固体塑性变形受到剪切,导致膨胀和强度降低。

9).流、稳态-临界状态时散装固体的连续塑性变形。

10).流动函数FF-特定散装固体的无侧限屈服强度和主要固结应力的关系曲线。

有时也称做开裂函数,是由Jenike提出的,用来表示松散颗粒粉体的流动性能。

松散颗粒粉体的流动取决于由密实而形成的强度。




当fc=0时,FF=¥,即粉体完全自由流动

流动性的标准分级如下:
FF <1 不流动,凝结
1< FF <2 很粘结,附着性强,流不动
2< FF <4 粘结,有附着性
4< FF <10 容易流动
10< FF 自由流动
影响粉体流动性的因素

•   粉体加料时的冲击:冲击处的物料应力可以高于流动时产生的应力;

•   温度和化学变化:高温时颗粒可能结块或软化,而冷却时可能产生相变,这些都可能影响粉体的流动性;

•   湿度:湿料可以影响屈服轨迹和壁摩擦系数,而且还能引起料壁黏附;

•   粒度:当颗粒变细时,流动性常常降低,而壁摩擦系数却趋于增加;

•   振动:细颗粒的物料在振动时趋于密实,引起流动中断。

11).料斗-料仓结构的融合部分。

12).主要固结应力-由稳态流的莫尔应力圆产生的大主应力。莫尔应力圆相切于有效屈服轨迹。

13).无侧限屈服强度-莫尔应力圆的大主应力相切于小主应力为零的屈服轨迹。也称为开放屈服强度fc

在一个筒壁无摩擦的、理性的圆柱形圆筒内,使粉体在一定的密实最大主应力s1作用下压实,然后取去圆筒,在不加任何侧向支承的情况下,如果被密实的粉体试样不倒塌,则说明其具有一定的密实强度。这一密实强度就是开放屈服强度fc

如果粉体倒塌料了,则说明这种粉体的开放屈服强度fc=0。

开放屈服强度fc值小的粉体,流动性好,不易结拱。



14).临界状态-散装固体堆积密度的应力状态和剪切带的剪切应力在恒正应力下剪切过程中保持不变.

15).剪切试验-此实验通过施加不同状态的应力和压力来确定散装固体的流动性

16).内摩擦时间角

17)时间(时效)屈服轨迹-在一定时间内给定的正应力情况下,散装固体的屈服轨迹已保持休止一段时间。

18).堆积(松装)密度--散装固体数量除以其总体积的质量。

19).壁摩擦角-壁剪切应力与壁正应力比率的反正切。是指粉体与壁面之间的摩擦角,壁表面能使粉末滑移必须倾斜的角度,壁面摩擦角一般为10-45度。壁面摩擦角也称斜槽角。反应了粉体层与固体壁面的摩擦性质。

20).附着力试验-随时间固结的静态壁摩擦试测试

21).壁正应力- 封闭器壁上出现的正应力。

22).壁剪切应力-封闭器壁上出现的剪切应力。

23).壁屈服轨迹WYL-壁剪切应力与壁正应力的关系曲线。壁摩擦角由壁屈服轨迹获得,为壁剪切应力与壁正应力比率的反正切。

24)运动壁摩擦-从测量经过适当剪切的正常应力和稳定状态剪切来计算。

25)动态屈服轨迹-从测量正应力值和剪应力稳定值来线计算

26)静壁摩擦-由测量的正应力和屈服开始时的最大剪切应力计算得出。

27)静态屈服轨迹-由正应力的测量值和剪切应力的峰值计算得出的线。

服务项目

1.质保:12个月,长期维护.

2.培训:操作培训:

电话教学;U盘教学文件;远程可视沟通;现场教学;说明书教学文件

3.保养和维护:

提供因知保养和维护文件、标识、表格 、保养提醒.

4.验证文件:

3Q验证文件、计量证书

5.扩展服务:

延保服务,样品测试服务,后延服务,仪器租赁服务.




粉体行业本机常用配套方案:

1. 粉体行业常用仪器方案:

水分仪,松装密度仪,休止角测试仪,粉体流动性测试仪 ,筛分粒度仪,振实密度仪 ,粉末电导率测试仪,体积密度仪.



粉体综合分析解决方案:

FT-3400粉体流动行为分析仪(静态力学,剪切法)

FT-7100粉体流动测试仪(动态力学,转鼓法或旋转圆筒法)

FT-3900粉末屈服强度分析仪(单轴压缩法)

FT-3500粉体压缩强度测试仪(可压性,压缩方程)

FT-2000颗粒和粉末特性分析仪系列(传统方法)

FT-301系列粉末电阻率测试系统(电性能)



瑞柯分享:

ROOKO瑞柯仪器



  -----专注于粉体&新材料测量与分析仪器解决方案


 ---解决粉体表征:

流与不流分析  ;粒度;水分;体积分析;电导性、静电电荷分析.

----我们一直在做:

研发、生产、销售、租赁、实验室样品分析及后延扩展服务.
