FT-3500粉体压缩强度测试仪

发布时间: 2019-08-28 11:19:08 点击: 1227
FT-3500粉体压缩强度测试仪

FT-3500粉体压缩强度测试仪详情介绍

FT-3500 Powder compression strength tester



原理和理论Principle and theory:

1. 颗粒在压缩时要经历初步压缩、颗粒重排、初始结构形成、弹性形变、塑性形变、颗粒破碎、结合键形成、进一步压实及卸去压力后的弹性恢复等系列变化,颗粒结构被破坏并发生重组形成新的结合键及压缩体;

2. 通过对粉体施加屈服强度变形所需的主应力,来分析粉体的体积、空隙率,压缩度与屈服强度关系即(主应力与粉体密度的变化关系),

3. 采用经验方程法:Heckel、Kawakita、Adams方程及川北方程线性回归方程的压缩理论来分析粉体颗粒新品、研发固体产品比如在药物配比及工艺选择方面及压实密度对压力的要求等的预测性分析工具.

4. 本机型还可以实现粉体电阻、电阻率、电导率的测量(导体粉末),可通过粉体压缩与阻抗的变化关系或者粉末体压缩过程中的静电测量(绝缘粉体颗粒).通过电性能的变化来判断粉体压缩特性.


压缩成形机理

At present, recognized mechanism of compression forming is

1.     认为粒子受压时,粒子间距离很近,从而在粒子间产生范德华力,静电力等的引力;

2.     粒子受压时,其塑性形变使粒子间的接触面积大;粒子受压破碎时,产生的新表面有较大表面自由能;粒子受压变形时,粒子相互嵌合而产生的机械结合力;

3.     粒子受压时,由于摩擦力而产生的热,颗粒间支撑点处局部温度较高,使熔点较低的物料部分地熔融,解除压力后重新固化而在粒子间形成 “固体桥”;

4.     在水溶性粒子的接触点处析出结晶而形成的 “固体桥”.



功能介绍Function introduction:

1. 液压恒压加压测量系统.

2. 7寸触摸屏+PC软件.

3. 荷重单元控制系统能采集应力变化数据.

4. 可以设置压力、时间数据.

5. 位移数据由位移传感器直读,温湿度数据通过传感器获得.

6. 自动模式,手动微调操作模式并存.

7. PC软件解决方程线性变化关系过程数据的分析和曲线图谱.

8. 为生产企业和科研院所研发新品和工艺建立数据模型.


应用说明:

1.     制药行业中,片剂中粉体压缩性的研究和行为分析.

2. 对粉末固体成形性及压缩性在新品开发,中试放大及生产过程中进行分析研究.

3. 需要经过压缩或者压铸的粉末和颗粒物料.



适用范围Scope of Application:

1. 食品、药品、粉末冶金、陶瓷、制药、化工、建筑等行业

2. 常用于粉体企业上下游产业,粉体科研院所和大中专院校,为粉体在强度性能,可压缩性数据.


参数资料parameter

测试项目test project

参数technical parameter

分辨率accuracy

1.    主应力

principal stress

5吨;10吨;15吨;20吨;(选购)

1 tons; 5 tons; 10 tons; 15 tons; 20 tons(choose to buy)

传感器:1级

Sensor: class 1

2.位移/ displacement

位移传感器Pulse displacement sensor

0.001mm

2.    位移行程

displacement stroke

0-20mm



0.1mm

3.    控制系统

Control system

液压控制系统

 Hydraulic constant pressure control system



5.显示方式display

7寸触摸屏+PC软件曲线分析

7 Inch Touch Screen +PC software curve analysis



6. 模具 mould

内径:20mm;高:25mm ;可选购内径15mm

Inner diameter 20mm,height:25mm

0.1mm

7.密度density

0-99.999999g/ml



8.脱模方式Demoulding method

自动 automatic



9.保护装置/Safety device

自动诊断、过载保护和急停控制 Automatic diagnosis, overload protection and emergency stop control



10.温湿度范围/ Temperature humidity range

常温-50度;湿度:20%-98%

Room temperature -50℃, humidity:20%-98%



11.时间设置 time setting

0-99.9S

0.1S

12.设备管理功能

Device management function

密码设置及数据管理

Password setting and data management.



13.使用环境要求

Environmental requirements

仪器使用环境要求:requirements for instruments:

工作温度:-10℃-40℃,湿度:≤65%RH

 temperature:-10℃-40℃,humidity:≤65%RH



14.电源/ Power Supply

 380v



15.外部单元External unit

提供USB;232接口;Provide USB,232 interface.

选购:电脑,打印机或其他控制单元

Choose to buy: computer, printer or other control unit.



16.阻抗测量(选购)

Impedance measuring

(choose to buy)

1.    导体粉Conductor powder:

电阻范围resistance 10-7~2×107Ω

电阻率范围  resistivity 10-8~2×107Ω-cm

2.    绝缘粉Insulating powder:

电阻范围resistance 104Ω ~1×1016Ω





步骤及流程

1.将未装样品的模具放置工作平台清零.

2.将称重好的样品装入模腔,并抽真空处理.

3.设定参数:压力,时间.样品数据.

4.测试完成自动显示数据.

 5.过程曲线,生成报表


优点描述:

1. 重复性 3%.

2. 自动运行.

3. 千分位的样品变化高度数据采集

4. 过程数据及图谱分析.

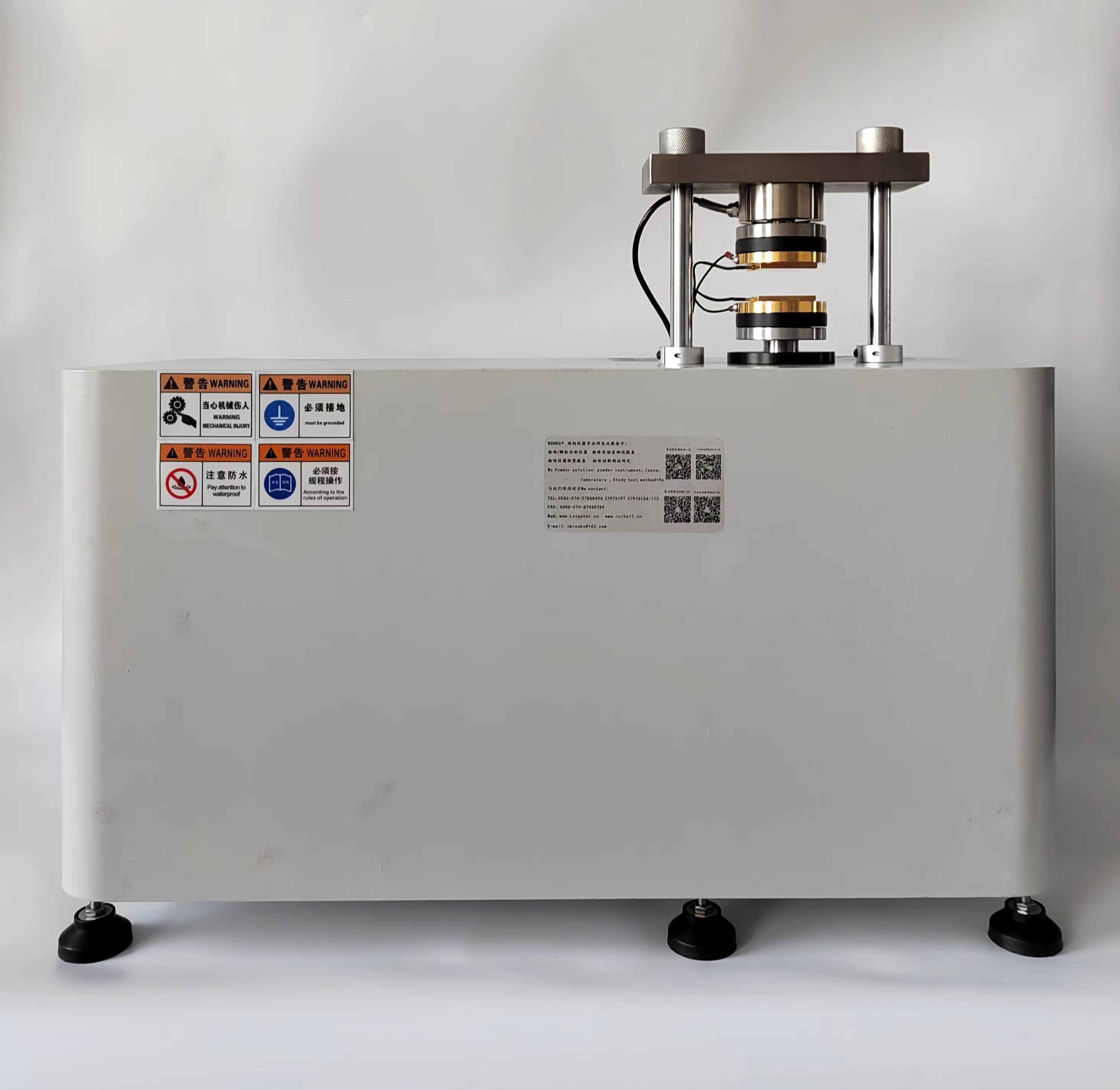

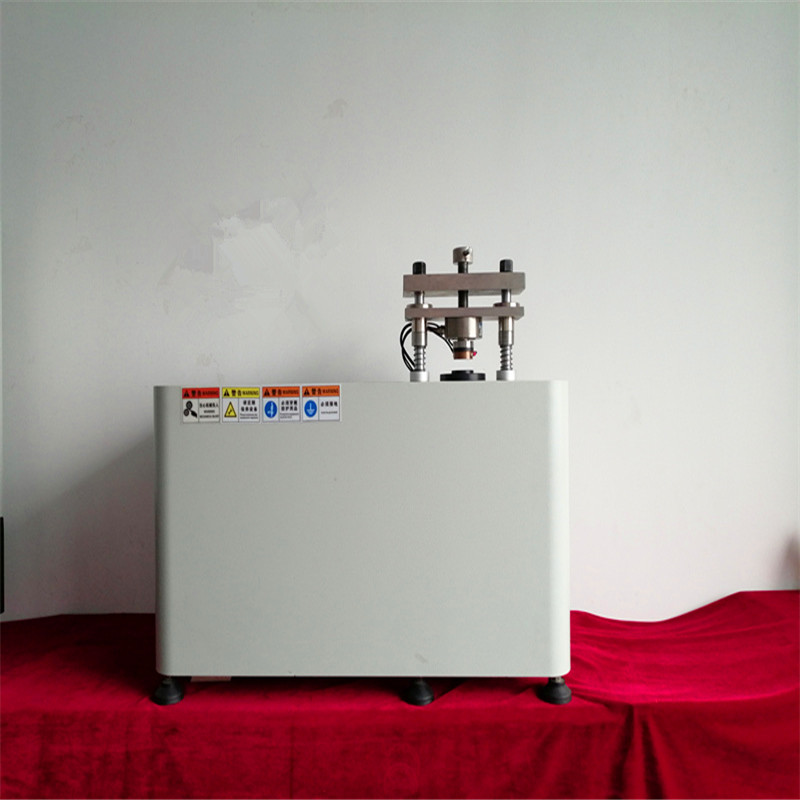

<!--[endif]-->整机示意图




1.模具示意图-装配图




部分客户案例:

天津太平洋制药有限公司

漳州卫生职业技术学院

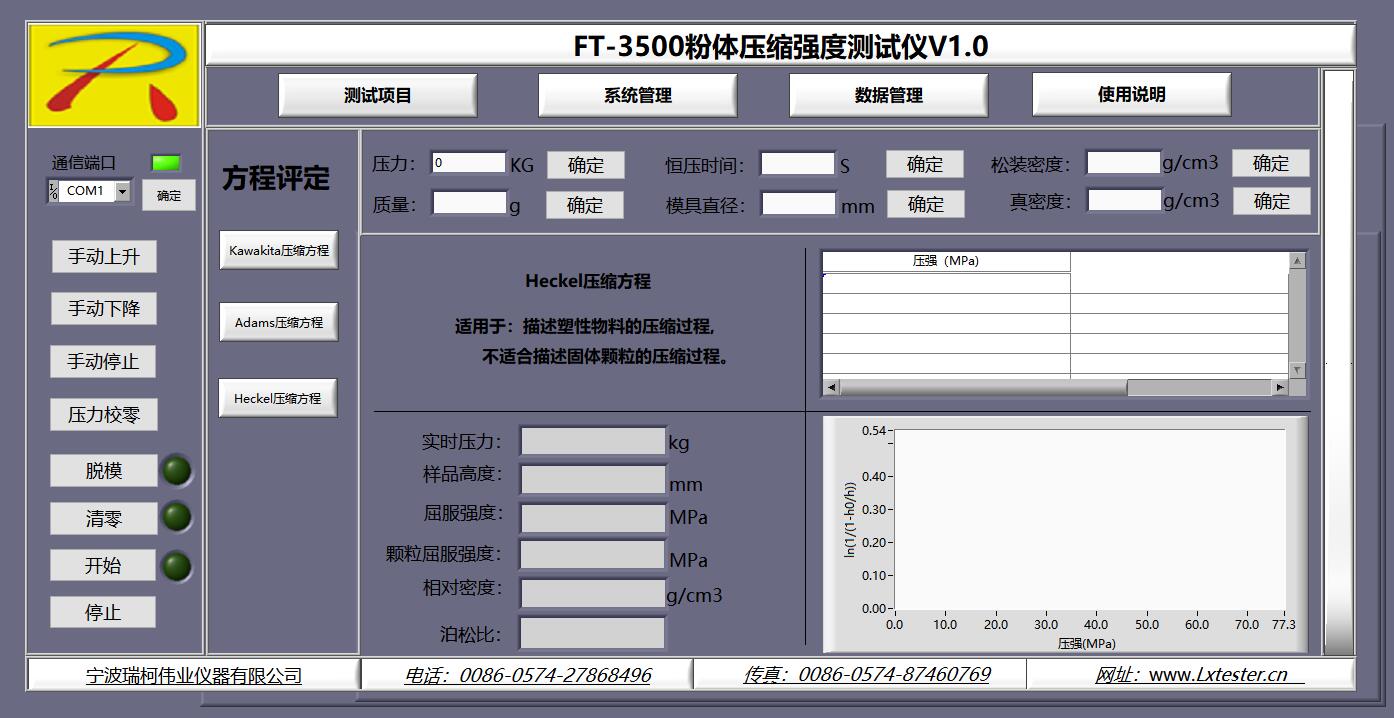

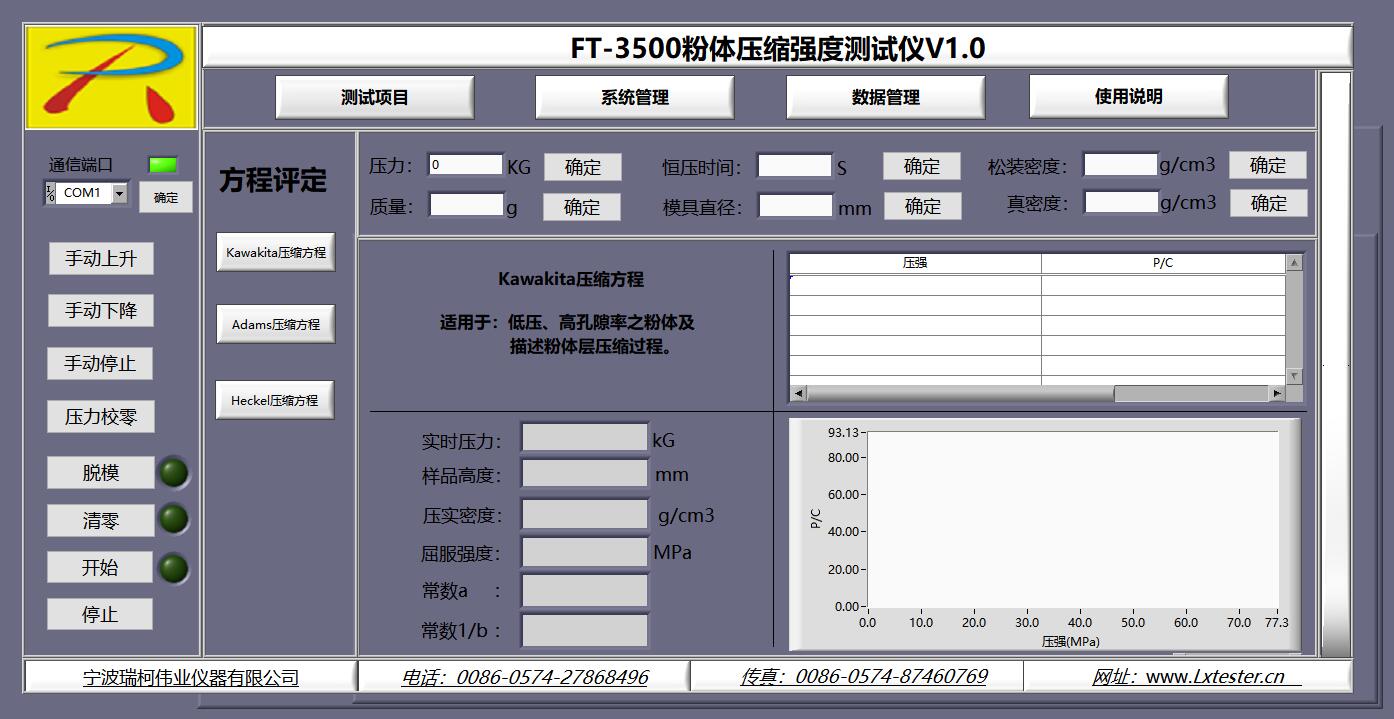

软件操作界面图







触摸屏操作界面




服务项目

1.质保:12个月,长期维护.

2.培训:操作培训:

电话教学;U盘教学文件;远程可视沟通;现场教学;说明书教学文件

3.保养和维护:

提供因知保养和维护文件、标识、表格 、保养提醒.

4.验证文件:

3Q验证文件、计量证书

5.扩展服务:

延保服务,样品测试服务,后延服务,仪器租赁服务.



粉体行业本机常用配套方案:

1. 粉体行业常用仪器方案:

水分仪,松装密度仪,休止角测试仪,粉体流动性测试仪 ,筛分粒度仪,振实密度仪 ,静电荷测试仪,体积密度仪.





粉体综合分析解决方案:

FT-3400粉体流动行为分析仪(静态力学,剪切法)

FT-7100粉体流动测试仪(动态力学,转鼓法或旋转圆筒法)

FT-3900粉末屈服强度分析仪(单轴压缩法)

FT-3500粉体压缩强度测试仪(可压性,压缩方程)

FT-2000颗粒和粉末特性分析仪系列(传统方法)

FT-301系列粉末电阻率测试系统(电性能)
