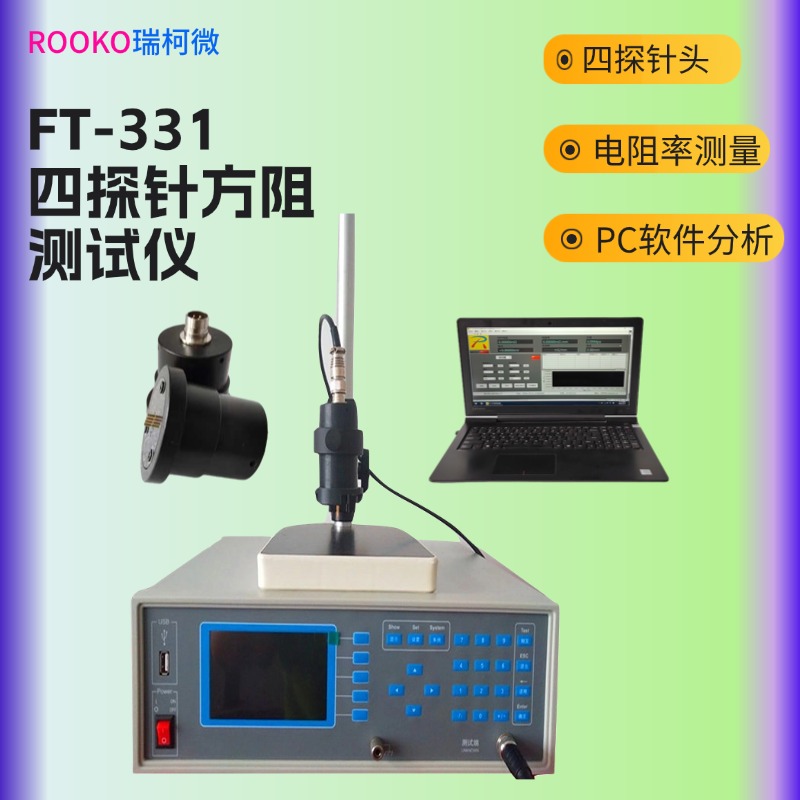

FT-341四探针方阻电阻率测试仪
发布时间： 2026-04-22 14:00:18 点击： 24
（一）产品介绍

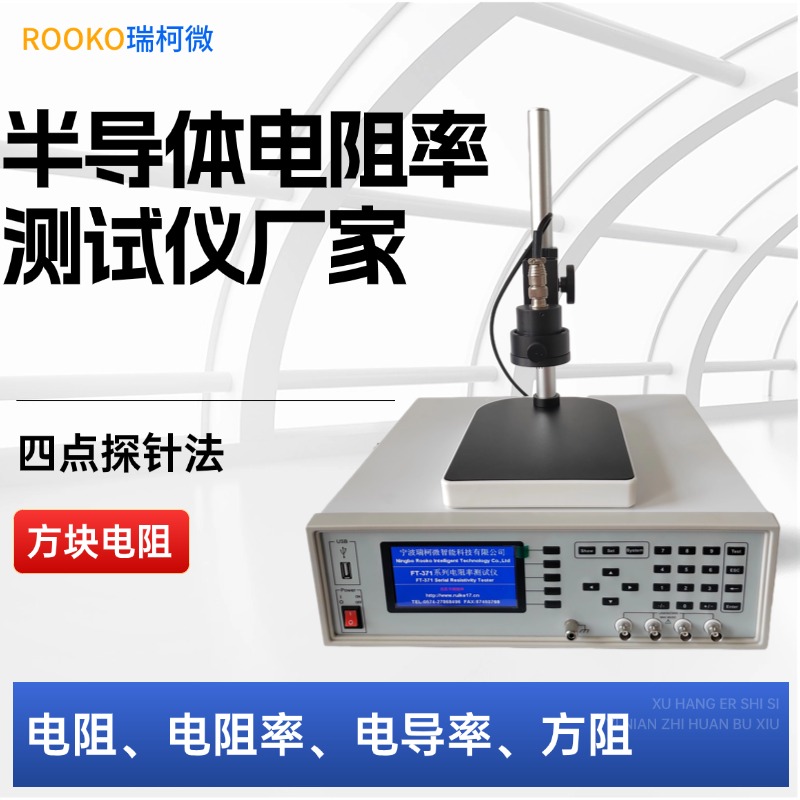

FT-341四探针方阻电阻率测试仪是一款专为半导体材料质量检测与分析设计的仪器，依托四探针测试法与范德堡测量原理，可测量材料的方块电阻与电阻率，应用于生产企业、高等院校、科研部门的半导体材料检测工作。该仪器整合自动测量、系数补偿、温度补偿等多项实用功能，配备液晶显示与中英文切换模式，支持PC软件数据分析，操作便捷且测量，完全参照ASTM F84、GB/T1551等多项四探针测量标准设计制造，为半导体材料的质量把控提供可靠的检测支撑，是半导测领域的设备之一。
（二）产品特点

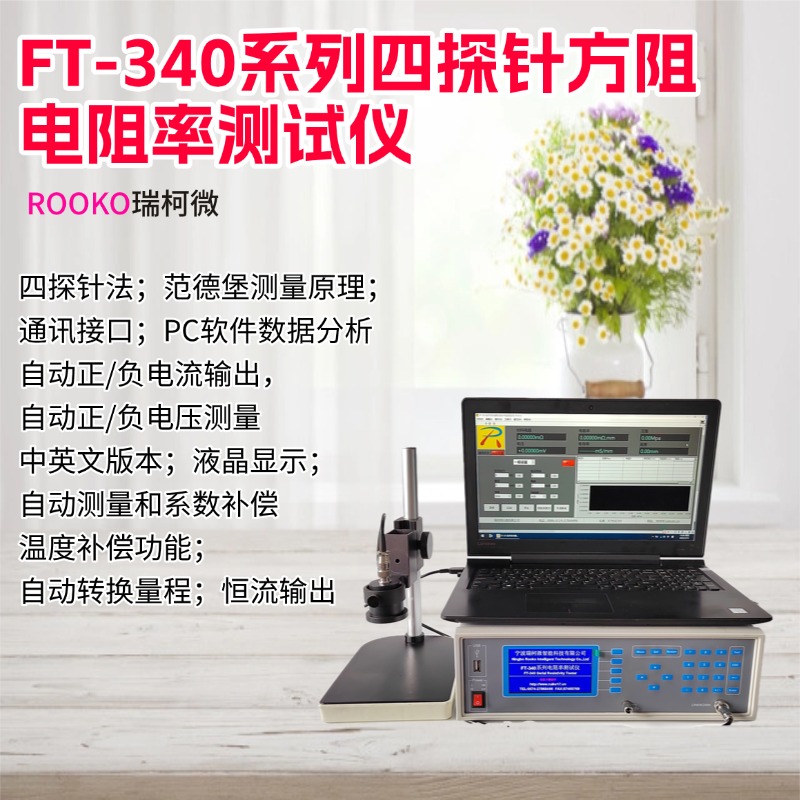

- 测量：采用四探针测试法与范德堡测量原理，电阻精度≤0.3%，测量误差≤4%（标准样片结果），可输出方块电阻与电阻率数据，保障检测结果的可靠性，适配半导体材料的高精度检测需求。
- 操作便捷：支持中英文版本切换，配备液晶显示屏，可清晰显示电阻、电阻率、温度等多项关键参数，无需复杂操作，实现自动测量、自动系数补偿，降低人工操作难度，检测效率。
- 功能：具备自动正/负电流输出、自动正/负电压测量功能，支持温度补偿、自动转换量程、恒流输出，可满足不同半导体材料的多样化检测需求，适配多种测试场景。
- 适配性强：探针间距可1mm、2mm、3mm三种规格，探针材质可选择碳化钨针或镀金磷铜半球形针，同时支持多种选购配件，可根据实际检测需求灵活配置，适配不同类型半导体样品测试。
- 标准合规：严格参照ASTM F84、GB/T1551、GB/T1552等多项四探针测量标准设计，符合行业检测规范，可用于正规的质量检验与科研分析工作，确保检测结果具备性。
- 数据可追溯：配备通讯接口，支持PC软件数据分析（选购），可对检测数据进行整理、分析与保存，便于后续数据追溯与报告生成，适配科研与生产中的数据管理需求。
（三）工作原理
FT-341四探针方阻电阻率测试仪采用四探针测试法与范德堡测量原理，通过四根探针按照固定间距与半导体样品表面接触，向外侧两根探针施加恒定电流，利用内侧两根探针测量样品表面的电压降，再结合样品厚度、探针间距等参数，通过计算公式换算出样品的方块电阻与电阻率。仪器内置恒流源，可稳定输出不同档位的测试电流（0.1μA至100mA），同时具备自动正负电流输出与正负电压测量功能，有效规避接触电阻对测量结果的影响，测量精度。此外，仪器的温度补偿功能可根据环境温度变化自动调整参数，减少温度因素对检测数据的干扰，确保在不同环境下都能获得稳定、准确的测量结果，适配实验室与生产车间等不同场景的检测需求。
（四）技术参数
|
项目
|
具体参数
|
|---|---|
|
规格型号
|
FT-341
|
|
方块电阻范围
|
10⁻⁵～2×10⁵Ω/□
|
|
电阻率范围
|
10⁻⁵～2×10⁵Ω·cm
|
|
测试电流范围
|
0.1μA、1μA、10μA、100μA、1mA、10mA、100mA
|
|
电阻精度
|
≤0.3%
|
|
测试方法
|
双电组合
|
|
显示读数
|
液晶显示：电阻、电阻率、方阻、温度、单位换算、温度系数、电流、电压、探针形状、探针间距、厚度、电导率
|
|
测量误差
|
≤4%（标准样片结果）
|
|
工作电源
|
输入: AC 220V±10%，50Hz；功耗：<30W
|
|
探针间距选配
|
1mm、2mm、3mm三种规格
|
|
探针材质选配
|
碳化钨针、镀金磷铜半球形针
|
|
标准电阻选购
|
1mΩ、10mΩ、100mΩ、1Ω、10Ω、1kΩ、10kΩ、100kΩ、1MΩ
|
|
选购功能
|
PC软件、方形、直线形、测试平台、标准电阻
|
（五）适用范围
FT-341四探针方阻电阻率测试仪主要适用于生产企业、高等院校、科研部门，是检验和分析半导体材料质量的工具。在生产企业中，可用于半导体材料生产过程中的质量把控，检测材料的方阻、电阻率等关键参数，确保产品符合行业标准；在高等院校中，可作为实验教学设备，用于半导体相关的实验教学，帮助学生掌握四探针测量原理与操作方法；在科研部门中，可用于半导体材料的科研分析，为材料研发、性能优化提供的检测数据支撑，适配半导体材料从研发、生产到检测的全流程需求，是半导体领域不可或缺的检测仪器。
（六）操作流程
- 前期准备：检查FT-341四探针测试仪的电源连接是否正常，确保输入电压为AC 220V±10%、50Hz，功耗控制在30W以内；根据测试需求，安装合适的探针（选配碳化钨针或镀金磷铜半球形针），调整探针间距（1mm、2mm、3mm可选）；清洁被测半导体样品表面，确保表面无油污、灰尘等杂质，避免影响测量精度；若需使用PC软件分析，提前连接通讯接口与电脑，安装对应的分析软件（选购）。
- 开机设置：接通仪器电源，开启主机开关，预热至电路稳定；根据需求切换中英文版本，通过液晶显示屏设置测试参数，包括测试电流档位、温度补偿参数等，选择自动测量模式。
- 样品测试：将被测样品平稳放置在测试位置，确保四探针与样品表面均匀接触，施加适中压力，避免探针划伤样品或接触；启动自动测量功能，仪器将自动输出正负电流、测量正负电压，同步进行系数补偿与温度补偿，实时在液晶显示屏上显示电阻、电阻率、方阻等关键参数。
- 数据记录与分析：测量完成后，记录液晶显示屏上的各项参数，若配备PC软件，可将数据同步至电脑进行进一步分析、整理与保存；如需重复测量，可调整样品位置，再次启动测量功能，取多次测量的平均值以数据准确性。
- 关机整理：测试结束后，关闭仪器电源，断开电源连接；清洁探针表面的残留物，将探针、测试线等配件整理归位；将被测样品与仪器妥善存放，避免仪器受潮、碰撞，延长设备使用寿命。
（七）服务项目
1. 售后服务
提供完善的售后服务支持，仪器售出后，可提供的技术指导，协助用户完成仪器安装、参数设置与操作培训，帮助用户掌握FT-341四探针测试仪的使用方法；仪器出现非人为故障时，可提供的维修服务，及时排查故障、更换损坏配件，保障仪器正常运行；提供技术咨询服务，解答用户在仪器使用过程中遇到的操作、维护、数据解读等相关问题，确保用户顺利开展检测工作；支持电子版使用手册索取，方便用户查阅操作规范与注意事项。
2. 延保服务
提供延保服务（型号：341-YB），用户可根据需求选择1-3年的延保期限，延保期间，仪器可享受与保修期内同等的售后服务，包括维修、技术咨询、配件更换（非人为损坏）等，进一步保障仪器的长期稳定运行，降低用户的使用成本与维护风险，为科研与生产工作提供持续的设备支撑。
3. 样品测试
提供的样品测试服务，用户可将半导体样品寄送至地点，由技术人员使用FT-341四探针测试仪进行检测，严格按照标准流程操作，确保测试数据的准确性；测试完成后，将为用户提供详细的测试报告，明确样品的方块电阻、电阻率等关键参数，助力用户了解样品质量，适配科研分析与产品质量检验的需求；同时可提供检测技术服务（型号：300-JL），出具计量证书，保障测试结果的性。
（八）包装配件
1. 标准包装
采用防震、防潮包装设计，外层为硬质纸箱，内层配备缓冲泡沫，有效保护仪器主体及配件在运输过程中不受碰撞、受潮损坏，确保仪器完好送达用户手中；包装内附带产品使用手册、合格证、保修卡等相关资料，方便用户查阅与售后。
2. 标准配件（默认配备）
FT-341四探针测试仪主机1台、基础测试探针1组（4根）、测试线1套、电源适配器1个、产品使用手册1份、合格证1份、保修卡1份。
3. 可选配件（标准配置外订购明细）
|
序号
|
型号
|
品名
|
单位
|
数量
|
备注
|
|---|---|---|---|---|---|
|
1
|
340-CSX
|
测试线
|
套
|
1
|
|
|
2
|
09A
|
标准电阻
|
个
|
1-5
|
选购规格和数量
|
|
3
|
06A
|
四探针测试平台
|
套
|
1
|
含1个
|
|
4
|
06B
|
四探针
|
个
|
1
|
方型或直线型选购
|
|
5
|
340-TTZ
|
镀金弹簧铜针4根
|
组
|
1
|
4根为一组
|
|
6
|
340-WTZ
|
弹簧钨针4根
|
组
|
1
|
4根为一组
|
|
7
|
340-RJ
|
分析软件
|
套
|
1
|
|
|
8
|
PC
|
电脑+打印机
|
套
|
1
|
依据客户要求配置
|
|
9
|
300-JL
|
检测技术服务
|
份
|
1
|
计量证书1份
|
|
10
|
WDCGQ
|
温度传感器
|
套
|
1
|
常温-125度
|
|
|
341-YB
|
延保服务
|
年
|
1-3
|
|
（九）售后服务（详细版）
- 保修期限：仪器自售出之日起，享受标准保修服务（具体保修期限以产品合格证为准），保修期间，因非人为因素导致的仪器故障，可享受维修、配件更换服务，人为损坏、不可抗力导致的故障不在保修范围内。
- 维修响应：用户反馈仪器故障后，售后服务团队将及时响应，指导用户排查简单故障；若无法远程解决，将安排技术人员上门维修（具体上门范围以双方约定为准），确保尽快恢复仪器正常运行。
- 技术支持：提供长期技术支持，包括仪器操作培训、参数调整、数据解读等服务，可通过电话、在线咨询等方式解答用户疑问，协助用户解决使用过程中遇到的问题；定期提醒用户进行仪器维护，延长仪器使用寿命。
- 配件供应：长期提供仪器相关配件（包括探针、测试线、标准电阻等），用户可根据需求选购，确保配件供应及时，不影响检测工作的正常开展；配件更换可提供指导，方便用户自行更换或由技术人员上门更换。
- 延保服务：用户可自愿选购延保服务，延保期间享受与保修期同等的售后服务，进一步保障仪器长期稳定运行，降低维护成本；延保服务可在仪器保修期内办理，具体费用与服务细节可咨询客服。
（十）FAQ（常见问题解答）
- Q1：FT-341四探针测试仪的测量精度如何保障？
- A1：仪器采用四探针测试法与范德堡测量原理，电阻精度≤0.3%，测量误差≤4%（标准样片结果），同时配备温度补偿、自动系数补偿功能，可有效规避温度、接触电阻等因素的干扰；使用前可通过标准电阻校准仪器，进一步测量精度，确保检测数据可靠。
- Q2：该仪器可测量哪些类型的样品？
- A2：主要用于测量半导体材料的方块电阻与电阻率，适配片状、块状等多种形态的半导体样品，应用于生产、高校、科研领域的半导体材料检测，探针材质与间距可灵活选配，适配不同规格的样品测试。
- Q3：仪器的操作难度大吗？是否需要培训？
- A3：仪器操作便捷，支持自动测量功能，配备液晶显示屏，可清晰显示各项参数，且支持中英文切换，无需复杂的知识；我们提供的技术指导与操作培训，协助用户掌握操作方法，同时可提供电子版使用手册，方便查阅。
- Q4：仪器出现故障该如何处理？
- A4：首先检查电源连接、探针接触等基础问题，若无法解决，可联系售后服务团队，我们将提供远程故障排查指导；若远程无法解决，将安排技术人员上门维修，保修期间非人为故障可享受维修服务。
- Q5：是否可以根据需求定制配件或功能？
- A5：仪器支持多种配件选购，包括不同规格的探针、测试平台、PC分析软件等，可根据用户的实际检测需求灵活配置；若有特殊功能定制需求，可咨询客服，我们将根据需求评估可行性，提供定制方案。
- Q6：PC软件如何安装与使用？
- A6：PC分析软件为选购配件，购买后我们将提供安装包与使用教程，协助用户完成软件安装与调试；软件操作简单，可实现数据同步、分析、保存与报告生成，同时提供技术支持，解答软件使用过程中的疑问。
- Q7：样品测试服务如何申请？
- A7：用户可咨询样品测试相关事宜，将被测样品寄送至地点，明确测试需求（如方阻、电阻率测量），我们将由技术人员按照标准流程进行测试，测试完成后出具详细测试报告，及时反馈给用户。
- Q8：仪器的工作环境有要求吗？
- A8：仪器工作电源需满足AC 220V±10%、50Hz，功耗<30W；工作环境建议保持干燥、通风，避免潮湿、高温、灰尘过多的环境，温度控制在常温范围内，可地保障仪器的测量精度与使用寿命。
