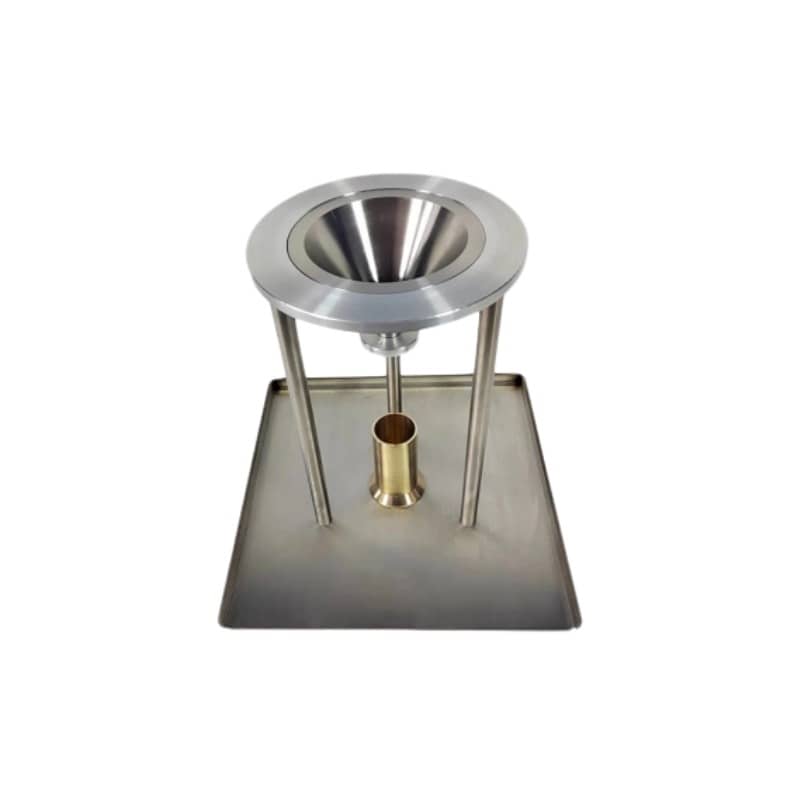

FT-109A 压裂支撑剂体积密度测试仪 符合 API RP60 标准陶粒体积密度检测仪
发布时间： 2026-06-27 15:02:47 点击： 20
产品介绍
ROOKO 瑞柯微 FT-109A 压裂支撑剂体积密度测试仪为油气田压裂支撑剂行业陶粒砂物性检测打造，设备规格参数贴合 API RP60、Q/SY 124-2007、SY/T 5108-2014 水力压裂和砾石充填作业用支撑剂性能测试方法及 QSY 125-2007 压裂支撑剂性能指标及评价测试方法等多项标准要求，用于压裂支撑剂、陶粒砂体积密度指标检测。体积密度即单位堆积体积的支撑剂质量，是包含陶粒本身、开口气孔和闭口气孔三部分的平均密度，为支撑剂性能评价的主要指标之一。整套设备漏斗、支架均采用不锈钢材质，量筒采用黄铜材质制作，耐腐蚀且测试数据稳定，适配油气田支撑剂生产企业、石油工程检测实验室、科研院校完成陶粒砂常态化物性检测，依靠体积密度数据辅助原料品控、产品分级与工艺调整。
产品特点
整机接触物料部件采用不锈钢与黄铜材质制作，耐腐蚀且不易粘附颗粒，清理维护便捷。标准漏斗采用 60°±0.5° 锥度设计，顶部内径 114.3mm，流出口直径 12.7mm，支撑剂颗粒下落顺畅，测试过程数据稳定。配套不锈钢堵塞棒控制出料启停，可灵活控制测试进程，避免颗粒提前下落影响测试结果。标准黄铜量筒容积 100ml，内径 38.9mm，高度 88.9±0.4mm，规格参数贴合标准要求，出厂前已完成容积标定。设备整体结构紧凑，漏斗上口到桶状容器底板总高 304.8mm，支撑剂下落点到仪器台面距离 215.9mm，支架稳固不易偏移，保障测试过程中漏斗与量筒垂直对位。配套毛刷、钢尺、水准仪等辅助工具，调平与清理试样操作简便。
工作原理
将待测试样装入上方标准漏斗，拔出堵塞棒后压裂支撑剂颗粒顺着漏斗流出口自然下落，流入下方标准量筒中直至填满。使用刮板刮平量筒顶部多余颗粒，将装有试样的量筒置于天平上称取质量，将试样质量除以量筒标定容积，即可得出压裂支撑剂的体积密度数值。同一试样重复测量多次取算术平均值，连续三次测定所得质量大、小值之差小于 1g 时，取三次测量平均值作为测定结果，进一步降低测试误差，保障数据稳定性。
技术参数
漏斗材质：不锈钢材质，锥度 60°±0.5°
漏斗规格：顶部外径 139.7mm，顶部内径 114.3mm，漏斗高度 76.2mm，流出口直径 12.7mm
量筒材质：黄铜材质
量筒规格：内径 38.9mm，高度 88.9±0.4mm，容积 100ml
支架材质：不锈钢材质，支架直径 4.8mm
整体尺寸：漏斗上口到桶状容器底板总高 304.8mm，支撑剂下落点到仪器台面距离 215.9mm，桶状容器高 76.2mm，仪器台面宽度 30.48mm
堵塞棒：不锈钢材质，胶皮堵球直径 30.48mm
刮板：不锈钢材质
配套配件：毛刷一把，钢尺一把，水准仪一个
天平要求：用户自备，称量 100g，精度 0.02g
测试误差：连续三次测定质量大、小值之差小于 1g
适用范围
设备参照 API RP60、Q/SY 124-2007、SY/T 5108-2014 水力压裂和砾石充填作业用支撑剂性能测试方法及 QSY 125-2007 压裂支撑剂性能指标及评价测试方法设计，主要用于压裂支撑剂、陶粒砂体积密度检测，也适用于其他颗粒粉体材料体积密度的参考检测。设备适配油气田支撑剂生产企业、石油工程检测机构、第三方质检实验室、高校材料实验室开展压裂支撑剂物理性能检测，仅适用于干燥颗粒试样，测试前需将试样干燥处理并过筛去除杂物。
操作流程
将尘样在 105℃下干燥 4 小时，放置室内自然冷却后通过 80 目标准筛去除杂物，准备测定。将测定装置调整至水平状态，用堵塞棒塞住漏斗流出口，量取 120ml 试样倒入漏斗中。拔出塞棒使颗粒自然落至下部量筒中，待漏斗中颗粒全部流出后，用刮板将堆积于量筒上部颗粒刮去。把装有颗粒的量筒放到天平上称取试样重量，代入公式计算体积密度。上述步骤重复三次，取符合要求的三次测量平均值作为测定结果。
服务项目
配备常规售后服务，及时响应设备使用过程中的相关问题。可办理产品延保服务，在原厂质保基础上延长保修时长，降低长期使用维护顾虑。配套实验室样品测试服务，协助客户完成压裂支撑剂试样检测，获取对应物性数据，支撑品控与研发工作。
包装配件
标配不锈钢测试漏斗、黄铜标准量筒、不锈钢堵塞棒、不锈钢刮板、不锈钢支架、毛刷、钢尺、水准仪、产品说明书、合格证明文件、保修卡。
售后服务
设备原厂提供一年质保服务，质保周期内因制造问题产生故障可提供维修处理；易损件不在质保覆盖范围。人为使用不当、自行拆装、外力运输损坏不在质保覆盖范围。可提供到场服务完成设备校准、故障排查，设备使用周期内可办理技术升级服务，适配更新检测工况。
FAQ
FT-109A 可以检测哪些类型的支撑剂
设备依据压裂支撑剂检测标准设计，主要适配陶粒砂、石英砂等压裂支撑剂体积密度检测，也可用于其他颗粒粉体材料的参考检测。
测试前试样为什么需要干燥过筛
支撑剂颗粒吸湿或含有杂物会改变堆积状态，造成体积密度数据偏差，测试前需干燥并过筛去除杂物后再开展检测。
设备是否配套天平
设备标配不含天平，用户需自行配备称量 100g、精度 0.02g 的天平完成称量测试。
