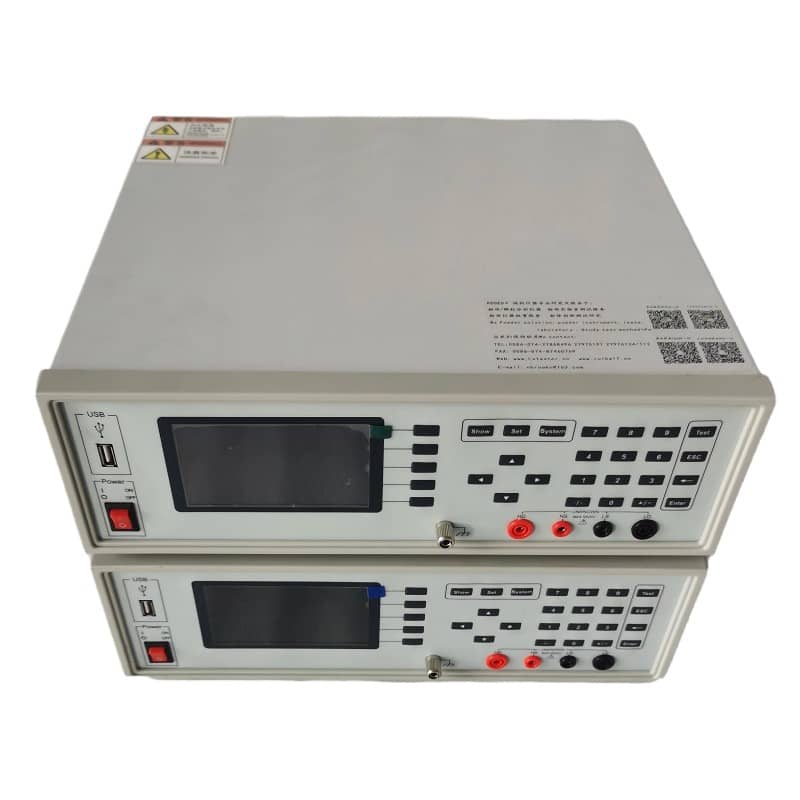

瑞柯微 FT-702 四端法炭柱电阻变形检测仪 调压器炭柱力学电阻一体测试仪器
发布时间： 2026-07-12 09:41:43 点击： 31
1. 产品介绍
FT-702 炭柱常态电阻及变形测试仪为电炭制品检测设备，参照 JB/T 8133.11-2013 电炭制品物理化学性能试验标准设计，用于完成 P 型炭柱常态电阻与受压变形同步试验。
设备搭载直流恒流源控制系统，搭配液晶显示面板，电阻数值直读输出，薄膜按键完成参数设定；配套数显百分表实时采集炭柱压缩形变量，配置上下银环电极与多规格标准荷载套件，依托四端测量法保障数据稳定，整机结构紧凑，操作流程简洁，适配电炭生产车间、科研实验室开展炭柱原料入厂筛查、成品性能检测、配方工艺调整。
2. 产品特点
- 四端测量方案：降低接触干扰，电阻测量误差可控，整机电阻测量精度≤0.3%
- 多档位电压量程：覆盖 2mV、20mV、200mV、2V 四段量程，适配不同阻值炭柱检测
- 电阻区间宽泛：测量区间 1μΩ—2MΩ，支持自定义上下限完成物料分选区分
- 形变同步采集：配套数显百分表，0-12mm 行程实时记录炭柱受压压缩量
- 多规格标准荷载：配备 0.196N、0.294N、9.800N、11.760N 多组配重，贴合标准试验工况
- 分体式电极结构：上下银环电极搭配绝缘支柱，保障炭柱定位稳定，减少偏移
- 可调测试电流：基准 1A 试验电流，0.1A 档位可按需调节，适配不同炭柱规格
- 直观人机交互：液晶面板同步展示电阻、电压数值，薄膜按键操作简易
- 适配常规环境：10℃－30℃、湿度≤65% RH 工况均可稳定运转，适配常规实验室环境
- 一体化测试治具：出厂配套完整定位治具，开箱即可完成炭柱装夹测试
3. 工作原理
将待测 P 型炭柱放置于设备绝缘支柱工位，炭柱上下端贴合银环电极，叠加对应标准荷载配重；设备输出直流恒定电流，通过四端测量回路采集炭柱两端电压信号，换算输出常态电阻数值。
荷载持续作用于炭柱产生压缩形变，数显百分表同步记录形变量数值；可更换不同配重荷载，对比多组压力下炭柱电阻变化与压缩变形数据，以此评估炭柱导电性能与抗压形变表现，完成炭柱综合物性判定。
4. 技术参数（表格）
表格
| 测量项目 | FT-702 |
|---|---|
| 测试电流 | 1A 基准，试验电流 0.1A，量程可调节 |
| 测试电压档位 | 2mV、20mV、200mV、2V；测量精度 ±（0.1% 读数） |
| 标准电阻精度 | ≤0.3% |
| 测试方式 | 四端测量法 |
| 电阻测量区间 | 1μΩ—2MΩ，支持上下限分选设定 |
| 形变量检测量程 | 数显百分表 0-12mm |
| 配套标准荷载 | 0.196N、0.294N、9.800N、11.760N 各 1 件 |
| 小载荷构成 | 上接触银环 + 金属连杆铜帽总重量 |
| 大载荷构成 | 包含小载荷全部重量 |
| 供电规格 | AC220V±10%，50Hz |
| 适配环境温湿度 | 工作温度 10℃－30℃，相对湿度≤65% RH |
| 标配组件 | 完整测试治具 1 套 |
5. 适用范围
- 检测物料：调压器配套 P 型炭电阻片柱、自动调压炭柱、电炭行业炭柱制品
- 使用机构：电炭制品生产企业质检车间、炭素材料研发实验室、高校材料实验室、电炭第三方检测机构
- 检测用途：炭柱成品出厂物性检测、炭柱原料性能筛查、不同配比炭柱导电形变对比、炭柱成型工艺参数调整、合规检测报告数据采集
6. 操作流程（简洁版）
- 设备接通电源，完成整机自检，确认液晶、百分表数值归零
- 取待测 P 型炭柱放置绝缘支柱，对齐上下银环电极完成定位
- 根据试验规范叠加对应标准荷载配重，固定调节螺钉
- 薄膜面板设置测试电流、电压档位、电阻分选阈值，启动测试
- 设备同步输出炭柱常态电阻读数，百分表记录受压形变量
- 更换不同荷载重复测试，记录多组数据，测试完成取下炭柱清理工位
7. 综合服务项目（简洁版）
- 样品测试服务：寄送炭柱试样，技术团队完成电阻与形变检测并出具数据记录
- 延保服务：原厂基础质保周期外，可选购延保周期，降低后期运维损耗
- 合作机构计量服务：对接合规合作机构完成整机计量校准，配套计量证书
- 技术升级服务：设备使用周期内可申请软件、检测模块工艺改良升级
- 仪器租赁服务：针对短期项目需求，提供阶段性仪器租赁方案
8. 标准包装配件清单
- FT-702 主机 1 台
- 全套测试定位治具 1 套（绝缘支柱、银环电极、连杆铜帽、调节螺钉）
- 标准荷载配重全套（0.196N/0.294N/9.800N/11.760N）
- 数显百分表 1 件
- 配套电源线 1 套
- 设备操作说明书、JB/T8133.11 标准检测方案文档
9. 售后服务（简洁版）
- 出厂配套基础质保周期，质保期内非人为损坏零部件提供更换支持
- 线上远程技术指导，故障排查、参数档位调试、工位装夹教学全程线上协助
- 设备故障可预约到场服务，技术人员现场检修调试
- 长期供给银环电极、百分表等易损耗配件，支持批量储备采购
- 定期推送设备基础保养规范，延长仪器运转周期
10. FAQ 常见问答
Q1：FT-702 仅能检测 P 型炭柱吗？
A1：设备基准适配 P 型调压器炭柱，其他规格炭柱可沟通定制适配治具，满足多品类炭柱检测需求。
Q2：测试过程中电阻数值波动如何处理？
A2：检查炭柱与银环电极贴合状态，清理电极表面粉尘；波动幅度较大时可对接合作机构完成整机计量校准，恢复数据稳定。
Q3：荷载配重是否可以单独增购？
A3：设备出厂配齐套标准荷载，高频次检测场景可单独增购配重套件备用。
Q4：仪器是否满足行业标准送检要求？
A4：整机依照 JB/T 8133.11-2013 行业标准制造，搭配合作机构计量服务获取计量证书，检测数据可用于合规质控文件。
Q5：环境温湿度超出标准区间会影响检测吗？
A5：超出 10℃-30℃、湿度 65% RH 区间会小幅影响炭柱导电数值，建议在适配环境内开展检测，保障数据对比参考价值。
Q6：能否同时记录多组荷载下的电阻形变数据？
A6：设备单次记录单荷载下对应参数，更换配重后手动记录多组数据，完成多工况对比分析。
