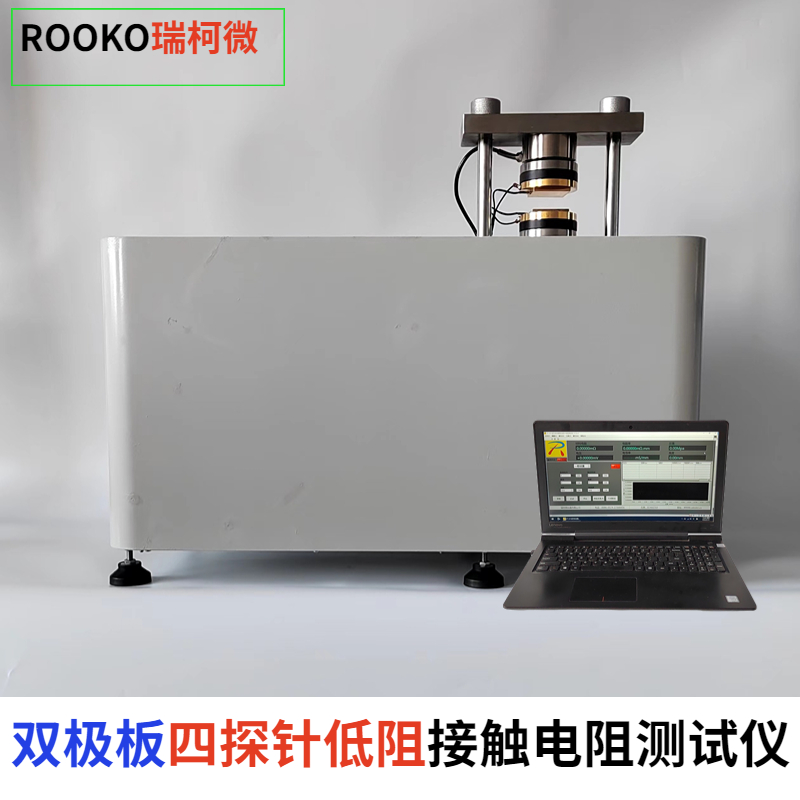

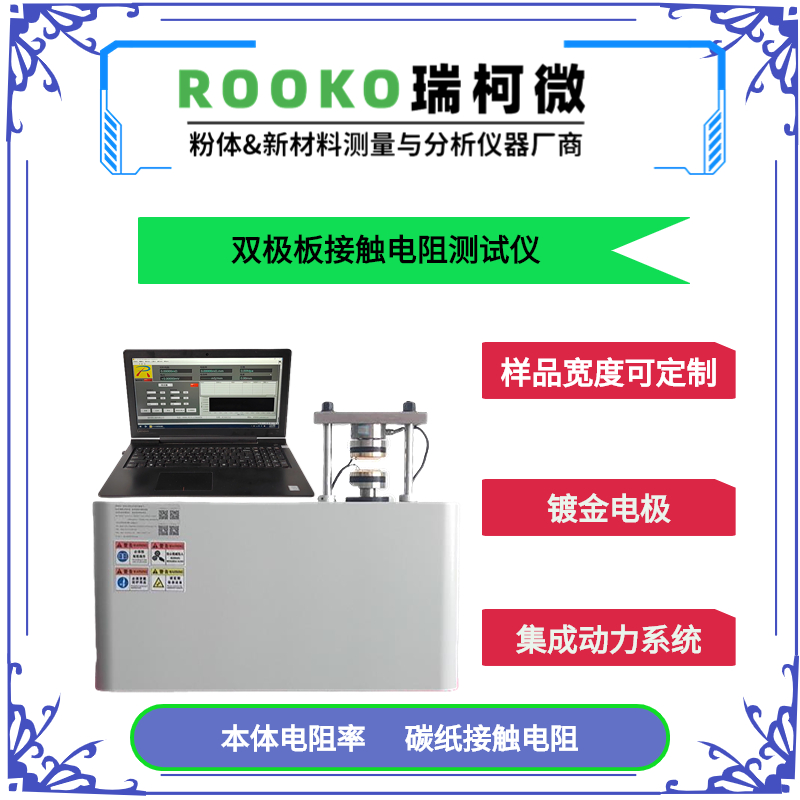

FT-541SJB自动双极板材料四探针低阻/接触电阻测试仪
发布时间： 2024-12-11 10:02:57 点击： 3389
FT-541SJB系列自动双极板材料四探针低阻/接触电阻测试仪（升级版本）
功能介绍Function Introduction
PC软件操作界面；自动生成图谱、报表；镀金电极
自动正/负电流输出，自动正/负电压测量
水平方向四探针方阻测量和垂直方向接触电阻分析
双极板材料本体电阻率
双极板与炭纸之间的接触电阻的测量和分析
参照标准Reference standards
GB/T 20042.6-2024质子交换膜燃料电池第6 部分双极板特性测试方法
GB/T 20042.3-2022质子交换膜燃料电池 第3部分：质子交换膜测试方法
GB/T 20042.7-2014质子交换膜燃料电池 第7部分：炭纸特性测试方法
参数资料technical data
|
测试项目/型号 |
FT-541SJB-341 |
FT-541SJB-361 |
FT-541SJB-300全检版本 |
|
1接触电阻垂直方向 |
10^-7～2×10^7Ω |
10^-8～2×10^4Ω |
10^-7～2×10^7Ω |
|
2.方块电阻水平方向 |
10^-5～2×10^5Ω/□ |
10^-6～2×10^2Ω/□ |
无 |
|
3.电流范围： |
1μA，10μA，100µA，1mA，10mA，1000mA |
100uA，1mA，10mA，100mA，1A，10A |
1μA，10μA，100µA，1mA，10mA，1000mA |
|
4.电阻精度： |
≤0.3%标准电阻 |
||
|
5.1.显示内容 |
PC软件显示：电阻、电阻率、方阻、温度、单位换算、温度系数、电流、电压、厚度 、电导率、电阻率、压强，过程图谱，数据管理，报表管理 |
||
|
5.2.显示内容差异项 |
FT-541SJB-300可应用于生产全检，配备扫码仪，碳纸使用次数设定，警报功能，配有样品测试平台，碳纸冲片机，可查询的数据统计. |
||
|
6加压方式 |
伺服电缸驱动 |
||
|
7.测试方式: |
四探针水平方向（体电阻率） 四端法垂直方向（接触电阻和电阻率） |
四端法测量垂直方向 接触电阻 |
|
|
8.压力范围选购： |
标配1000kg（0-4MPa）；选购：2000kg或按需定制 |
||
|
9.镀金电极选购： |
1）.样品形状为正方形（镀金电极5cm×5cm)，面积为25cm2； 2）.直径60mm；3）.可按需定制 |
||
|
10.立柱间距： |
500mm，配有样品载台；（可按需定制） |
||
|
11.厚度测量 |
垂直方向0.005-30mm |
||
|
12.工作电源: |
输入: AC 220V±10% ,50Hz 功 耗：<30W |
||
|
13.电压降功能选购 |
定制大电流恒流源测量，用于分析压接或焊接工艺等条件下的电压降变化 |
||
|
选购: 经济型FT-341SJB / FT-361SJB双极板材料四探针低阻/接触电阻测试仪(手动加压款) |
|||
标准配置外订购明细：
|
序号 |
型号 |
品名 |
单位 |
数量 |
备注 |
|
1 |
541-CSX |
测试线 |
套 |
1 |
|
|
2 |
09A |
标准电阻 |
个 |
1-5 |
选购规格和数量 |
|
3 |
06A |
四探针测试平台 |
套 |
1 |
含探头1个 |
|
4 |
06B |
四探针探头 |
个 |
1 |
直线型 |
|
5 |
340-TTZ |
镀金弹簧铜针4根 |
组 |
1 |
4根为一组 |
|
6 |
340-WTZ |
弹簧钨针4根 |
组 |
1 |
4根为一组 |
|
7 |
541SJB-RJ |
分析软件 |
套 |
1 |
|
|
8 |
PC |
电脑+打印机 |
套 |
1 |
依据客户要求配置 |
|
9 |
541-JL |
检测技术服务 |
份 |
1 |
计量证书1份 |
|
10 |
541-DJ |
镀金电极 |
组 |
1 |
2个电极为一组；可定制 |
|
|
541-YB |
延保服务 |
年 |
1-3 |
|
