燃料电池双极板 接触电阻测试仪实操与数据分析
燃料电池双极板作为电堆关键部件，其接触电阻直接影响电堆能量损耗与输出效率，是氢能产业质量控制的关键指标。本文结合**GB/T 20042.6-2024**标准，以**FT-541SJB系列自动双极板材料四探针低阻/接触电阻测试仪**为关键，从标准依据、工作原理、测试物料、实操流程、选型区别、故障排查及行业应用七大维度，系统讲解接触电阻测试与数据分析方法，为氢能检测提供合规参考。
一、测试标准依据
双极板接触电阻测试应该严格遵循国标与行业规范，关键标准包括：
- **GB/T 20042.6-2024《质子交换膜燃料电池 第6部分：双极板特性测试方法》**：明确接触电阻、垂直电阻率、水平方阻的测试流程、样品规格与数据判定要求，规定测试压力0.1-2.0MPa、电流密度40mA/cm²的基准参数。
- **T/CASME1929-2025《复合石墨双极板性能测试方法》**：补充复合极板各向异性导电性能的测试细则。
- **ASTM B193-20**：规范导电材料体积电阻率测试方法，适配合极板基材性能评估。
1. **接触电阻测试原理**：伺服电缸驱动镀金铜电极（5cm×5cm标准规格），将双极板与炭纸（模拟气体扩散层GDL）紧密夹持，施加梯度压力（0-4MPa）；仪器输出恒定电流（100μA-10A可调），采集电极间电压降，通过R=V/I计算总电阻，扣除炭纸与电极本体电阻后，得到双极板-炭纸界面接触电阻。
2. **水平方阻测试原理**：四探针垂直压覆双极板表面，探针间距1mm，通过恒流源与电压采集模块，按公式ρ=2πs·(V/I)计算材料本体电阻率，再转换为方块电阻（Ω/□），评估极板平面导电均匀性。
3. **仪器关键设计**：FT-541SJB采用测量均衡压力传感器（精度0.5级）、1μΩ级电阻分辨率与伺服闭环加压系统，支持“压力-电阻”曲线自动拟合，满足国标连续加压测试要求。
三、适配测试物料
FT-541SJB系列仪器适配合金电池全品类双极板及配套导电材料，覆盖氢能主流应用场景：
- **金属双极板**：316L不锈钢、钛合金、铝合金基材及表面涂层（镀金、石墨基、碳膜）极板，重点测试涂层界面接触电阻与基材方阻。
- **复合石墨双极板**：模压石墨、碳塑复合、碳纤维增强石墨极板，检测平面/垂直各向异性电阻率与接触稳定性。
- **炭纸/碳毡**：气体扩散层（GDL）基材，评估其与双极板的适配性及本体电阻率。
- **其他导电部件**：燃料电池集流板、导电连接片、电极毡等低阻材料的方阻与接触电阻检测。
四、标准化实操流程（FT-541SJB）
（一）测试前准备
1. **仪器校准**：开机预热30min，使用标准电阻器（精度0.01%）校准电阻通道，误差控制在±0.3%内；检查镀金电极无氧化、划痕，四探针无弯曲变形。
2. **样品预处理**：取5片待测双极板（有效样品≥3片），用无尘布蘸无水乙醇清洁表面油污、杂质，避免损伤涂层；置于25℃±1℃、湿度50%±5%环境恒温24h，消除温湿度影响。
3. **环境设置**：在屏蔽电磁干扰的实验室操作，避免强电场、振动干扰；准备国标约定规格炭纸（5cm×5cm），每次测试更换新炭纸。
（二）样品安装与参数设置
1. **接触电阻测试组装**：将下镀金电极置于载台，铺放炭纸→双极板样品→二层炭纸→上镀金电极，确保叠层对齐、无偏移，模拟电堆实际装配状态。
2. **方阻测试组装**：更换四探针夹具，将双极板平放在绝缘载台，调整探针高度至轻压样品表面（压力10-50g），固定探针间距1mm。
3. **参数配置（按GB/T 20042.6-2024）**：
- 电流：接触电阻选100mA，方阻选10mA（低导电材料可调至1mA）；
- 压力范围：0-2MPa，步长0.1MPa，终止条件：连续两次电阻变化率≤5%；
- 数据采集：每压力点稳定3s后记录，同步采集电阻、压力、厚度、温度数据。
（三）启动测试与数据记录
1. 启动仪器，伺服电缸自动加压，实时显示压力-电阻曲线、方阻数值及温度变化。
2. 测试结束后，仪器自动保存数据，生成原始数据表、变化趋势图及统计报告（含大值、小值、平均值）。
3. 更换样品重复测试，每组至少3次有效试验，剔除异常数据后取均值。
（四）数据分析与判定
1. **接触电阻分析**：提取1.5MPa（国标基准压力）下的接触电阻值，金属涂层极板合格阈值≤10mΩ·cm²，复合石墨极板≤20mΩ·cm²；电阻随压力变大趋于稳定，无突变则界面接触良好。
2. **方阻分析**：水平方阻均匀性偏差≤5%为合格，反映极板导电一致性；垂直电阻率（新增国标项目）需≤0.01Ω·cm，保障电流垂直传输效率。
3. **异常数据处理**：数据离散度大时，检查样品表面清洁度、炭纸一致性或电极平整度；曲线突变多为样品划痕、涂层脱落或装配偏移。
五、仪器选型区别
FT-541SJB系列分**自动型（FT-541SJB）**与**经济型（FT-361SJB）**，适配合不同场景需求，关键差异如下：
- **FT-541SJB（自动高配版）**：伺服电缸自动加压（0-4MPa）、PC软件智能分析、四探针/四端法双模式一键切换、数据自动报表导出；适合企业质检、合作机构检测与高校科研，批量测试运转顺畅、数据可追溯。
- **FT-361SJB（经济型）**：手动加压、液晶显示、基础数据存储；功能精简、操作简便、高性价比；适合中小规模企业研发试制、小批量抽检。
选型关键参考：**测试批量、精度要求、数据追溯需求**，批量质检优先自动型，研发试制可选经济型。
六、常见故障与排查方法
1. **电阻数据波动大、重复性差**
- 原因：样品表面不洁、炭纸批次差异、电极氧化、压力不稳定；
- 排查：清洁样品、更换同规格新炭纸、抛光镀金电极、校准压力传感器。
2. **接触电阻数值偏高**
- 原因：涂层脱落/划痕、装配偏移、压力不足、电流设置不合理；
- 排查：检查样品外观、重新对齐叠层、优化测试压力、按材料导电性调整电流。
3. **四探针方阻无数据/异常高**
- 原因：探针弯曲、接触不良、样品绝缘层未去除、探针间距偏移；
- 排查：校正探针、清洁探针与样品表面、去除绝缘层、校准探针间距至1mm。
4. **仪器无法加压/压力显示异常**
- 原因：伺服电机故障、压力传感器校准失效、机械结构卡顿；
- 排查：重启仪器、重新校准压力、清理机械导轨异物，联系售后维护。
七、应用行业场景
FT-541SJB系列仪器聚焦氢能产业链，覆盖**燃料电池制造、新能源汽车、氢能储能、高校科研**五大关键领域：
- **燃料电池电堆生产**：金属/复合石墨双极板出厂全检，保障电堆装配一致性与发电效率。
- **新能源汽车氢能动力**：整车厂配套双极板入厂抽检，筛选低接触电阻极板，降低电堆能耗。
- **氢能储能与分布式发电**：储能电站燃料电池部件检测，适配合长周期稳定运行需求。
- **高校与科研院所**：新材料研发（如新型涂层、复合极板）、工艺改良（涂层厚度、表面处理）的性能评估。
- **合作机构**：提供双极板接触电阻、方阻合规检测服务，出具国标认可报告。
总结与引导
燃料电池双极板接触电阻测试是氢能产业质量管控的关键环节，严格遵循GB/T 20042.6-2024标准、规范实操流程、误差可控数据分析，是保障电堆性能的关键。**FT-541SJB系列自动双极板材料四探针低阻/接触电阻测试仪**以误差可控、自动化、合规性优势，适配合双极板全品类测试需求，助力企业把控产品质量、优化生产工艺。
如需进一步了解FT-541SJB系列仪器具体参数、实操教程、样品测试指导，可咨询行业深耕技术团队，获取定制化双极板接触电阻测试解决方案，助力企业完成合规质控，优化氢能材料检测管控效率。
燃料电池双极板作为电堆关键部件，其接触电阻直接影响电堆能量损耗与输出效率，是氢能产业质量控制的关键指标。本文结合**GB/T 20042.6-2024**标准，以**FT-541SJB系列自动双极板材料四探针低阻/接触电阻测试仪**为关键，从标准依据、工作原理、测试物料、实操流程、选型区别、故障排查及行业应用七大维度，系统讲解接触电阻测试与数据分析方法，为氢能检测提供合规参考。
一、测试标准依据
双极板接触电阻测试应该严格遵循国标与行业规范，关键标准包括：
- **GB/T 20042.6-2024《质子交换膜燃料电池 第6部分：双极板特性测试方法》**：明确接触电阻、垂直电阻率、水平方阻的测试流程、样品规格与数据判定要求，规定测试压力0.1-2.0MPa、电流密度40mA/cm²的基准参数。
- **T/CASME1929-2025《复合石墨双极板性能测试方法》**：补充复合极板各向异性导电性能的测试细则。
- **ASTM B193-20**：规范导电材料体积电阻率测试方法，适配合极板基材性能评估。
FT-541SJB系列仪器完全契合上述标准要求，支持四探针方阻与四端法接触电阻同步测试，数据可直接对标国标判定阈值。

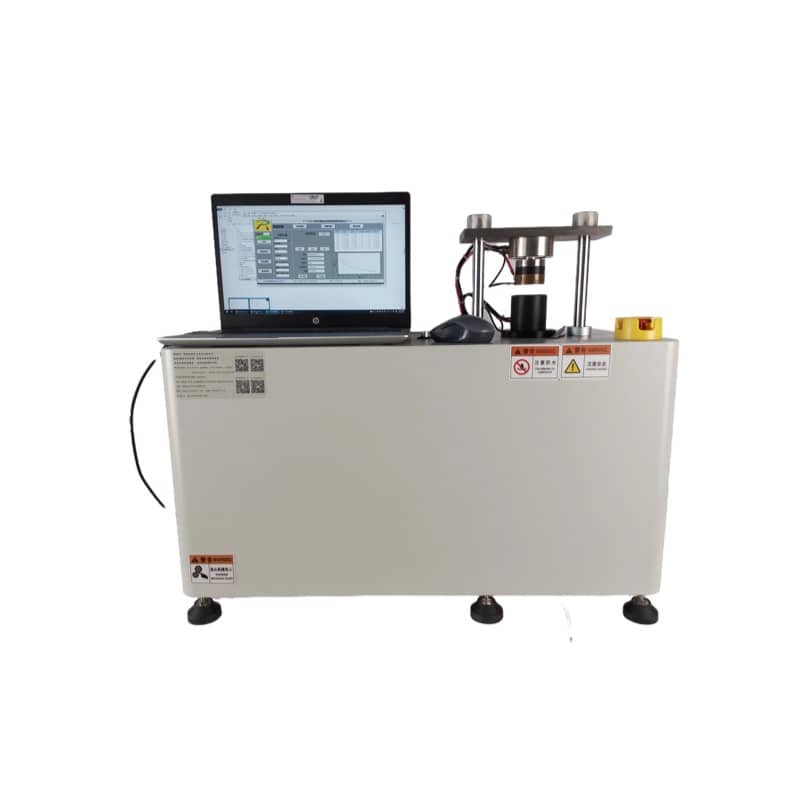

FT-541SJB系列自动双极板材料四探针低阻/接触电阻测试仪实拍图
