全自动四探针测试仪原理及方阻标准化测试流程
在电子材料、半导体、薄膜导电行业，方块电阻、体积电阻率是评估材料导电性能的关键指标，直接影响产品导通效果、电磁屏蔽能力与使用周期。随着轻薄镀膜、导电薄膜、芯片基材的普及，方阻检测逐渐走向标准化、自动化，全自动四探针测试仪成为实验室研发与产线品控的常规设备。本文围绕检测标准、设备原理、适配物料、标准化测试流程、选型区别、故障排查及应用行业展开讲解，自然结合 FT-3110 系列全自动四探针测试仪。
一、检测标准：统一规范，奠定试验基础
导电薄膜与板材方阻测试，需要遵循多类通用标准作为试验依据，常用制式规范包含 GB/T 15519《导电玻璃方块电阻测试方法》、GB/T 22476《柔性薄膜电阻率测定》、ASTM F398《四探针法半导体材料电阻测试》、SJ/T 10716《薄膜方阻检测规范》等。
标准统一约定探针间距、测试电流、环境温湿度、样品放置要求、数据换算公式，规避操作差异带来的试验偏差。针对薄层镀膜、透明导电膜、半导体基材等不同材质，标准还区分了方块电阻、面电阻、体积电阻率的计算逻辑，保障数据互通与比对价值。

FT-3110 系列全自动四探针测试仪，整体程序逻辑与参数设置贴合通用标准要求，试验流程制式化，满足企业来料检验、出厂检测、研发试验的合规需求。

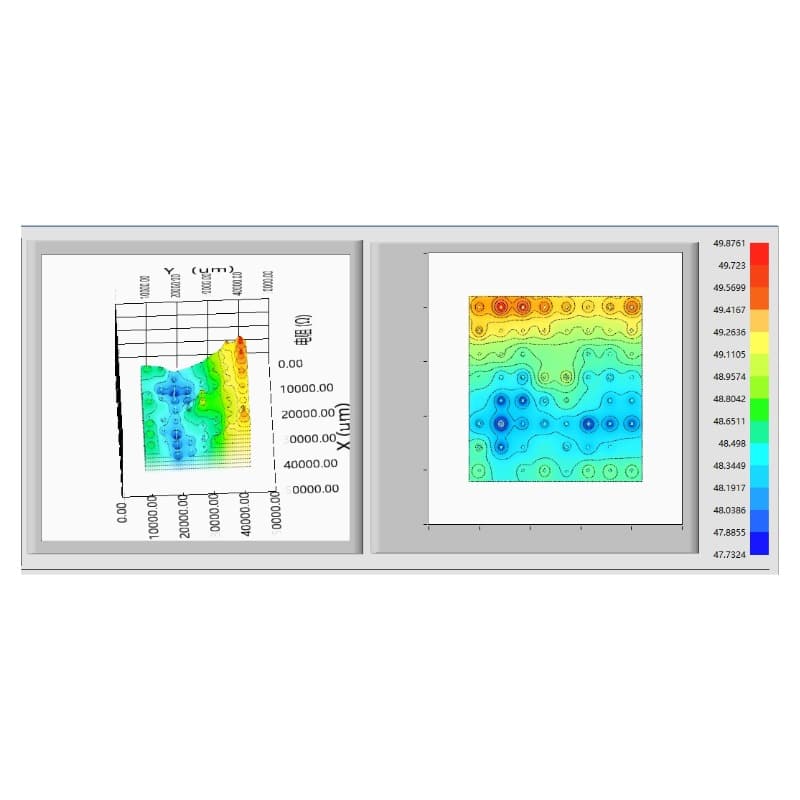

                                                              FT-3110系列全自动四探针测试仪报表图谱

二、设备工作原理：四探针结构，弱化接触干扰

全自动四探针测试仪采用四线检测结构，也是目前行业适配度较高的电阻测试方案。设备排布四根等距金属探针，外侧两根探针负责输出恒定微弱电流，内侧两根探针采集材料表面电压信号，依托电压、电流数值，结合探针间距与样品厚度，自动核算方块电阻、面电阻及体积电阻率。
区别于传统二电极检测方式，四探针结构可以合理弱化电极接触电阻、表面接触不良带来的数值波动，适配低阻、高阻、薄层材料的多范围检测。
FT-3110 系列搭载程控恒流源与高灵敏信号采集模块，运行平稳，信号采集测量均衡，可自动切换电流档位、量程模式，适配宽区间电阻测试，减少人工参数调整步骤，运转顺畅优化检测效率。
三、适配测试物料：多品类覆盖，适配导电基材
四探针测试方式适配片状、薄膜、块状、涂层类导电物料，多维度覆盖电子制造与新材料领域：
透明导电薄膜：ITO 薄膜、FTO 镀膜、银纳米线薄膜、石墨烯导电膜、PET 导电膜；
半导体基材：硅片、锗片、半导体晶圆、掺杂基底材料；
金属及涂层材料：金属薄板、导电涂层、导电油墨固化层、镀铜镀银薄层；
复合导电材料：导电硅胶、碳系板材、屏蔽薄膜、柔性电路基材。
FT-3110 支持薄膜、薄片、硬质板材多形态样品放置，可自由调整测试量程，适配多种电阻率区间物料检测。
四、方阻标准化测试流程：规范步骤，保障数据稳定
依托行业通用规范，结合 FT-3110 设备操作逻辑，标准化方阻检测流程清晰易懂，适合长期重复性作业。
样品预处理：清理样品表面灰尘、油污与杂质，保持板面平整洁净，避免表层异物影响探针接触；将样品放置在恒温环境静置，稳定材料电学特性。
设备开机校准：启动 FT-3110 系列仪器，完成基线归零、量程自检、探针状态检测，确认设备信号采集正常。
样品放置定位：将待测材料平整放置于绝缘测试台面，避开边缘、折痕、涂层破损区域，选取平整均匀的中间区域作为测试点位。
自动加压检测：设备探针自动匀速下落，轻柔接触样品表层，系统输出恒定电流并采集电压信号，自动完成单次方阻测算。
多点取样记录：同一样品选取 3 至 5 个不同点位重复测试，核算平均值与波动范围，降低局部材质不均造成的误差。

数据储存导出：测试数据自动储存，可一键生成试验记录与报表，方便批次追溯与数据留存。

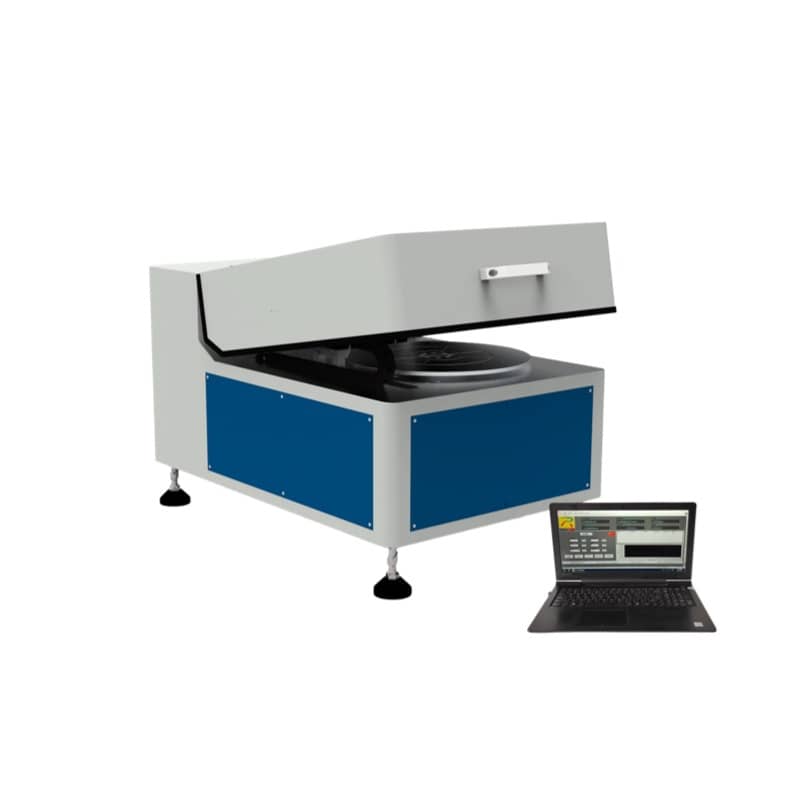

                                                 FT-3110系列全自动四探针测试仪实物图

五、设备选型区别：按需匹配工况需求

市面四探针设备分为手动款、半自动款与全自动款式，选型应该结合检测频次、物料类型、管控要求合理筛选。
手动四探针设备依赖人工下压探针，接触力度不易把控，数值波动偏大，仅适合低频粗略试验；
半自动机型需要人工切换量程、调整参数，适合中小型实验室常规使用；
FT-3110 系列全自动四探针测试仪，采用电动自动升降探针、智能量程切换、多点自动检测功能，无需人工反复调试，测试一致性表现稳定，适配产线批量质检、第三方合作机构检测、新材料研发等高要求场景，款式丰富，可按需选型参考。
六、常见故障与日常排查：减少试验偏差
长期连续使用过程中，受环境粉尘、样品残留、耗材损耗影响，容易出现小范围异常，简单维护即可优化使用状态。
数据波动偏大：多为探针沾染污渍、样品表面不洁、放置不平整导致，定期清洁探针头部、规范样品预处理流程即可调整；
探针升降卡顿：检查传动部件是否存在杂物堆积，定时做好清洁养护，保障设备运行平稳；
量程识别异常：重启设备重新自检，核对测试模式与物料类型匹配度，规避参数设置错误；
数值无变化或无信号：检查线路连接与探针损耗情况，及时更换老化探针配件，维持采集稳定。
FT-3110 结构布局合理，日常养护简单，可稳步延长设备使用周期。
七、应用行业：多领域落地，完善导电性能管控
全自动四探针测试仪多品类应用于电子信息、光伏光电、半导体、新材料、涂装等领域。光电企业用于导电玻璃、光学镀膜方阻筛查；半导体行业完成晶圆与基底材料电学性能检测；柔性电子、薄膜厂商管控导电薄膜批次稳定性；涂料与油墨企业检测导电涂层固化后的电阻参数；科研单位用于新型导电材料、复合基材的研发试验。
合规的方阻检测手段，可优化产品生产工艺，减少不良品流出，助力行业品质体系完善。
总结与引导
综合来看，全自动四探针测试仪依托成熟的四线法原理，搭配标准化操作流程，是导电薄膜、半导体、涂层材料方阻检测的合适之选。严格遵循国标与通用测试规范，统一操作步骤与环境条件，能够稳妥保障试验数据的可比性与参考价值。
FT-3110 系列全自动四探针测试仪贴合市面通用测试标准，自动化运行设计简化操作流程，量程覆盖范围广，测试数据稳定，适配薄膜、板材、半导体等多种物料检测。
如果需要了解设备详细参数、操作教程、定制化测试方案，可对接行业深耕技术团队，获取完善的电学性能检测配套方案，助力企业精细化完成导电材料品质管控。
