金属导体、炭素材料、导电复合材料等导体材料的电阻率与电导率，是评价材料导电性能的基础参数。在电线电缆、有色冶金、锂电新能源、电力电气等行业，来料检验、工艺比对与新材料研发都需要可靠的导体电阻测量设备。FT-300A 系列导体材料电阻率测试仪采用四端测量法，通过电流回路与电压回路分离，减少引线与样品接触面带来的测量干扰，覆盖多款量程配置，适配不同规格导体样品的检测需求。
设备工作原理基于四端检测架构。仪器输出稳定恒定电流通入导体试样，同步采集试样两端电压信号，依托欧姆定律换算电阻值。结合试样横截面尺寸与测量长度，自动运算电阻率与电导率。仪器可自动切换输出正、负电流，同步采集正负电压信号，抵消测试过程中的热电势误差。内置温度采集模块，可根据环境温度完成数据补偿，弱化室温波动对导电参数的影响。
FT-300A 系列包含四款机型，主要差异体现在电阻量程与测试电流范围。FT-300A1 电阻测量范围 10⁻⁷至 2×10⁷Ω，测试电流自动档位覆盖 1μA 至 1A，量程覆盖较宽，适合多数常规导体材料的通用检测。FT-300A2 电阻范围 10⁻⁶至 2×10⁷Ω，电流同样自动档位 1μA 至 1A，适合对下限要求略高的样品。FT-300A3 电阻范围 10⁻⁵至 2×10⁶Ω，测试电流固定为 1μA、10μA、100μA、1mA、10mA 五档，适合中等电阻区间的样品。FT-320 电阻范围 10⁻⁸至 2×10⁴Ω，测试电流 0 至 10A，大电流输出适合低阻金属导体的精密测量。
电压测量方面，四款机型统一配置 2mV、20mV、200mV、2V 四档量程，测量偏差 ±0.1% 读数，分辨率对应 0.1μV、1μV、10μV、100μV。电阻误差均≤0.3%，采用标准电阻校验。

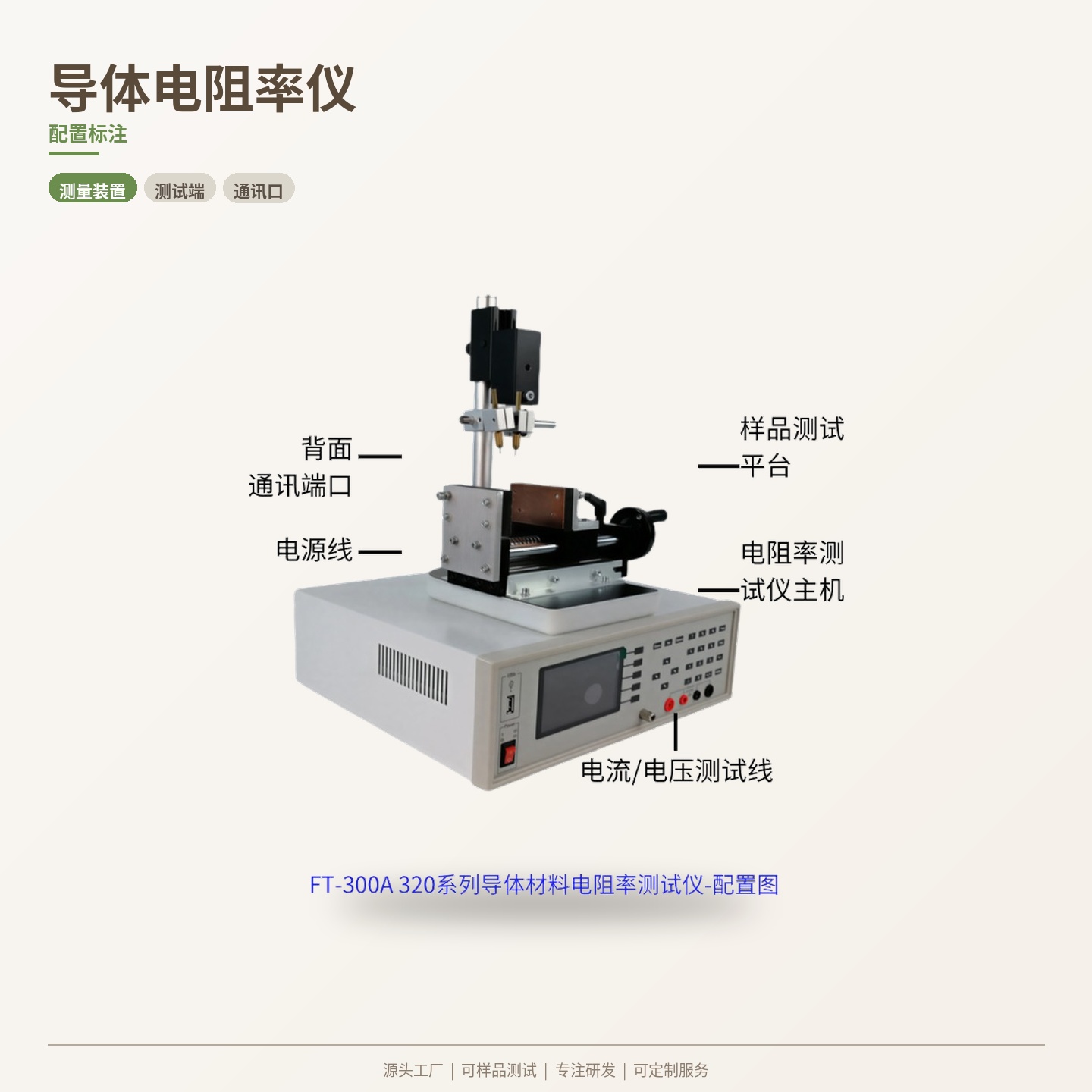

测量装置方面，设备标配 07A-50-100 测量装置，样品高 / 宽 / 直径不超过 50mm，夹持样品长度 100mm，一体式结构。针对大尺寸样品，可选用不同规格的扩展装置：07A-100 样品尺寸≤100mm，07A-200≤200mm，07A-350≤350mm，07A-500≤500mm，07A-600≤600mm。其中 07A-100 及以上为分体式结构，电流电极接触面积≥80%。装置支持非标尺寸定制，适配棒材、线材、排材、箔材等不同形态样品。
整机配备中英文双语液晶操作面板，显示屏可显示压力参数、通讯状态、电阻、电阻率、电导率、实时电流电压、温度补偿开关、试样尺寸录入、单位转换、试样形态选择、温度系数、实时压强、分选阈值等信息。支持电阻率与电导率单位自动切换。机身预留 USB 与 RS232 双通讯接口，配合上位机软件可实现测试数据采集、曲线图谱生成、报表存储与管理。选配数据分析系统后，可完成测试数据归档管理与报表打印输出。
设备适用范围覆盖多品类导体材料。金属导体方面，可检测棒材、线材、排材、箔材；炭素与碳基导电材料、导电复合材料、导电薄膜、导电浆料等也在适配范围内。在电线电缆行业用于导体电阻出厂检验；在有色冶金领域用于铜铝型材导电性能评价；在锂电新能源行业用于集流体与导电材料筛查；在炭素行业用于石墨制品电阻率测试。
选型时可以从三个维度判断。一看样品电阻量级：常规材料选 FT-300A1 通用型；低阻大电流导体选 FT-320；中等电阻选 FT-300A3。二看样品尺寸：小尺寸选标配 07A-50-100；大尺寸棒材排材选对应规格扩展装置。三看数据管理需求：需要完整曲线记录与报表输出选配上位机软件。设备定期采用 09A 标准电阻组件完成校准，保障长期测试数据稳定。
