金属材料电阻率与电线电缆导体电阻率测试设备选型解析
发布时间： 2026-10-09 11:44:17 点击： 24
在金属材料导电性能检测中，四端法是测量低阻导体电阻率的常用方案。FT-320A 与 FT-300B 均采用四端测量架构，通过电流回路与电压回路分离，消除引线与接触电阻对结果的干扰，但两款设备的定位、标准适配与夹具配置存在明显区分，选型时需要根据检测对象判断。
FT-320A 定位为通用金属材料电阻率电导率测试仪。设备输出多档位恒定直流电流，档位涵盖 100μA、1mA、10mA、100mA、1A、10A，同步采集双向电压信号，抵消热电势干扰。电阻率测量范围 2×10⁻⁸至 10⁴Ω・cm，电阻范围 2×10⁻⁸至 10⁴Ω，电阻分辨率 0.01μΩ。电压配置 2mV、20mV、200mV、2V 四档，分辨率对应 0.1μV 至 100μV。
FT-320A 可自动运算多项参数：单位长度电阻、体积电阻率、质量电阻率、电导率以及直流电阻比率。录入实时温度数值后，依托金属温度系数统一换算至 20℃标准工况下的电阻率结果，减少室温波动带来的数据偏移。直流电阻比率功能可用于同一样品不同点位或不同工艺处理后的导电性能对比，适合合金配方、退火工艺、冷加工工艺对电阻率变化规律的研究。
设备配备四端刀刃式测量夹具，电压端子采用刀刃结构，刃口平行排布且垂直于试样轴线，电压端子与电流端子间距不小于试样横截面周长的 1.5 倍，弱化接触电阻带来的偏差。样品形态覆盖长条状截面均匀金属试样，包括金属线材、圆棒、矩形棒材、金属带材、铜铝导电排以及拉制轧制导电合金型材。材质方面可检测纯铜、无氧铜、铜合金、纯铝与铝合金、银、镍、铁、低碳钢、电工钢及多规格导电合金。执行标准包括 GB/T 351-2019、IEC 60468、IEC 62812、ASTM B193、ASTM B63、JIS H0505 等多项国内外标准。

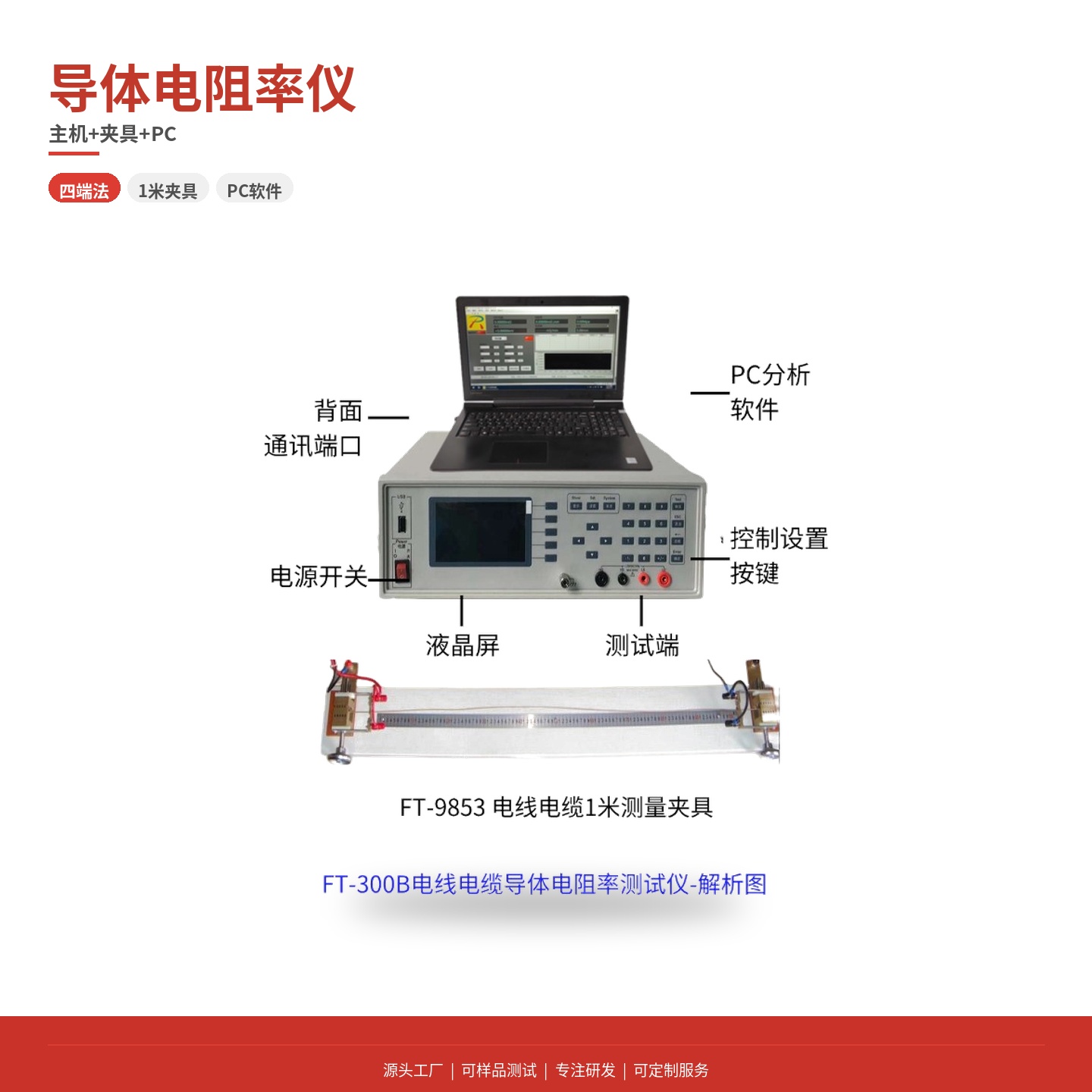

FT-300B 定位为电线电缆导体电阻率测试仪。设备输出电流 0 至 10A，电阻分辨率 0.01μΩ，测试波动 ±0.05% 读数 ±5 字。电阻率测试范围 10⁻⁸至 2×10⁴Ω・cm，电导率范围 5×10⁻⁵至 10⁸S/cm。电压档位与 FT-320A 一致，为 2mV、20mV、200mV、2V 四档。
FT-300B 配套 LX-9853 通用导体电阻夹具，电位夹具内侧间距固定为 1000±1mm，刀口平直，刀口宽度 2mm，夹具自重 10kg，外形尺寸 1300mm×125mm×16mm，适配试样截面积约 900mm²，试样直径可达 30mm。1 米固定间距是电线电缆导体电阻测试的典型配置，符合行业常规检测习惯。设备外接温度传感器采集试样实时温度，依托金属温度系数输出标准温度下的检测结果。
FT-300B 执行标准全部围绕电线电缆行业：GB/T 3048.4-2025 导体直流试验、GB/T 3048.2-2007 金属材料电阻率试验、GB/T 3952-2016 电工用铜线坯、GB/T 3953-2024 电工圆铜线、GB/T 3954-2022 电工圆铝杆、GB/T 3955-2009 电工圆铝线以及 GB/T 3956-2008 电缆的导体。检测对象为电线电缆导体、漆包线、铜质线材、合金导线、铝质线材等金属线束导体，主要服务线缆生产企业的来料抽检与成品检测。
选型时可以从两个维度判断。如果检测对象是多样化的金属材料，需要测试体积电阻率、质量电阻率、直流电阻比率等扩展参数，且需要满足 IEC、ASTM 等国际标准，选 FT-320A 更为合适。如果检测对象集中在电线电缆导体，需要 1 米固定间距夹具，执行 GB/T 3048 系列电缆标准，选 FT-300B 更为适配。两款设备均可选配 PC 数据分析软件，完成测试数据采集、报表生成与存储，并可搭配 09A 标准电阻组件完成设备校准。
