GB/T 32993 碳纤维电阻率测定，FT-320TXW 单束丝体积电阻率测试设备
发布时间： 2026-10-09 11:46:59 点击： 26
碳纤维的体积电阻率是评价其导电性能的关键物性指标，与纤维石墨化程度、碳化工艺水平密切相关。在航空航天复合材料、新能源、风电叶片等领域，碳纤维的导电性能直接影响制品的电磁屏蔽、静电疏导与结构健康监测能力。依据 GB/T 32993-2016《碳纤维体积电阻率的测定》以及 ISO 13931:2013 国际标准，碳纤维体积电阻率测试分为单丝法与纱束法两种路径，FT-320TXW 系列碳纤维单 / 束丝体积电阻率测试仪即针对这两类测试方案设计。
设备采用四端测量方式。电流回路与电压回路相互分离，输出多档位恒定直流电流，采集试样两端微小电压信号，减少引线电阻与电极接触电阻对测量结果的干扰。仪器可自动切换正向与反向电流输出，同步完成双向电压采集，弱化热电势带来的数值偏移。电阻采集分辨率可达 0.01μΩ，电阻测量范围 10⁻⁸至 2×10⁴Ω，电阻率测量范围 10⁻⁸至 2×10⁴Ω・cm。
测试电流档位覆盖 100μA、1mA、10mA、100mA、1A、10A 六档。其中 100μA 至 100mA 档位电流波动控制在 0.1%，1A 与 10A 档位电流波动控制在 0.15%。电压测量分为 2mV、20mV、200mV、2V 四档，分辨率对应 0.1μV、1μV、10μV、100μV，适配微量电压信号采集。设备内置温度采集模块，可根据环境温度完成数据补偿，减少室温波动带来的测量偏差。

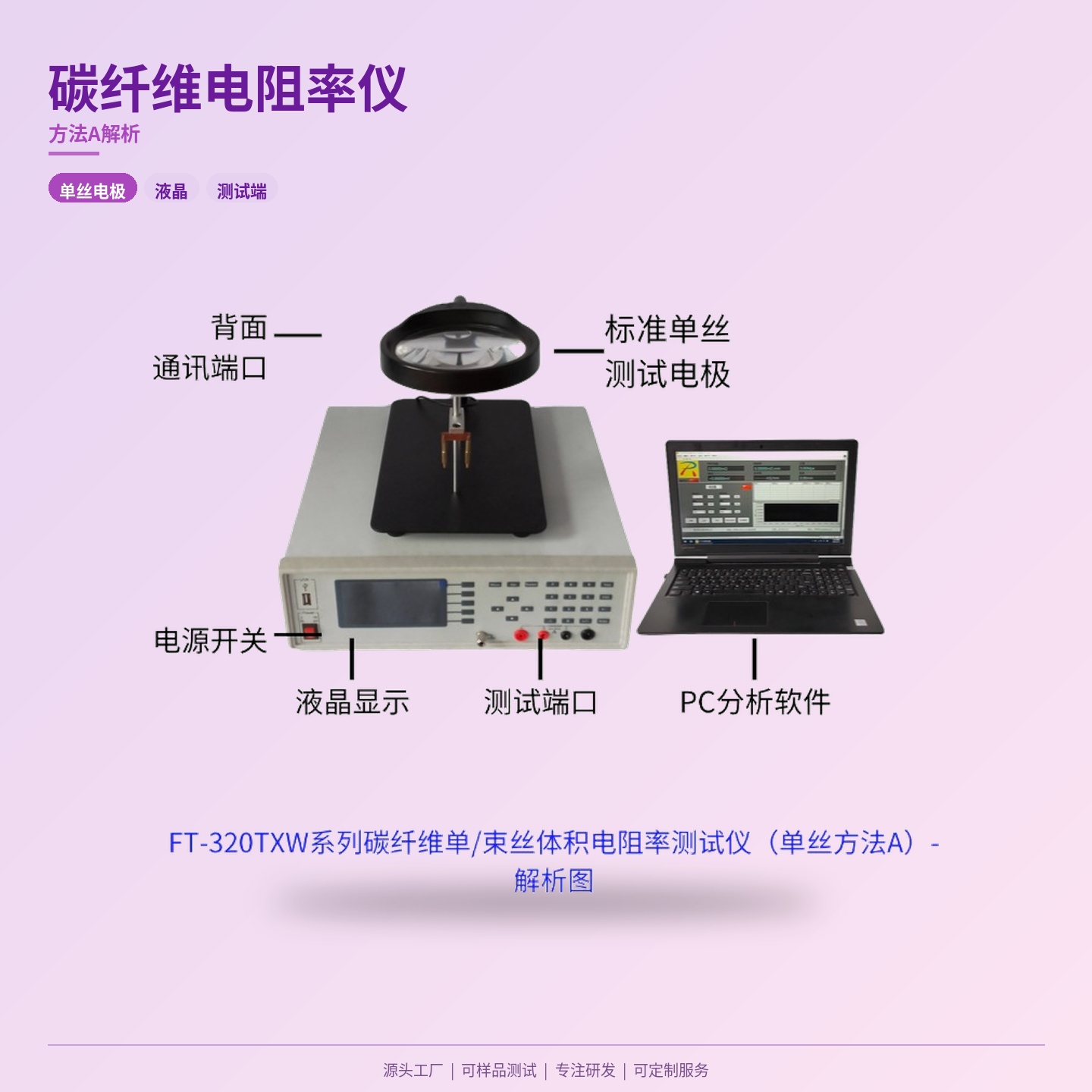

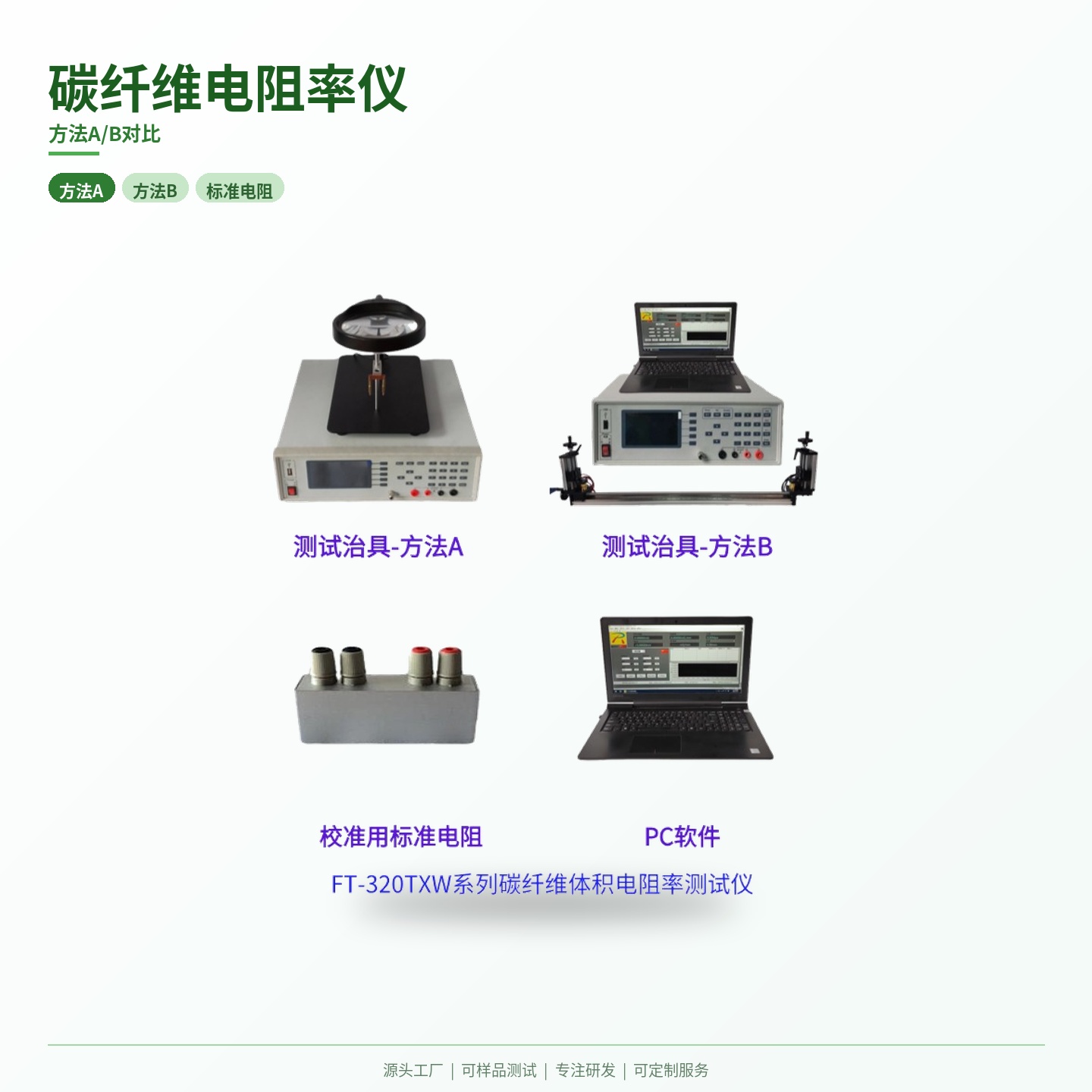

设备提供两种测试治具方案，对应不同测试对象。方法 A 单丝治针对碳纤维单丝检测，电极间距标准设定为 25mm，配备试样拉直结构，测试时需要提供样品张力数据。单丝法下，横截面积由单丝实测直径换算得出，结合电阻与有效长度自动运算体积电阻率。单丝法适用于需要精确评价单根纤维导电均匀性的科研场景，但对试样制备与操作手法要求较高。
方法 B 纱束治针对碳纤维纱束检测，标配测试行程 1000mm，配备镀金电极、刻度尺与行程锁紧装置。纱束法下，横截面积依托材料密度与线密度参数计算得出，完成电阻率换算。纱束法测试样品制备相对简便，适合生产企业批次抽检与常规质量比对。镀金电极化学性质稳定，在碳纤维表面接触时不易产生氧化层干扰，有助于保障长期使用后的接触一致性。
设备配备液晶显示操作界面，支持中英文双语切换。面板与配套 PC 软件同步展示电阻、电阻率、电导率、温度、横截面积、试样尺寸、电流、电压等数据，支持单位自动换算。选配数据分析系统后，可完成测试数据归档管理、测试报表生成与打印输出。
在实际检测中，样品状态对结果影响明显。碳纤维表面上浆剂会改变电极接触状态，必要时按标准要求做表面处理。单丝测试时，张力过大容易拉断细丝，张力不足则造成试样松弛、长度测量偏差；纱束测试时，丝束排布应该均匀平整，避免扭结或局部堆叠导致横截面积计算偏差。开展不同批次样品比对时，测试方法、电极间距、张力、电流档位等全套条件应该保持一致。
设备适用范围覆盖碳纤维单丝、碳纤维纱束以及炭纤维复合导电原料。在碳纤维生产企业，用于来料与成品性能核验；在新材料实验室，用于配方研发与工艺优化；在院校与合作检测机构，用于材料电学特性研究与合规性能评定。执行标准涵盖 GB/T 32993-2016、ISO 13931:2013、BS ISO 13931:2013、KS L ISO 13931-2018 以及 JIS R7609:2007，可满足国内与出口产品的多标准检测需求。
