全自动接触电阻测试仪开机到出报告SOP导读
发布时间： 2026-10-26 20:55:24 点击： 20

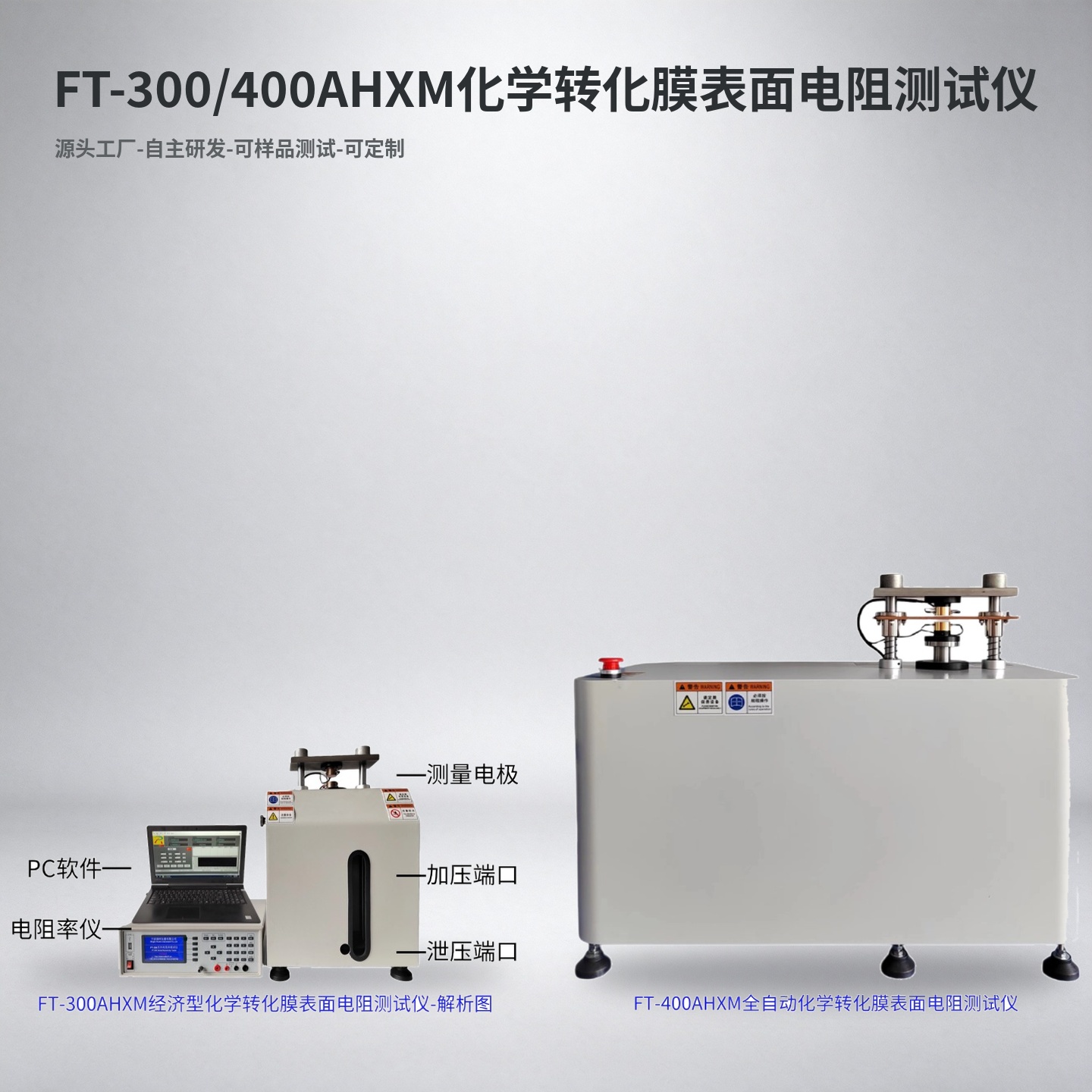

全自动接触电阻测量要让不同班次操作员做出一致数据，关键是把操作写成作业指导书。FT-400AHXM自动化学转化膜表面接触电阻测试仪从开机、校准、参数调用、放样、测量到归档，每个环节都有明确动作。本文按SOP顺序导读一次完整测量流程，说明操作员每一步做什么、看什么、记什么，帮助实验室把流程固化下来。
导读
全自动接触电阻测量要让不同班次数据一致，关键是把操作写成作业指导书。本文按SOP顺序导读从开机、校准、参数调用、放样、测量到归档的完整流程，说明FT-400AHXM操作员每一步做什么、看什么。
SOP适用范围
本SOP适用于FT-400AHXM化学转化膜表面接触电阻常规测量，覆盖铝合金化学转化膜、导电氧化膜与低电阻防护涂层试样。异形件与定制电极测量按补充规程执行。SOP由实验室负责人批准发布，操作员经培训考核后上岗。SOP版本更新时，旧版记录归档备查。
开机前检查
开机前先看三件事：电源为AC220V，地线接好；测试线400-CSX连接主机与电极；工位台面平稳，温湿度显示在记录范围。双立柱与直线光轴区域无杂物。检查完毕开机，软件启动后进入主界面，确认温湿度模块读数正常。
校准核查
开机后先运行电阻校准模块，用09A标定电阻件核对一次。把标定件放在下电极，启动校准流程，读数与标定值偏差在允许范围内即通过。FT-400AHXM校准模块标配，核查记录写入工作日志。偏差超限时停止测量，联系工程师处理，不强行开始批次检测。
参数调用
从预设参数组调用当前产品的测量条件：电流档位、压强200psi、恒压时间、上下限。操作员核对产品型号与预设组名称一致。新产品先由工艺部门建立预设组，操作员不自行修改参数。参数调用后，界面显示当前条件，放样前再核对一次。
试样放样
试样编号核对后放在下电极中心，膜面朝上，不触摸测量区域。试样边缘距电极至少五毫米。异形件托不住下电极时，换用定制电极。放样完毕确认试样平稳，启动伺服加压。FT-400AHXM双立柱结构留出放样空间，操作不与立柱干涉。
启动测量
启动后伺服加压自动进行，实时压强数字显示在窗口。压力到200psi后进入恒压阶段，按设定时间保持。恒压结束，正负电流自动交替采集电压信号，软件换算接触电阻、电阻率与电导率。厚度同步自动采集。全程操作员只需观察曲线与压强显示。
读数确认
测量结束，窗口显示读数与是否超限。落在区间内，记录归档；超限则复压一次确认。复压仍超限，试样隔离，批次记录标记。读数离散大时，检查试样表面与放样位置。FT-400AHXM动态图谱显示本次测量曲线，曲线平稳说明过程正常。
数据归档
每件试样数据随批次号自动归档，包含读数、厚度、压强、温湿度与电流档。批次测量结束，软件生成统计报表。操作员核对报表件数与抽样方案一致，签字归档。选配整套输出工位的，报告随测随打，纸质件与电子数据一并保存。
关机与记录
批次完成后，把电极表面轻拭清洁，断电关机。工作日志记录：测量批次、件数、超限件数、校准核查结果与异常处理。操作员签名。下一班次交接时，调出当班报表即可了解检测情况，不必口头复述。
异常处理
异常分三类处理：读数异常按清洁、换位置、标定件核对顺序排查；设备报警按提示信息停机检查，联系工程师；环境温湿度超范围，记录在案并评估是否补测。各项异常处理过程写入日志，体系核查时可追溯。
SOP执行要点
SOP执行的关键是三步不动：参数不动，按预设组调用；条件不动，压强恒压时间一致；流程不动，每班按同一顺序执行。FT-400AHXM把这些要点固化在程序与软件里，操作员照单执行即可。SOP定期回顾，随产品与标准更新修订。
