硅单晶电阻率直排四探针测定条款逐项拆解
发布时间： 2026-10-26 20:59:02 点击： 22
硅单晶电阻率是半导体材料来料验收与工艺验证的基础参数，现行国标给出直排四探针法与直流两探针法两类测定路径。本文按GB/T 1551-2021的条款顺序，拆解样品形态、电极排列、探针间距、电流方向、几何修正与记录要求六个环节，说明每条条款的执行要点，并结合FT-351A高温四探针电阻率测试仪的探针配置、程序控温与数据输出说明设备如何承接条款，供硅材料质检与实验室人员对照作业。
导读
直排四探针法是硅单晶电阻率测定的常用路径，条款覆盖样品、电极、读数与修正多个环节。本文按GB/T 1551-2021的顺序逐条拆解执行要点，并对照FT-351A的探针与控温配置说明设备落地方式，供硅材料质检人员对照作业。
标准的适用对象与样品形态
GB/T 1551-2021面向硅单晶电阻率的测定，覆盖单晶片、单晶锭切段后的块状样品等形态。条款要求样品表面平整、清洁，测量面无氧化层与机械损伤，否则接触状态波动会直接传导到读数。实验室承接条款时，先把样品制备要求写进前处理工序，薄片样品厚度另录参数，供软件换算方块电阻与电阻率时调用。
直排四探针的电极排列要求

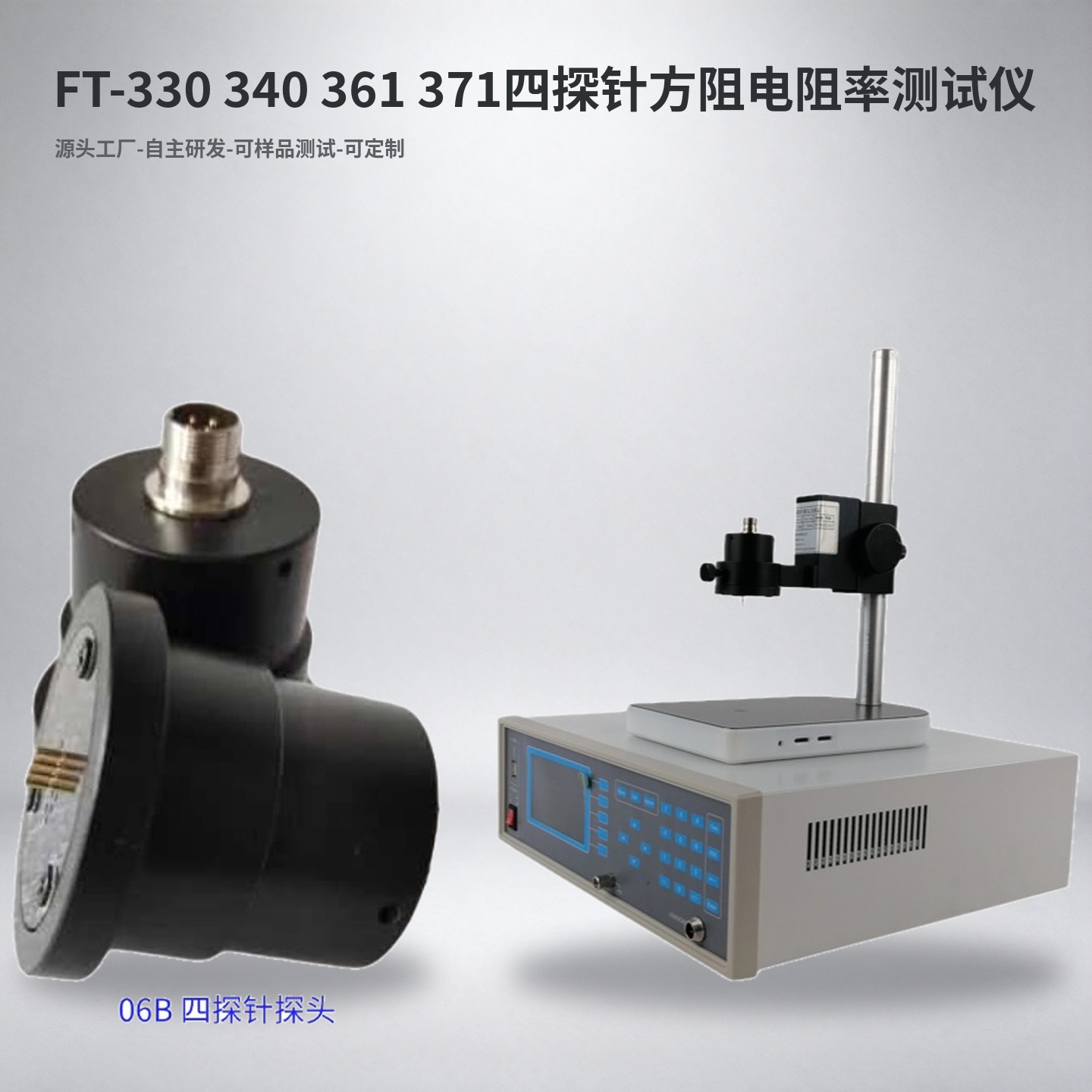

直排四探针要求四根探针排列在同一直线上，相邻间距一致，探针垂直压在样品表面。条款对排列方式的约束，目的是让几何修正公式成立。FT-351A采用直线型探针，标准间距4mm，升降加压机构带动探针垂直下落接触样品，四针同时贴合，避免斜插造成的间距失真。探针间距支持参数修正，样品尺寸偏小时按录入值参与换算。
探针间距与接触压力控制
探针间距是换算电阻率的关键输入，间距误差会按比例进入结果。条款配套给出间距测量与修正的要求。设备探针标准间距4mm，软件界面可录入探针形状与间距参数，间距磨损后可通过修正值补偿。接触压力由垂直升降机构调节，统一加压幅度，让每根探针刺入深度相近，弱化压力差异带来的接触电阻漂移。
电流方向与读数取值
直流测量容易受热电势干扰，条款要求通过电流方向切换取值，抵消接点温差带来的附加电位。设备搭载恒流输出单元，可自动输出正负电流，正反向交替采集并同步采集双向电压，差值处理后输出读数。电流档位从0.1μA、1μA逐档到100mA，按样品阻值区间选档，小信号样品采用低档位避免过载。
边缘效应与几何修正
样品尺寸有限时，探针排靠近边缘会改变电流分布，条款给出几何修正的处理思路。设备要求样品长度不小于13mm、宽度或直径不小于13mm，测量位置取样品中部并多点采样。软件结合试样厚度、探针形状与间距参数自动换算，方块电阻测量区间覆盖10⁻⁵至2×10⁵Ω/□，配合七档电流覆盖高低阻样品。
温度条件与数据换算
半导体材料电阻率随温度变化明显，条款对测量环境温度与数据标注有要求。FT-351A把这一环节延伸到高温区间：可选温控覆盖常温到1200℃，控温精度±1℃，冲温波动1至3℃，软件记录温度系数与实时温度，输出温度、电阻、电阻率、电导率的变化曲线，方便对照不同温区的条款口径。
测试记录应包含的信息
条款要求记录样品编号、测量位置、探针间距、电流方向、环境温度与读数，保障数据可追溯。设备配套PC测控软件完成数据存储与报表导出，界面显示电阻、方块电阻、电阻率、电导率、温度、电流、电压、试样厚度、探针形状、探针间距与单位换算结果，记录字段与条款要求逐项对应。
设备参数与条款逐项对照
把条款与设备配置排列对照：样品形态对应样品台与13mm尺寸要求；电极排列对应直线型探针与垂直加压机构；间距压力对应4mm标准间距与修正参数；电流方向对应正反向交替采集；几何修正对应厚度与间距录入；温度记录对应温控单元与温度系数显示。条款要求的动作，设备都有对应输出，作业文件可直接引用。
日常校准与记录归档
条款执行离不开日常校准，设备搭配09A标定电阻件开展准确性核查，可按需选配对应规格与数量。测试记录、校准记录与报表一并归档，批次之间数据口径保持一致。实验室按条款建立的作业流程，可直接迁移到FT-351A的高温测试场景，常温条款与高温曲线共用一套换算逻辑。
