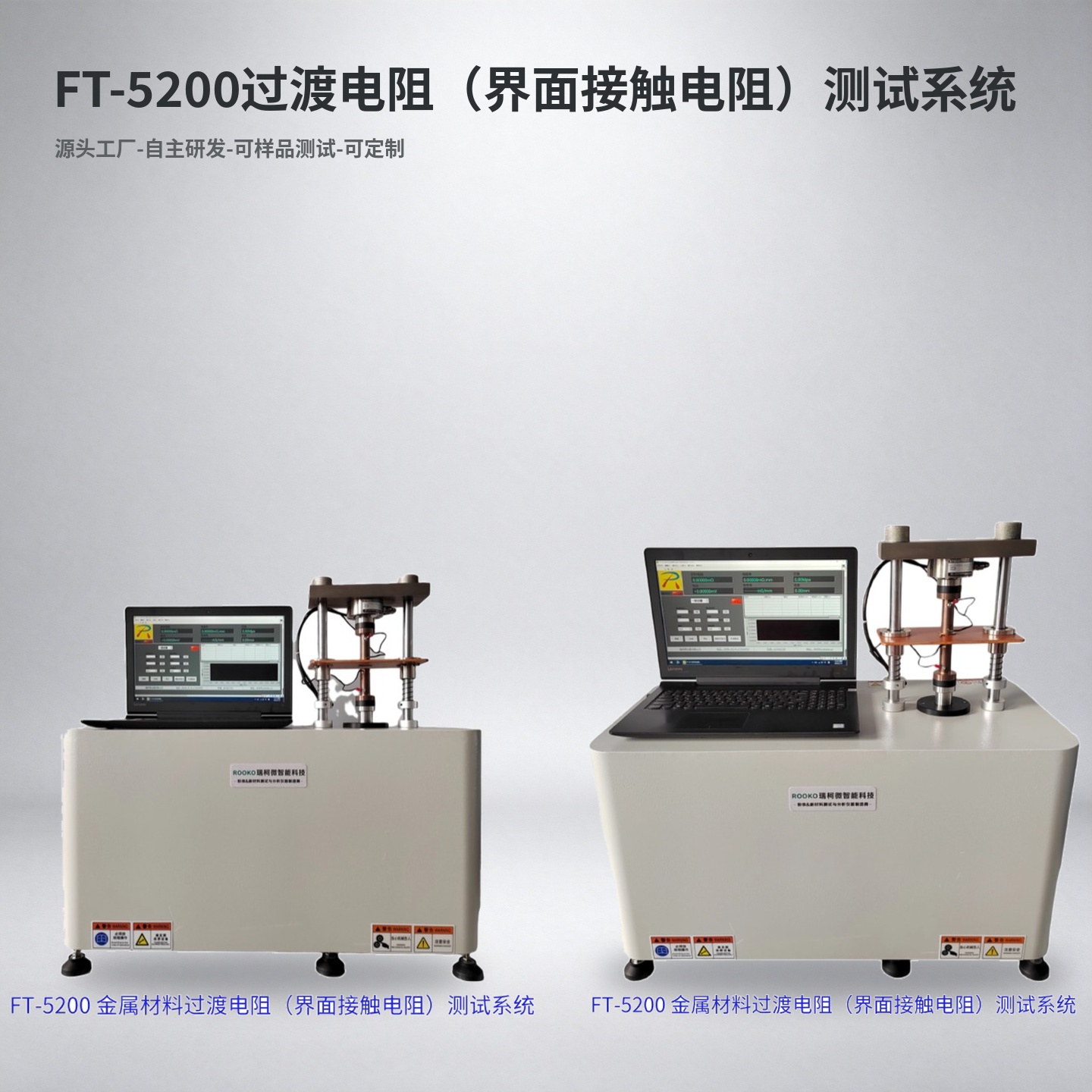

EN ISO 18594《电阻点焊 板材界面接触电阻测试方法》是金属搭接界面电阻测量的通用标准，规定了试样、电极、电流、压力与保压等基本要求。本文围绕该标准的适用范围、试样制备、CuCrZr球形凸电极、DC 10A恒流、7.5kN基准压紧力与5至15秒保压等条款，逐条说明FT-5200金属材料过渡电阻测试系统如何对位落地，并结合DVS 2929系列在钢材与铜合金上的补充导则，帮助焊接质检与实验室人员把标准条款转化为日常作业文件。

导读

EN ISO 18594规定了电阻点焊板材界面接触电阻测试框架。本文从试样制备、CuCrZr球形凸电极、DC 10A恒流、7.5kN压紧力与5至15秒保压等条款逐条解读，说明FT-5200如何对位落地，供焊接质检与实验室参考。

标准适用范围

EN ISO 18594面向电阻点焊工艺中两层金属板材搭接界面的接触电阻测量，适用于铝、铝合金、钢材等常见焊接板材。标准给出的是通用测试框架，具体到镀锌钢板、热成型钢、涂层钢板或铜合金母线，还需结合DVS 2929-3与DVS 2929-4等材料导则补充压力区间与保压时长。实验室在引用时应先确认所测材料类别，再采用对应导则参数。

试样制备要求

标准要求试样为单层金属板材或双层搭接板材，表面状态需记录原始供货态，包括是否带镀层、是否经过氧化处理或表面抛光。FT-5200适用于带表面处理、带镀层、氧化处理后的工件检测，样品接触电极间距大于15mm，试样尺寸录入PC软件后自动参与统计。制样时应避免手指直接接触测试区域，防止油污与汗渍改变界面电阻。

电极形式与材质

标准基准电极采用CuCrZr（铬锆铜）球形凸电极。FT-5200标配电极材质即为铬锆铜，电极轴偏心距≤0.1mm，维持加压同轴。铝材用电极直径20mm，适配横截面150至300mm²；钢与铜材用电极直径16mm，适配横截面40至50mm²。电极表面需定期抛光，钢材导则建议加强抛光频次，铜合金导则建议降低表面粗糙度。

测试电流与回路

标准规定测试电流为DC 10A，采用四线法测量。FT-5200测试电流范围0至10A，可稳定测量电流低至100μA，电流准确性±0.1%，电压量程0至2V，电压分辨率0.1μV。设备通过电流回路向试样供电，电压回路采集界面微小压降，依托欧姆定律计算电阻，电阻显示分辨率0.01μΩ，测试准确性≤0.3%标准电阻。

基准压紧力

EN ISO 18594基准压紧力为7.5kN。FT-5200测试压力达10kN（1000kg），压力准确性误差±2%FS，伺服电动集成驱动支持自动加压与自动脱模。对铝材按7.5kN基准取值；对镀锌钢板按DVS 2929-3在4至10kN区间按镀层与板厚调整；对铜合金按DVS 2929-4在2.5至7.5kN区间取值，防止镀层压溃。

保压时长

标准基准保压时长为5至15秒。FT-5200恒压时间0至99.9秒支持自定义设定，可在软件中按材料类别预设保压曲线。钢材导则建议10至30秒以观测锌层形变，铜合金导则建议15至30秒以观测应力松弛。保压期间设备连续采集电阻动态曲线，便于观察界面电阻随压力松弛的变化趋势。

空载校准与设置电阻

标准要求先做空载校准，测量无金属试样状态下两电极直接接触产生的基础电阻，即设置电阻。FT-5200分别采集电极空载电阻与试样承压接触电阻，通过内置算法自动区分体积电阻、接触电阻与总电阻，过渡电阻等于总电阻扣除设置电阻后的差值。设备标配内置标准校准电阻1个，可实时校核测试分辨率。

双向电流与热电势处理

标准要求采用双向电流测量以抵消热电势。FT-5200支持自动正负电流输出与自动正负电压采集，正向与反向各测一次取差值，消除不同金属连接点温差带来的附加热电势。这一机制在铜铝异种搭接或环境温度波动较大时尤为重要，可还原材料真实界面电阻状态。

数据记录与输出

标准要求记录测试条件与结果。FT-5200配套PC分析软件，可自动完成数据采集、运算分析、曲线图谱生成、数据统计与测试报表导出，显示电阻平均值、标准偏差、变异系数、电阻率、电导率、温度、压强等参数，支持单位自动换算与试样尺寸录入。温湿度监测模块同步记录环境参数，适用测试温度常温至50℃，环境湿度20%RH至98%RH。

与DVS 2929系列的衔接

EN ISO 18594给出通用框架，DVS 2929-1:2014补充基础测量方法与测试装置规范，DVS 2929-3:2010针对钢材（镀锌钢板、热成型钢、涂层钢板）规范锌层挤压特性与压力选取，DVS 2929-4:2025针对铜及铜合金（紫铜、黄铜、镀银镀镍铜材、母线搭接）规范氧化层与镀层接触面测试要求。FT-5200参数覆盖三份导则的电流、压力与电极要求。

常见执行偏差

落地中常见偏差包括：未做空载校准直接装样、电极表面未按频次抛光、压力取值不随材料类别调整、保压时长过短未捕捉应力松弛、环境温湿度未记录。这些偏差会让同批试样数据离散偏大。建议在作业文件中把电极抛光周期、压力区间、保压时长与环境记录列为必检项。

落地建议

实验室按EN ISO 18594建立作业文件时，可把试样制备、电极规格、DC 10A电流、7.5kN基准压力、5至15秒保压、空载校准、双向电流、数据记录八个环节逐条对位FT-5200参数，钢材与铜合金试样再叠加对应DVS导则取值，形成可执行的SOP与报告模板。
