极片电阻测试压力量程怎么选
发布时间： 2026-10-27 08:58:50 点击： 17

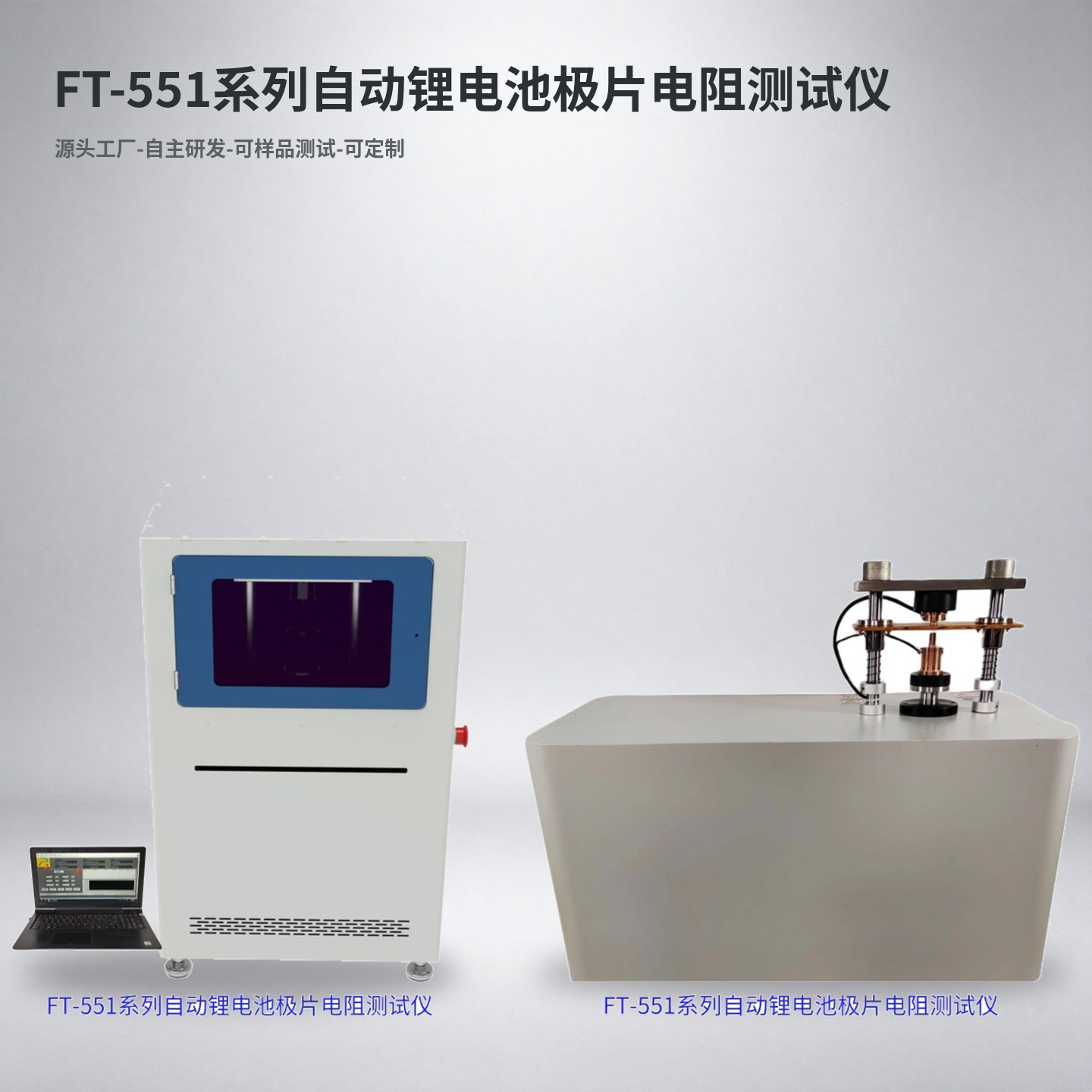

极片电阻测试设备的压力量程有0至200kg、300kg、500kg、1000kg四档可选，压力量程不是越大越好，而是要匹配物料的压实行为与试验目的。本文从压力量程与测试需求的对应关系出发，说明不同档位分别适配哪些极片体系、哪些试验模式，如何根据现有辊压工艺区间反推压力档位，以及压力余量、电极平行度、位移行程与预算之间的取舍，结合FT-551A自动锂电池极片电阻测试仪的选型逻辑，帮助实验室一次选对档位，避免购置后余量不足或功能闲置。
导读
极片电阻测试压力量程有200kg到1000kg四档，选大了闲置、选小了不够用。本文从物料压实行为与试验目的出发，说明四档压力分别适配哪些体系，以及如何按辊压区间反推选型。
压力量程与测试目的的关系
压力量程回答两个问题：试验需要把试样压到多紧，设备需要留多少余量。常规品控抽测只需要复现工艺压实状态，压力落在辊压实际区间附近即可；研发做压实拐点研究，需要把压力从低到高拉满，观察曲线平台。选型先定测试目的，再按目的反推量程，而不是直接按上限挑大档位。大档压小试样，低速段占满行程，小压力段的分辨率反而被稀释。
200kg档适配哪些场景
0至200kg档面向常规正极极片的品控抽测与基础研发。LFP磷酸铁锂、NCM三元、LCO钴酸锂这类常规涂布极片，辊压后单位面积压力多在这个量级区间内复现。实验室主要做来料抽检与过程抽测，试样厚度常规、工艺窗口温和，200kg档的余量足够。双立柱结构在该档下刚性表现平稳，电极平行度0.022mm以内的精度全档保持。
300kg档的中间定位
300kg档是研发实验室常用的中间档。需要做连续阶梯加压、观察压实拐点的实验，压力从几十公斤逐级加到三百公斤，覆盖从轻压接触到压实饱和的全过程。复合集流体、涂炭箔这类薄界面物料，以及需要兼顾品控抽测与配方研发的综合实验室，300kg档兼顾两类任务，是四档里覆盖面较宽的选择。
500kg档面向的重压实场景
500kg档面向压实密度要求高的体系。硅碳负极、厚涂层极片、高能量密度三元体系，辊压工艺要求更紧，压实压力上限高，小档位设备压不到工艺参考点，曲线平台段出不来。做这类材料的研发实验室，压力行程要预留到工艺上限以上，否则拐点测试不完整，只能看到前段下降段，判断压实窗口的依据不足。
1000kg档的适用边界
1000kg档面向深度压实研究与特殊厚试样。极片研发探索超高压实密度极限、评估涂层在极限压力下的变形行为，或样品厚度接近10mm量程上限的特殊试样，才需要用到这个档位。常规电池厂品控工位选1000kg档属于能力闲置，设备采购成本与后期维护成本都随档位上升，选型时如实评估需求边界。
按辊压区间反推压力档位
一个实用方法：调出本厂辊压工艺的实际线压力，换算成电极面积上的等效压力，测试压力档位至少覆盖这个数值再加两成余量。电极直径10mm，面积约0.785平方厘米，按工艺压强上限折算。算出等效压力落在哪个档位区间，就选相邻上一档。研发部门再叠加拐点研究需求，取品控与研发需求的并集。
压力余量与电极寿命
压力余量不是越大越好。长期让电极在量程上限运行，镀金面接触磨损加快，电极平行度保持周期缩短。按日常使用点落在量程中段六到七成区间规划，是设备与电极寿命兼顾的做法。FT-551A电极为铜质镀金平面电极，规格可定制，超量程使用造成的电极面损伤会直接带入读数偏差，更换电极需同步更新软件截面积参数。
位移行程与压力档位联动
测试行程0至20mm，位移分辨率0.01mm，样品厚度0至10mm。厚涂层试样压缩量大，下行行程需求长，压力档位大的设备下行速度调节范围宽，适配厚试样。薄箔材试样压缩量小，行程利用率低，压力档位过大反而放慢装片节奏。选型时把试样厚度范围一并纳入评估，行程与压力同时匹配。
自动加压与档位匹配
设备加压方式为自动，设定压力值后自动运行。伺服电动加压在各档位下都能做单点恒压、连续阶梯加压、多点对比三种模式，档位差异在于上限而不在功能。选200kg档不影响做阶梯曲线，只是阶梯上限低。软件按选定档位给出压强-电阻-电阻率-电导率曲线图谱，功能在四档之间一致。
预算与配置取舍
预算有限时优先保住电流档位覆盖与电极规格，压力档位按当前物料需求选，后续物料体系扩展时再升级。设备可选配标定电阻件、分析软件、计量证书与延保服务，出口项目建议同步储备三至五年备件耗材。先把高频使用场景的压力需求锁定，再决定预算分配，比一步到位选满档更务实。
选型确认清单
下单前逐项确认：日常试样的物料体系与厚度范围、辊压工艺等效压力、是否需要压实拐点研究、电流档位是否覆盖高阻抗LFP与低阻抗石墨两端、电极规格是否需要定制、是否对接MES归档。FT-551A按这些需求组合配置，压力档位、电极直径、软件系统与延保服务分项确定，实验室拿到的设备与实际检测任务一一对应。
