导体直流电阻测试作业指导书怎么写
发布时间： 2026-10-29 14:35:27 点击： 9
作业指导书是把试验动作固化下来的文件，写得好不好，直接决定不同人测出同一盘线时数据一不一致。本文讲导体直流电阻测试作业指导书的写法：目的范围、环境条件、试样制备、设备接线、测试步骤、读数时机、温度换算、记录格式、异常处理与校准要求，逐节给要点。结合FT-300B电线电缆导体电阻率测试仪的实际操作，说明每一节该落到哪些参数与动作上。文章面向体系工程师、质检主管与新接手实验室文件的编写人员。
开篇写清这份指导书管什么：电线电缆导体、漆包线、铜质线材、合金导线、铝质线材的直流电阻与电阻率测定。引用标准列GB/T 3048.4-2025与GB/T 3048.2-2007，让文件有出处。
环境条件
写明实验室温度、湿度与台面要求。FT-300B供电AC 220V±10%、50Hz–60Hz，整机功耗低于70W，台面留主机与夹具位置。试样测试前在环境里恒温片刻，温度传感器贴牢再开机。
试样制备

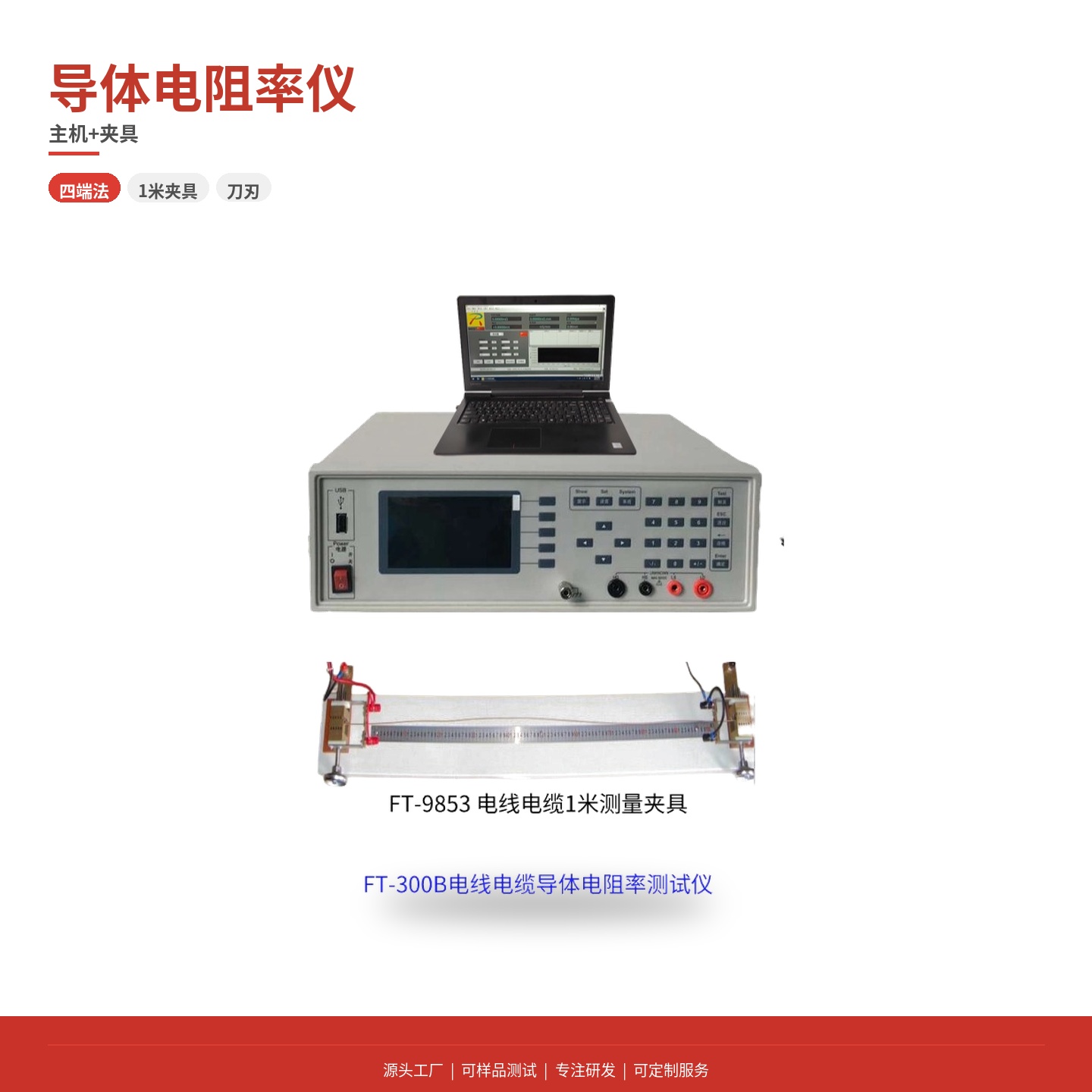

写清试样截取长度、剥线长度、表面清洁动作。FT-300B配LX-9853夹具量距1000±1mm，试样截一米多一段；两端擦净氧化层油污，露出金属光泽。
设备与接线
画出四端接法：电流端子外侧供电，电压刀口内侧采样。FT-300B电压端子刀刃结构贴合线材，刀口平直宽2mm，夹具适配截面约900mm²、直径30mm试样。接线顺序写进文件，防止接反。
测试步骤
分步写：开机预热、录入长度与截面、架样、选电流档、按测试键、等读数稳。FT-300B直流电流0～10A多档可调，电压档位自动切换，电阻分辨率0.01μΩ，每步写清动作与判定。
读数时机
写明等面板数字稳定再记录，双向电流一轮测完取数。FT-300B双向电流正反向各采一次，热电势自动抵消，数据重复测偏差小，读数时机统一写进SOP。
温度换算
写明换算温度取值与温度系数。FT-300B内置温度补偿模块，外接温度传感器测温常温至125℃，自动换算到标准温度，SOP里把传感器贴片位置与记录字段写清。
记录格式
表格列：盘号、批次、截面、实测电阻、测试温度、换算电阻、电阻率、电导率、测试人、日期。FT-300B可选配PC数据分析程序归档生成报表，记录格式与报表模板对齐。
异常处理
写清数据离群怎么办：重测、换样、查接触、查传感器。复测仍异常报工艺。FT-300B同段重复测收敛在窄带，离群判定有依据。
校准与维护
写清09A标准电阻件校准周期、记录归档。标定电阻件按测试规格选配，温度传感器、测试线定期检查。校准记录与试验报告一并保存。
修订与培训
文件改版留修订记录，新版培训留签到。操作界面中英文两种显示语言，出口项目人员按对应语言界面写操作提示。
培训与上岗考核
新检验员先按SOP跟岗三遍，单独操作一盘试样数据与师傅复测对照，偏差在带内方可上岗。FT-300B液晶面板操作直观，双向电流与温度补偿自动运行，考核重点放在制样、接线与读数时机动作上。
写文件的要点
作业指导书写到照做就能出数据的颗粒度，动作、参数、时机、记录四件事不缺项。FT-300B把测试与换算自动化，SOP重点写人要做的动作，文件就扎实。体系审核时照着SOP抽一盘试样现场操作，动作与文件一一对应，审查顺。
