金属材料电阻率试验标准条款怎么落地
发布时间： 2026-10-29 14:38:56 点击： 8
GB/T 3048.2-2007规定了金属材料电阻率试验的方法框架，覆盖试样制备、测量回路、温度换算与结果表达。本文逐条拆解条款要点，说明实验室在试样长度量取、四端接线、电流施加、温度采集与电阻率计算各环节如何执行，并结合FT-300B电线电缆导体电阻率测试仪的配置，把条款要求对应到设备参数与操作动作上。文章面向质检人员、实验室工程师与体系文件编写人员，帮助把标准条款落成可执行的作业步骤，让每一次试验都有条款可依、有记录可查。
标准管的是什么
GB/T 3048.2-2007面向金属材料电阻率试验，给出试验方法的统一框架，铜质线材、铝质线材、合金导线等金属线束导体的电阻率与电导率评定都在其覆盖范围。标准约定试样怎么取、回路怎么接、温度怎么记、结果怎么算，目的是让不同实验室测同一段线材时，数据口径一致，能够横向比较。
试样制备的条款要求

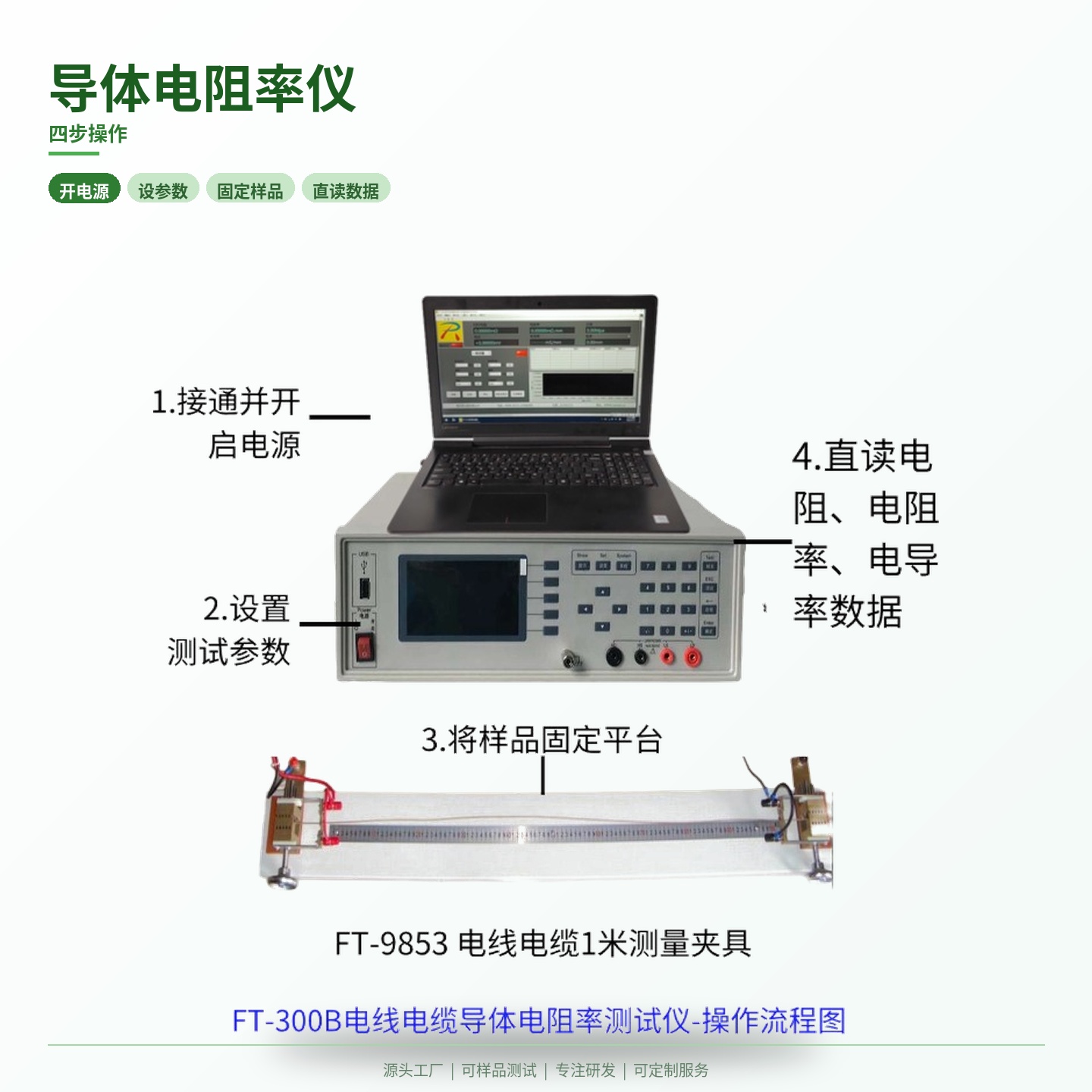

试样要平直、表面清洁，长度与截面尺寸参与电阻率换算，量取偏差会按比例带进结果。线材试样两端剥出导体，留出接线段。FT-300B配的LX-9853夹具电位内侧间距固定1000±1mm，试样架上后量距即取此值，截面尺寸按标称或实测录入，避免逐段量长带来的人为偏差。
测量回路的接线约定
标准要求把电流回路与电压回路分开接线，电流端子与电压端子分别布置，电压端子取在试样中段均匀电场区。FT-300B采用四端刀刃式夹具，电流端子在外侧供电，两把电压刀口在内侧采集电位差，刀口平直、宽度2mm，贴合线材圆柱面，接触状态稳定，降低接触电阻对读数的影响。
电流大小与通电时间
试验要在试样上建立已知直流电流，电流大小按试样截面与阻值选择，通电时间以读数稳定为准，避免长时间通电发热抬升试样温度。FT-300B直流电流输出范围0～10A，多档位可调恒流，输出测试电流10A，小截面细丝用小档，大截面粗线用大档，档位切换后稍等读数平稳再记录。
电压采集与读数
电阻等于电压除以电流，电压采集分辨力直接决定电阻分辨力。FT-300B电压档位分2mV、20mV、200mV、2V四档，分辨率分别为0.1μV、1μV、10μV、100μV，电压测试波动±0.1%读数，电阻分辨率0.01μΩ，测试波动±（0.05%读数±5字），微欧级试样也能读出稳定数值。
双向电流抵消热电势
两种金属接触点存在温差会产生热电势，叠加在被测电压上造成偏差。标准要求消除这一影响，FT-300B输出双向测试电流，同步采集双向电压信号，正向与反向各测一次取差值处理，热电势被抵消，读数不随实验室空调启停漂移。
温度测量与系数换算
金属电阻随温度变化，结果要换算到统一温度口径才能比较。FT-300B内置温度补偿模块，外接温度传感器采集试样实时温度，测温区间常温至125℃，依托金属温度系数完成数据换算，统一输出标准温度下的检测结果，弱化环境温度波动带来的数据差异。
电阻率与电导率计算
录入线材长度与截面尺寸后，设备按电阻乘截面除长度算出体积电阻率，再取倒数得到电导率。FT-300B电阻率测试区间10⁻⁸～2×10⁴ Ω·cm，电导率测试区间5×10⁻⁵～10⁸ S/cm，单位切换与量程自动切换按需执行，换算过程不占人工。
重复性与数据修约
同一段试样重复测量几次，读数应落在很窄的带内。数据修约按标准约定的位数执行，报告上的数值与原始记录一致。FT-300B液晶显示面板数值自动读取，避免人工抄录看错小数点，可选配PC数据分析程序完成报表整理存储，数据留痕完整。
校准与量值溯源
试验设备要定期校准，量值能溯源到标准电阻。FT-300B可搭配09A标准电阻组件完成设备校准，标定电阻件按测试规格选配，校准记录与试验报告一并归档。实验室编写作业文件时，把校准周期、环境条件、试样状态写进SOP，执行轨迹完整可查。
记录与报告要素
报告要写清试样信息、试验温度、换算温度、电阻、电阻率、电导率与设备编号。FT-300B选配的数据分析系统可自动归档测试数据、生成报表并打印输出，操作界面支持中文、英文两种显示语言，出口项目也能直接出报告。
条款落地的检查点
把条款落到日常：试样长度量距对不对、四端接线有没有接反、温度传感器贴没贴牢、电流档位合不合适、校准有没有过期。每次试验前花两分钟过一遍这几项，条款要求就不会走样，数据也经得起复核。
