FT-303 304 305系列表面体积电阻率测试仪

发布时间: 2021-07-29 08:34:54 点击: 2162
FT-303 304 305系列表面体积电阻率测试仪

FT-303系列表面和体积电阻率测试仪(高阻)详情介绍

FT-303 Series of surface and volume resistivity tester



参照标准criteria:

1. GB/T 22042-2008《服装 防静电性能 表面电阻率试验方法》;

2.  EN 1149-1-1995 《防护服 静电性能 第1部分表面电阻检验方法和要求》

3. GB/T 1410-2006《固体绝缘材料体积电阻率和表面电阻率试验方法》(与IEC93-1980等效);

4. FZ/T 64013-2008 《静电植绒毛绒》;

5. SJ/10694-2006《电子产品制造与应用系统防静电检测通用规范》6.1

6. ASTM D257《绝缘材料的直流电阻或电导试验方法》要求制作。

7. GB/T 2439-2001《硫化橡胶或热塑性橡胶 导电性能和耗散性能电阻率的测定》;

8. GB/T 10581-2006 《绝缘材料在高温下电阻和电阻率的试验方法》

9. GB/T 1692-2008 《硫化橡胶绝缘电阻率的测定》

10.      GB/T 12703.4-2010 《纺织品 静电性能的评定 第4部分:电阻率》

11.      GB/T 10064-2006《测定固体绝缘材料绝缘电阻的试验方法》。



应用说明Scope of application:

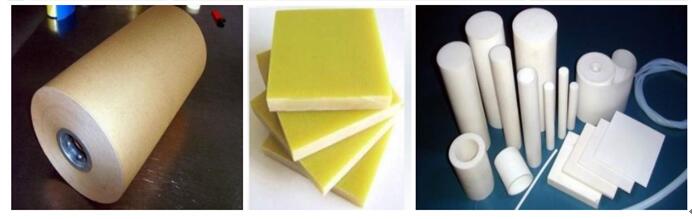

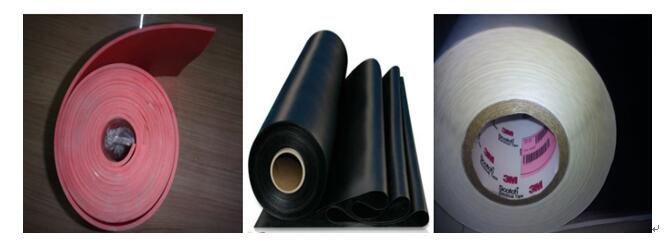

适用于测量粉末、粉体、颗粒物、气体、电子元器件、介质材料、电线电缆、防静电产品、如防静电鞋、防静电塑料橡胶制品、计算机房防静电活动地板等电阻值等绝缘性能的检验和电子电器产品的绝缘电阻测量.


功能介绍Function  introduction:

1. 仪器体积小、重量轻、稳定性,

2. 配不同的测量电极(夹具)可以测量不同材料 (固体、粉体或液体)的体积电阻率和表面电阻率.

3. 具有高电阻,微电流测量.

4. 液晶显示.

5. 中文或英文两种语言本.





参数资料Parameters:




型号

FT-305

FT-304

FT-303B

1.电阻测量范围

10^2Ω~1×10^14Ω

10^3Ω ~1×10^16Ω

10^4Ω ~10^12Ω

2.电阻率测量范围

10^2~ 2.0×10^15 Ω-cm

10^3 ~ 2.0×10^17Ω-m

10^4 ~ 2.0×10^13 Ω-cm

3.测试电压

0-1000V

0-500V

4.基本准确度

<1G  ±1% ;≥1G ±3%;  ≥1T ±10%  ;≥10T ±20% (标准电阻)

5. 显示

液晶显示:电阻率,温度,电流,电压,压强,样品尺寸数据

6. 使用环境

温度:0℃~40℃,相对湿度<80%

7. 电源

AC 220V,50HZ, 5W

8.测量模式

配置232和USB通讯接口,液晶按键操作或PC软件下运行

9. 选购治具

1.05A固体三环电极;2.04A液体三环电极;

3.03A简易粉末和膏体测量装置;

10.PC软件(选购)



PC测试软件USB通讯接口,软件界面同步显示、分析、保存和打印数据!温度与电阻、电阻率的关系曲线;时间与电阻率、电阻的关系曲线.

11.尺寸

L 340mm* W 320mm* H 120mm

L 330mm* W 220mm* H 110mm

12.标准电阻(选购)

规格:1MΩ、10MΩ、1GΩ、100GΩ、1TΩ


标准配置外订购明细:

序号

型号

品名

单位

数量

备注

1

303-CSX

测试线3条

1



2

09B

标准电阻

1-5

选购规格和数量

3

05A

固体三环电极

1

C1环形电极



05B

织物三环电极

1





04A

液体三环电极

1





03A

粉末和膏体电极



可定制

4

303-RJ

分析软件

1



5

PC

电脑+打印机

1

依据客户要求配置

6

303-JL

检测技术服务

1

计量证书1份

7

WDCGQ

温度传感器

1

常温-125度



304-YB

延保服务

1-3





A-05

A弹簧电极

1

符合GB/T31838.3-2019



B-05

B小型线电极

1



C2-05

C2环形电极

1



C3-05

C3环形电极

1



D-05

D线电极

1



E-05

E小板试样用线电极

1

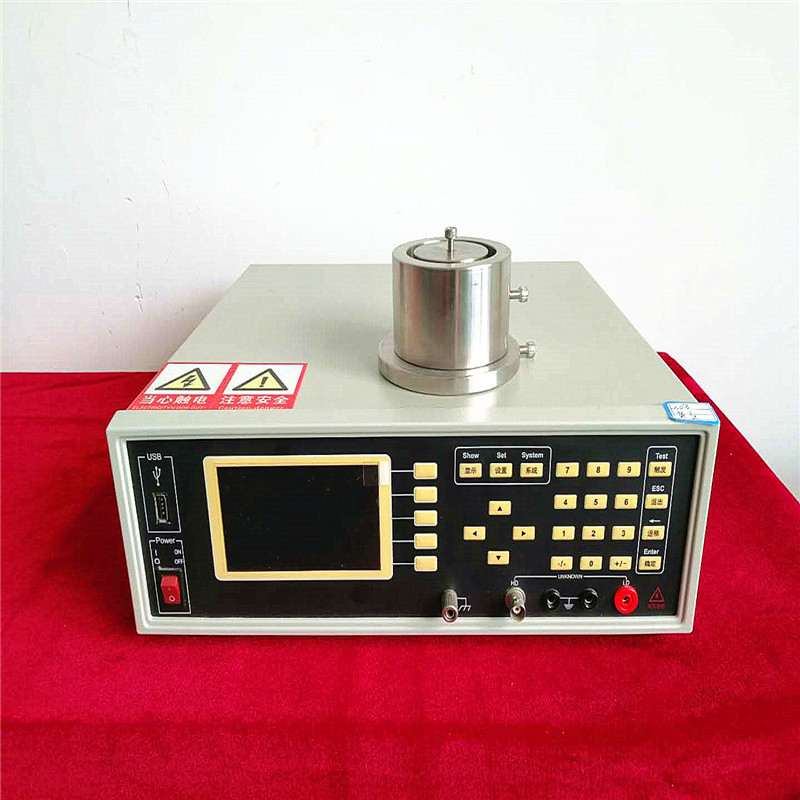

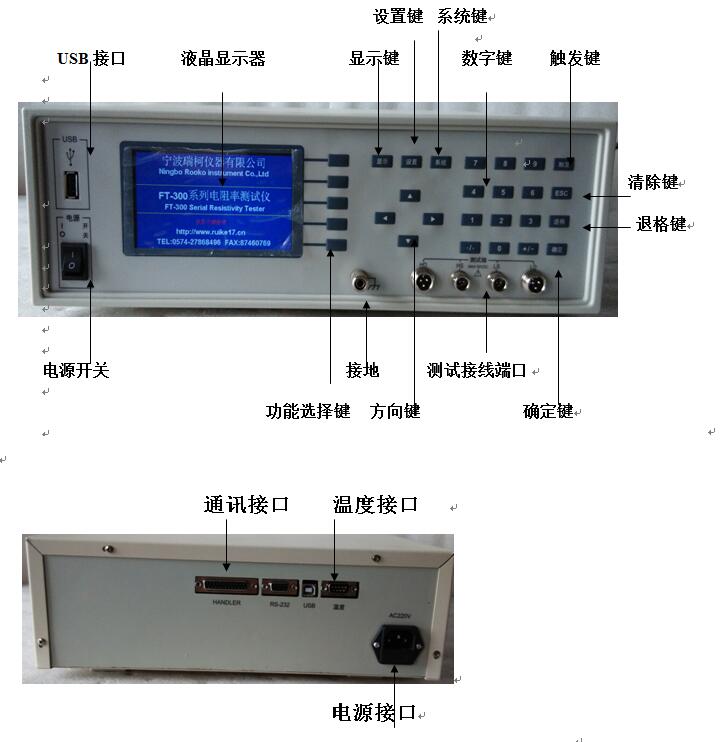

整机构造图

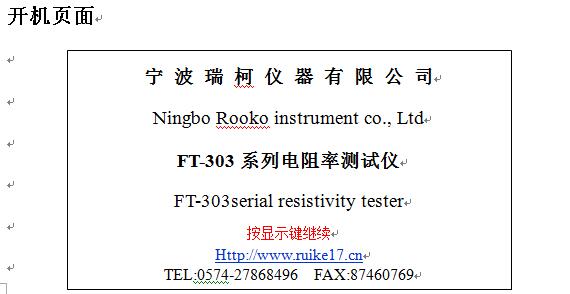

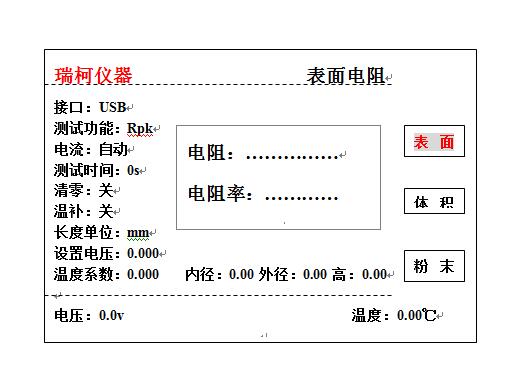

显示界面图



测试界面

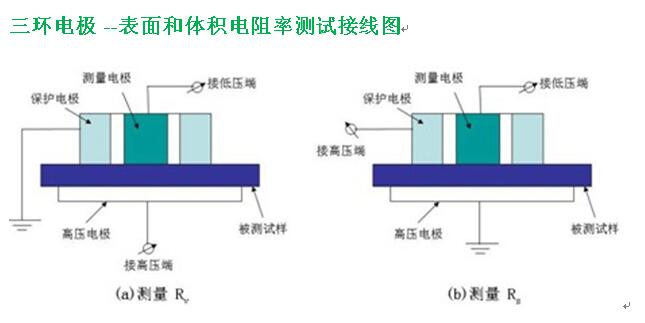

三环电极 --表面和体积电阻率测试接线图




计算公式:

体积电阻率ρv

ρv=Rv(A/h),

A=(π/4)•d22=(π/4)(d1+2g)2         (3)

式中,ρv ——体积电阻率(Ω•m),

Rv ——测得的试样体积电阻(Ω),

A ——测量电极的有效面积(m2),

d1 ——测量电极直径(m),

h ——绝缘材料试样的厚度(m),

g ——测量电极与保护电极间隙宽度(m),

3.2.表面电阻率ρv

ρs=Rs(2π)/㏑(d2/d1)          (4)

式中,ρv ——表面电阻率(Ω),

Rs ——试样的表面电阻(Ω),

d2 ——保护电极的内径(m),

d1 ——测量电极直径(m)。

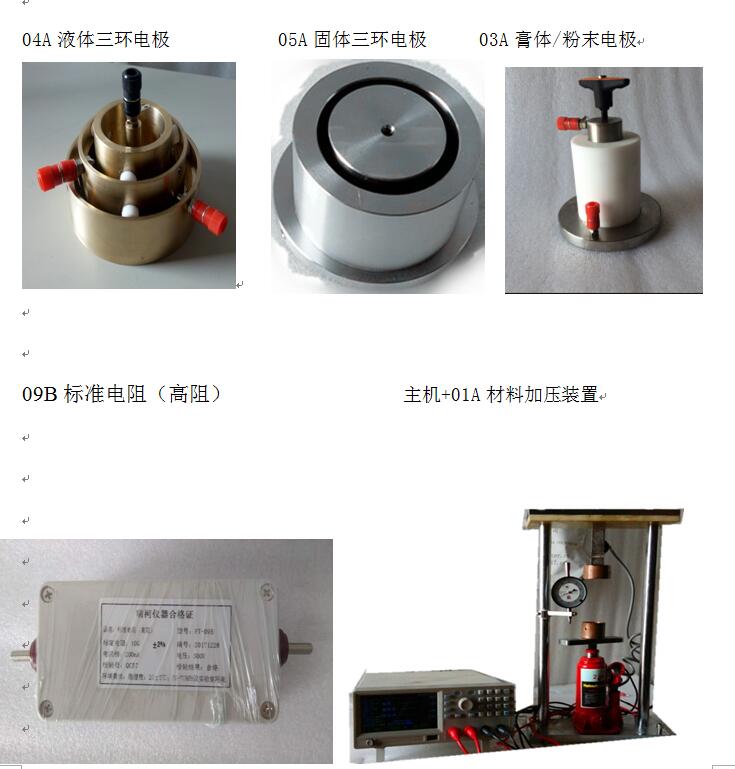

电极夹具+标准电阻




绝缘材料定义

1) 绝缘电阻:施加在与试样相接触的二电极之间的直流电压除以通过两电极的总电流所得的商。它取决于体积电阻和表面电阻。

2) 体积电阻:在试样的相对两表面上放置的两电极间所加直流电压与流过两个电极之间的稳态电流之商;该电流不包括沿材料表面的电流。在两电极间可能形成的极化忽略不计。

3) 体积电阻率:绝缘材料里面的直流电场强度与稳态电流密度之商,即单位体积内的体积电阻。

4) 表面电阻:在试样的某一表面上两电极间所加电压与经过一定时间后流过两电极间的电流之商;该电流主要为流过试样表层的电流,也包括一部分流过试样体积的电流成分。在两电极间可能形成的极化忽略不计。

表面电阻率:在绝缘材料的表面层的直流电场强度与线电流密度之商,即单位面积内的表面电阻。




测量原理

根据上述定义,绝缘体的电阻测量基本上与导体的电阻测量相同,其电阻一般用电压与电流之比得到。现有的方法可分为三大类:直接法,比较法,时间常数法。

测量要求

通常,绝缘材料用于电气系统的各部件相互绝缘和对地绝缘,固体绝缘材料还起机械支撑作用。一般希望材料有尽可能高的绝缘电阻,并具有的机械、化学和耐热性能。

绝缘材料的电阻率一般都很高,也就是传导电流很小。如果不注意外界因素的干扰和漏电流的影响,测量结果就会发生很大的误差。同时绝缘材料本身的吸湿性和环境条件的变化对测量结果也有很大影响。

影响体积电阻率和表面电阻率测试的主要因素是温度和湿度、电场强度、充电时间及残余电荷等。体积电阻率可作为选择绝缘材料的一个参数,电阻率随温度和湿度的变化而变化。体积电阻率的测量常常用来检查绝缘材料是否均匀,或者用来检测那些能影响材料质量而又不能用其他方法检测到的导电杂质。

由于体积电阻总是要被或多或少地包括到表面电阻的测试中去,因此只能近似地测量表面电阻,测得的表面电阻值主要反映被测试样表面污染的程度。所以,表面电阻率不是表征材料本身特性的参数,而是一个有关材料表面污染特性的参数。当表面电阻较高时,它常随时间以不规则的方式变化。测量表面电阻通常都规定1min的电化时间。



(1)温度和湿度:固体绝缘材料的绝缘电阻率随温度和湿度的升高而降低,体积电阻率随温度改变而变化大。因此,电瓷材料不但要测定常温下的体积电阻率,而且还要测定高温下的体积电阻率,以评定其绝缘性能的好坏。由于水的电导大,随着湿度增大,表面电阻率和有开口孔隙的电瓷材料的体积电阻率剧下降。因此,测定时应严格地按照规定的试样处理要求和测试的环境条件下进行。

(2)电场强度:当电场强度比较高时,离子的迁移率随电场强度增高而增大,而且在接近击穿时还会出现大量的电子迁移,这时体积电阻率大大地降低。因此在测定时,施加的电压应不超过规定的值。

为准确测量体积电阻和表面电阻,一般采用三电极系统,圆板状三电极系统。测量体积电阻Rv时,保护电极的作用是使表面电流不通过测量仪表,并使测量电极下的电场分布均匀。此时保护电极的正确接法见图4。测量表面电阻Rs时,保护电极的作用是使体积电流减少到不影响表面电阻的测量。



操作流程

1.开机预热15分钟,测试数据稳定.

2.设定测试样品参数.

3.显示测试数据.

4.PC软件处理数据及报表.

优点描述:

1. 自动量程

2. 液晶显示

3. 操作便利

4. 精度 稳定性

5. 能显示5位数字

6. 标准电阻校准仪器.

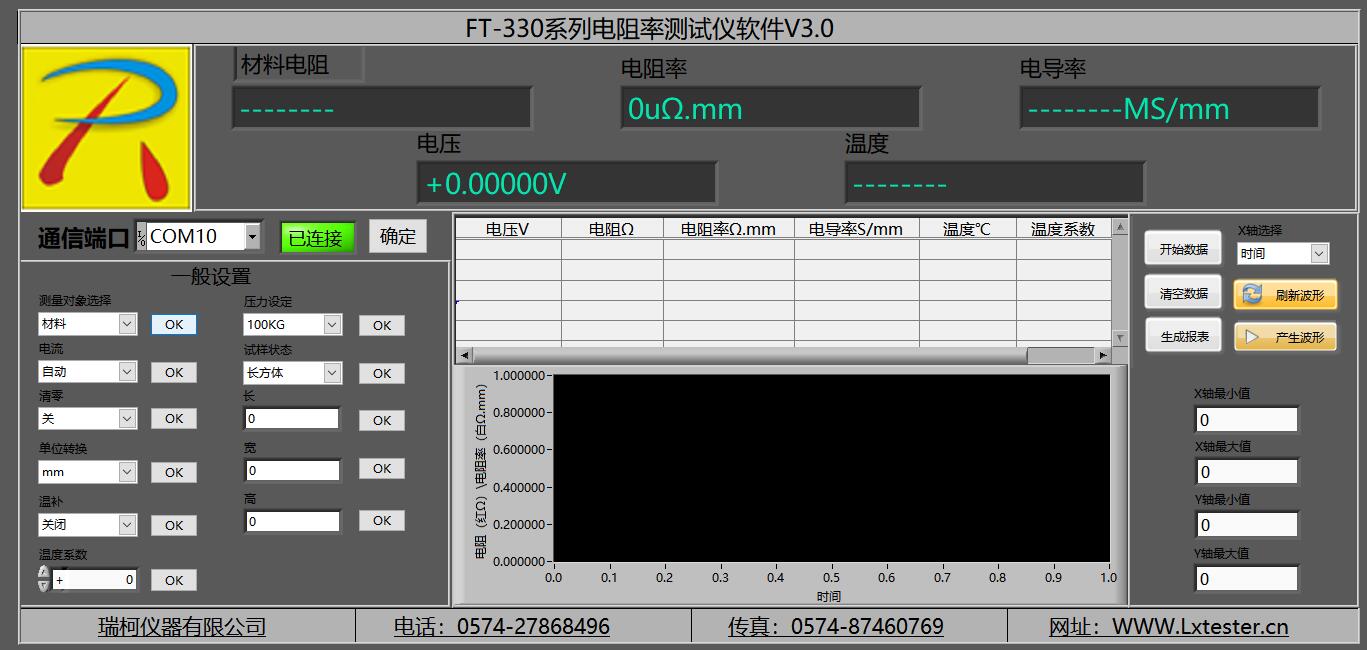

PC软件界面图

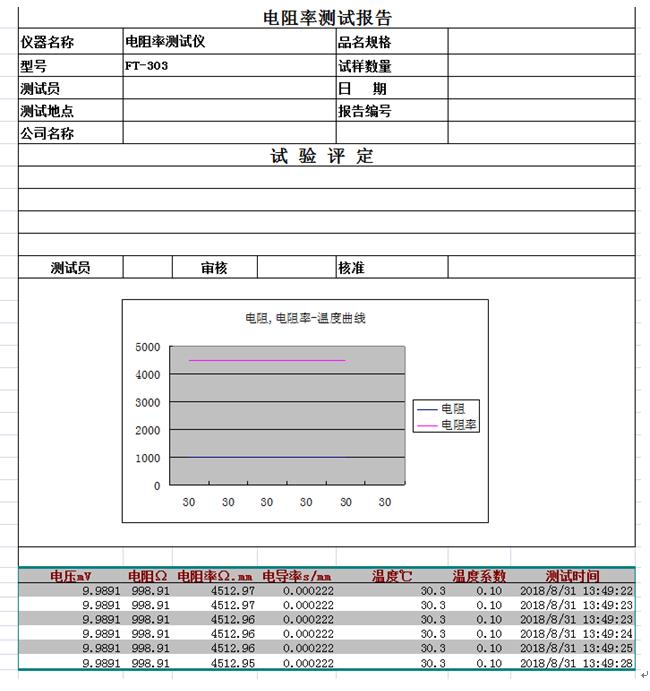

报表模版:



部分客户案例:

宿迁市金田塑业有限公司

大连博慧科技有限公司

赫祯新材料科技(上海)有限公司

河南博顿生物科技有限公司

武汉华顺行科技有限公司

北京雪迪龙科技股份有限公司

浙江立德产品技术有限公司

江苏仪征电子管有限公司

江苏南纬悦达纺织研究所

艺奥品成像技术苏州有限公司

广西兴宏源科技有限公司

无锡翔达汽车部件有限公司

 太原理工大学

西北工业大学

中国科学院过程工程研究所





服务项目

1.质保:12个月,长期维护.

2.培训:操作培训:

电话教学;U盘教学文件;远程可视沟通;现场教学;说明书教学文件

3.保养和维护:

提供因知保养和维护文件、标识、表格 、保养提醒.

4.验证文件:

3Q验证文件、计量证书

5.扩展服务:

延保服务,样品测试服务,后延服务,仪器租赁服务.




配套方案:


解决各材料状态


--固态、液态、气态、颗粒状 电阻、电阻率、电导率测量
