FT-304绝缘材料表面/体积电阻率测试仪

发布时间: 2019-11-14 11:58:32 点击: 1014
FT-304绝缘材料表面/体积电阻率测试仪

FT-304绝缘材料表面/体积电阻率测试仪详情介绍

FT-304 The insulation material surface and volume resistivity tester



功能概况Overview

1.16次方高阻量程,配置屏蔽箱

2.多量程档位测量.

3.液晶显示,自动读取电阻,电阻率数据,稳定性好.

4.PC软件数据过程分析.解决绝缘材料电性能的测量.


应用说明:

测量橡胶、塑胶、粉末、颗粒物、电子元器件、介质材料、电线电缆、静电产品、如静电鞋、静电塑料橡胶制品、计算机房静电活动地板等电阻值等绝缘性能的检验和电子电器产品的绝缘电阻测量。本仪器测量高电阻测微电流。


参数资料parameters

1、电阻测量范围/ Resistance measuring range: 104Ω ~1×1016Ω

电 阻 率/ Resistivity: 104 ~ 2.0×1016 Ω-m;

2、液晶显示: 电阻率、压强、温度、电导率、电流电压、可输入测试样品数据(圆柱:直径,高度;方体:长*宽*高)单位可以切换(mm、cm、m)

LCD: resistivity. pressure. temperature. conductivity. current voltage. input test sample data(cylinder: diameter. height. cube: L * W * H) unit can be switched(mm、cm、m)

3、内置测试电压:0-1000V

Built in test voltage: 0-1000V can be set freely.

4、基本准确度accuracy:<1G  ±1% ;≥1G ±3%;  ≥1T ±10%  ;≥10T ±20% (标准电阻)

5、使用环境: 温度:0℃~40℃,相对湿度<80%

environment: temperature:0℃~40℃,relative humidity <80%

6、测试电压: 10/50/100/250/500/1000V

7、供电形式Power supply: AC 220V,50HZ,功耗约5W

8、测量模式:手动/自动量程。带PC测试软件(选购),USB通讯接口,软件界面同步显示、分析、保存和打印数据!

Measuring mode: manual / automatic range. With PC test software (optional). USB communication interface. synchronous display of software interface. analyze. save and print data.

9、常用电极(夹具)装置有(选购):

A型:固体状三环电极装置;B型:粉末状加压装置   C型:棒状测量电极装置

Commonly used electrode (fixture) device (optional):

Type A: solid three-ring electrode device. Type B: powder pressurized device. Type C: rod-shaped measuring electrode device.

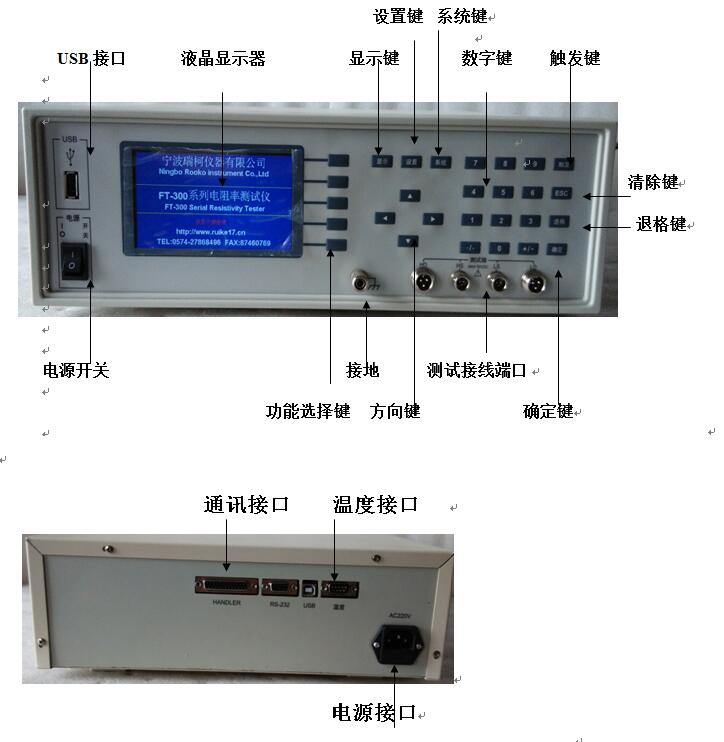

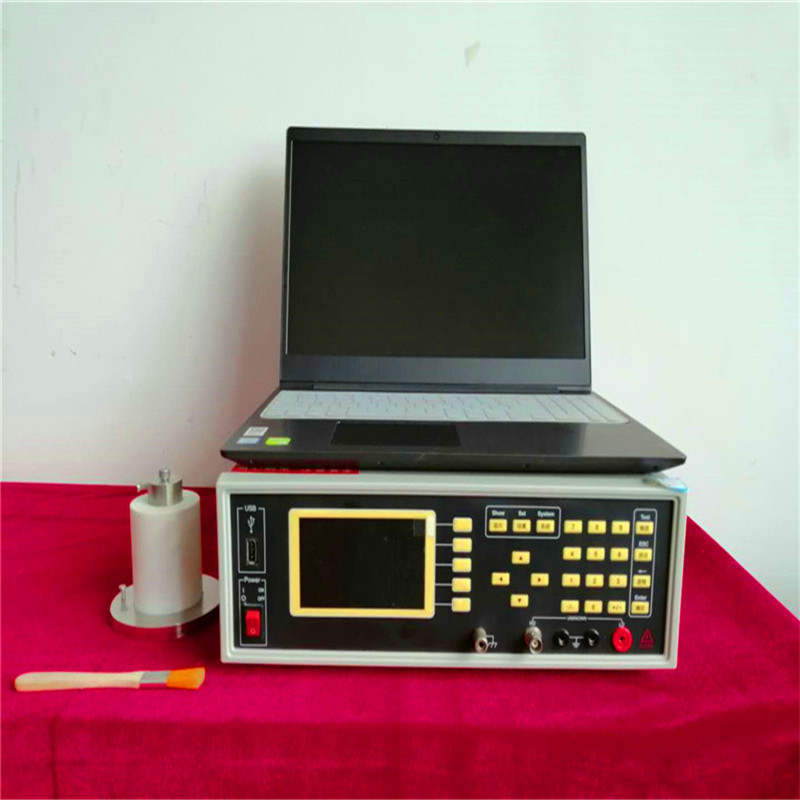

整机构造图

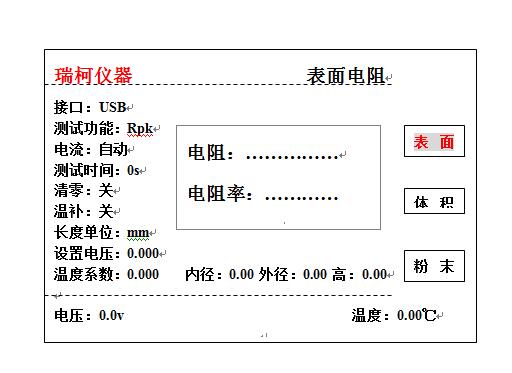

显示界面图

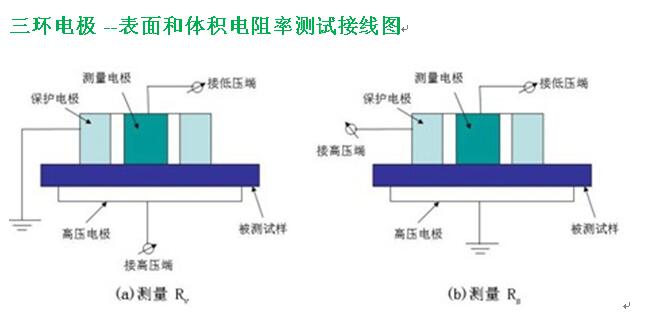

三环电极 --表面和体积电阻率测试接线图



计算公式:

体积电阻率ρv

ρv=Rv(A/h),

A=(π/4)•d22=(π/4)(d1+2g)2         (3)

式中,ρv ——体积电阻率(Ω•m),

Rv ——测得的试样体积电阻(Ω),

A ——测量电极的有效面积(m2),

d1 ——测量电极直径(m),

h ——绝缘材料试样的厚度(m),

g ——测量电极与保护电极间隙宽度(m),

3.2.表面电阻率ρv

ρs=Rs(2π)/㏑(d2/d1)          (4)

式中,ρv ——表面电阻率(Ω),

Rs ——试样的表面电阻(Ω),

d2 ——保护电极的内径(m),

d1 ——测量电极直径(m)。

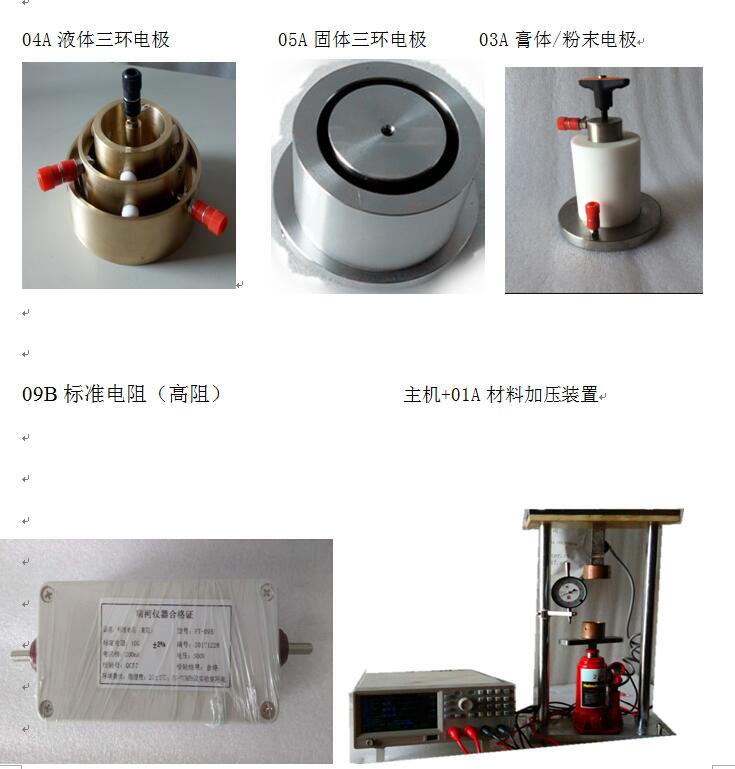

04A液体三环电极            05A固体三环电极      03A膏体/粉末电极




绝缘材料定义

1) 绝缘电阻:施加在与试样相接触的二电极之间的直流电压除以通过两电极的总电流所得的商。它取决于体积电阻和表面电阻。

2) 体积电阻:在试样的相对两表面上放置的两电极间所加直流电压与流过两个电极之间的稳态电流之商;该电流不包括沿材料表面的电流。在两电极间可能形成的极化忽略不计。

3) 体积电阻率:绝缘材料里面的直流电场强度与稳态电流密度之商,即单位体积内的体积电阻。

4) 表面电阻:在试样的某一表面上两电极间所加电压与经过一定时间后流过两电极间的电流之商;该电流主要为流过试样表层的电流,也包括一部分流过试样体积的电流成分。在两电极间可能形成的极化忽略不计。

表面电阻率:在绝缘材料的表面层的直流电场强度与线电流密度之商,即单位面积内的表面电阻。

测量原理

根据上述定义,绝缘体的电阻测量基本上与导体的电阻测量相同,其电阻一般用电压与电流之比得到。现有的方法可分为三大类:直接法,比较法,时间常数法。

试样及其预处理

试样

不同比例的聚丙烯与碳酸钙共混物样片(φ100圆板,厚2±0.2mm)5只

预处理

试样应平整、均匀、无裂纹和机械杂质等缺陷。用蘸有深剂(此溶剂应不腐蚀试样)的绸

布擦试;把擦净的试样放在温度23±2℃和相对湿度65±5%的条件下处理24小时。测量表面电阻时,一般不清洗及处理表面,也不要用手或其他任何东西触及。


操作流程

1.开机预热15分钟,测试数据稳定.

2.设定测试样品参数.

3.显示测试数据.

4.PC软件处理数据及报表.


优点描述:

1. 自动量程

2. 液晶显示

3. 精度 稳定性

4. 能显示5位数字

5. 标准电阻校准仪器.

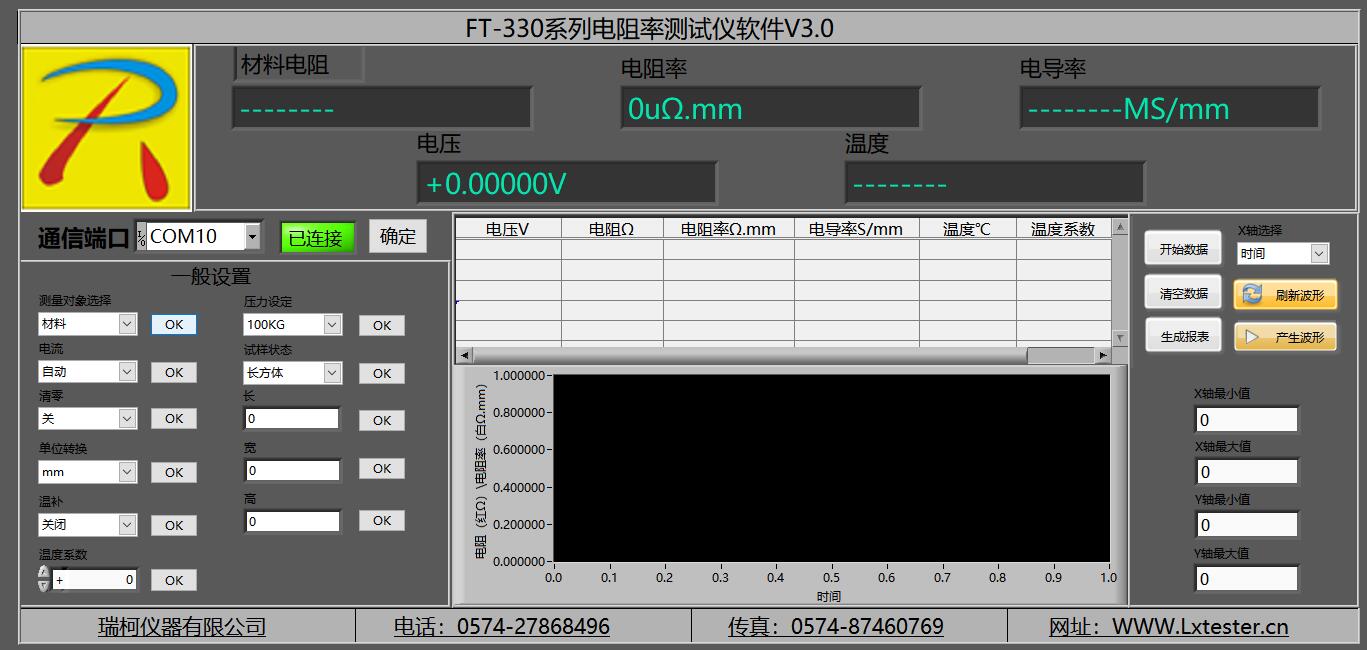

PC软件界面图



报表模版:

部分客户案例:

宿迁市金田塑业有限公司

大连博慧科技有限公司

赫祯新材料科技(上海)有限公司

河南博顿生物科技有限公司

武汉华顺行科技有限公司

北京雪迪龙科技股份有限公司

浙江立德产品技术有限公司

江苏仪征电子管有限公司

江苏南纬悦达纺织研究所

艺奥品成像技术苏州有限公司

广西兴宏源科技有限公司

无锡翔达汽车部件有限公司

 太原理工大学

西北工业大学

中国科学院过程工程研究所





服务项目

1.质保:12个月,长期维护.

2.培训:操作培训:

电话教学;U盘教学文件;远程可视沟通;现场教学;说明书教学文件

3.保养和维护:

提供因知保养和维护文件、标识、表格 、保养提醒.

4.验证文件:

3Q验证文件、计量证书

5.扩展服务:

延保服务,样品测试服务,后延服务,仪器租赁服务.




配套方案:


解决各材料状态


--固态、液态、气态、颗粒状 电阻、电阻率、电导率测量



配套选择方案

手持式四探针测试仪

高温四探针测试仪

普通四探针测试仪

低阻四探针测试仪

高阻四探针测试仪





瑞柯分享:



ROOKO瑞柯仪器


-------专注于新材料测量与分析仪器解决方案


----解决材料:


导体、半导体、绝缘材料常温及高温等环境下电性能分析.


----我们一直在做:


研发、生产、销售研发、生产、销售、租赁、实验室样品分析及后延扩展服


务.

FT-304绝缘材料表面/体积电阻率测试仪视频文件链接:
https://v.youku.com/v_show/id_XMzc2NTcwODUxMg==.html?spm=a2hzp.8253869.0.0
