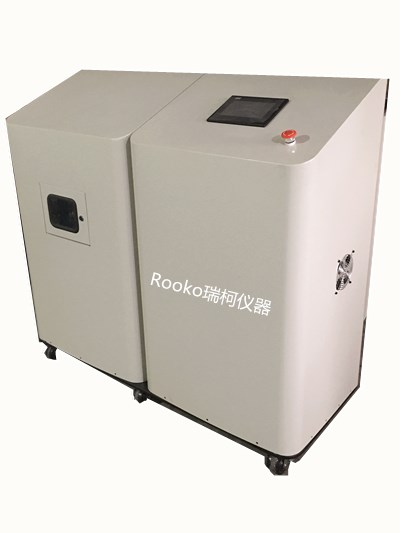

FT-100H粉末自动压实密度仪
发布时间： 2021-12-15 11:25:57 点击： 1401
FT-100H粉末自动压实密度仪
定义：
压实密度的计算公式：压实密度=面密度/材料的厚度
在锂离子电池设计过程中，压实密度=面密度/(极片碾压后的厚度—集流体厚度) ，单位：g/cm3
压实密度分为：负极压实密度Anode density（或称为阳极压实密度）和正极压实密度Cathode density（或称为阴极压实密度）。
二. 原理:
FT-100H粉末自动压实密度仪
锂离子动力电池在制作过程中，压实密度对电池性能有较大的影响，压实密度与片比容量，效率，内阻，以及电池循环性能有密切的关系。
压实密度越大，电池的容量就能做的越高，所以压实密度也被看做材料能量密度的参考指标
三.适用范围：
在外力的压缩过程中，随着粉末的移动和变形，较大的空隙被填充，颗粒间接触面积增大，使原子间产生吸引力且颗粒间的机械楔合加强，从而形成密度和强度的压坯.
参照标准：1.GBT 24533-2009 锂离子电池石墨类负极材料，附录L:粉末压实密度的测试方法，
2.GB∕T 24533-2019 锂离子电池石墨类负极材料
也可以用于具有类似特性之粉末和颗粒压实密度之测定；
四.功能描述：
采用液压测量系统，7寸触摸屏和PC软件控制，荷重单元控制系统采集应力变化数据，可以设置压力、时间数据，位移由位移传感器直读，温湿度数据通过传感器获得，多位的芯片数据的分析，自动模式，手动操作模式并存；标配PC软件可以获得应力与粉体密度关系曲线；时间与粉体屈服强度关系；过程数据的分析和曲线图谱，为生产企业和科研院所研发和改善工艺建立数据模型.提供中英文两种语言版本。
五. 参数资料
FT-100H粉末自动压实密度仪
|
测试项目 |
FT-100F |
FT-100H |
|
|
1.主压力 （选购） |
5吨；10吨； 20吨 |
2吨; 3吨; 5吨 |
|
|
2.位移测量 |
位移传感器系统,分辨率0.001mm |
||
|
3.位移行程 |
0-20mm |
||
|
4. 控制系统 |
液压控制系统 |
伺服动力系统 |
|
|
5.显示方式 |
7寸触摸屏+PC软件 |
||
|
6. 模具（选配） |
A.标配内径：13mm； B.选配内径12.8mm；高：25mm；精度0.01mm |
||
|
7.脱模方式 |
自动 |
||
|
8.保护装置 |
自动诊断、过载保护和急停控制 |
||
|
9.温湿度范围 |
常温-50度；湿度：20%-98% |
||
|
10.时间设置 |
0-99.9S ；0.1S |
||
|
11.设备管理功能 |
权限设置及数据管理存储 |
||
|
12.密度值 |
99.99999g/cm3 |
||
|
13.形变量 |
可测量弹性材料形变量0.01%----50% |
||
|
14.天平（选购） |
0.00001g，量程：120g |
||
|
15.位移速度 |
小于15mm/min；分辨率0.1mm/min |
||
|
16.使用环境要求 |
仪器使用环境要求：工作温度：-10℃－40℃，湿度：≤65%RH |
||
|
17.电源 |
380v |
||
|
18. 整机误差 |
不同样品特性不同密度有所差异≤3% |
不同样品特性不同密度有所差异≤1% |
|
|
19.选购项目 |
a.延保服务；b.计量服务；c.电脑和打印机 |
||
标准配置外订购明细：
|
序号 |
型号 |
品名 |
单位 |
数量 |
备注 |
|
1 |
100F-DYX |
电源线 |
套 |
1 |
|
|
2 |
100F-MJ |
样品模具 |
套 |
1 |
12.8mm或13mm选购 |
|
|
100F-ZKB |
抽真空泵 |
套 |
1 |
|
|
3 |
CYB |
电动抽油装置 |
个 |
1 |
|
|
4 |
PC |
电脑，打印机 |
套 |
1 |
依据需求配置 |
|
5 |
100F-RJ |
分析软件 |
套 |
1 |
|
|
6 |
100F-JL |
检测技术服务 |
份 |
1 |
计量证书1份 |
|
7 |
100F-YB |
延保服务 |
年 |
1-3 |
|
