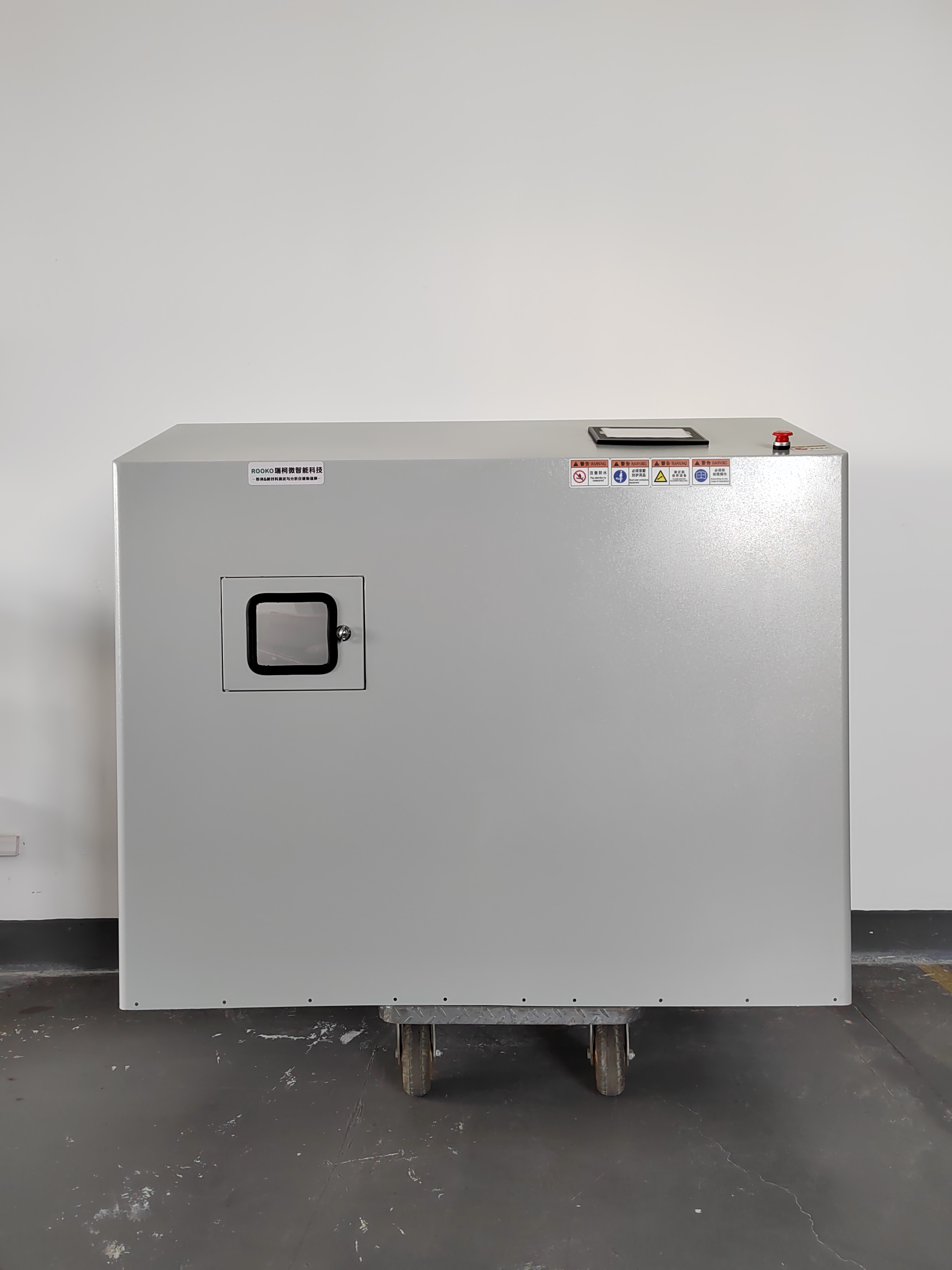

FT-100F粉末自动压实密度仪

发布时间: 2019-07-15 10:48:59 点击: 175

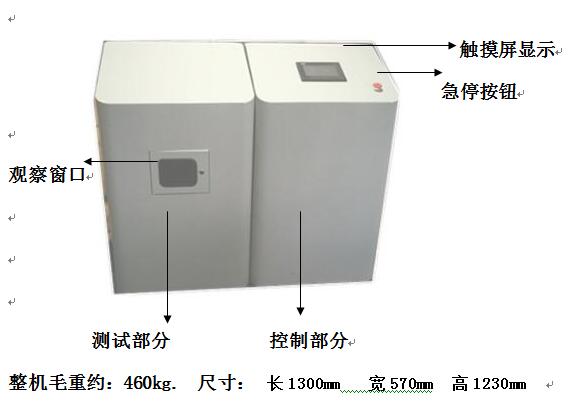

FT-100F粉末自动压实密度仪

FT-100F粉末自动压实密度仪 详情介绍

FT-100FPowder automatic compaction density testing (updated version)


原理: Principle:

在外力的压缩过程中,随着粉末的移动和变形,较大的空隙被填充,颗粒间接触面积,使原子间产生吸引力且颗粒间的机械楔合作用加强,从而形成具有密度和强度的压坯.



应用说明:

1.     锂离子动力电池在制作过程中,压实密度对电池性能有较大的影响。

2.     压实密度与片比容量,效率,内阻,以及电池循-环性能有密切的关系。

2.压实密度对电池设计很重要,压实密度越大,电池的容量就能做的越高,所以压实密度也被看做材料能量密度的参考指标之一.

3.压实密度不光和颗粒的大小、密度有关系,还和粒子的级配有关系,压实密度大的都有好的粒子正态分布。在工艺条件条件下,压实密度越大,电池的容量越高。

适用范围:Scope of application

1.参照标准:GBT 24533-2009 锂离子电池石墨类负极材料,附录L:粉末压实密度的测试方法,

2.   GB∕T 24533-2019 锂离子电池石墨类负极材料

3..也可以用于具有类似特性之粉末和颗粒压实密度之测定.


定义:Definition

计算公式:压实密度=面密度/材料的厚度

在锂离子电池设计过程中,压实密度=面密度/(极片碾压后的厚度—集流体厚度) ,单位:g/cm3

压实密度分为:负极压实密度Anode density(或称为阳极压实密度)和正极压实密度Cathode density(或称为阴极压实密度)。



功能描述:Function description:

1.     液压恒压加压测量系统.

2.     7寸触摸屏+PC软件(过程分析).

3.     荷重单元控制系统能采集应力变化数据.

4.     可设置压力、时间数据.

5.     位移传感器直读—数显样品压缩高度变化.

6.     两种测量模式:一般材料模式、弹性材料测量模式.

7.     可抽真空模具

8.     PC软件可以获得应力、粉体密度、时间、粉体屈服强度关系;过程数据的分析和曲线图谱.

9.     建立数据模型.

10.  中英文两种语言版本.


参数资料parameter

测试项目test project

技术 参数Technical parameter

分辨率Accuracy

1.主压力 Main pressure

5吨;10吨; 20吨;(选购)/

5 tons; 10 tons; 15 tons; 20 tons(choose to buy)

传感器:1级/ Sensor: class 1

2.位移测量/displacement

位移传感器系统,

precision dial gauge

0.001mm

3.位移行程/ Displacement stroke

0-20mm

0.1mm

4. 控制系统/ Control system

液压控制系统 pressure control system



5.显示方式/display

7寸触摸屏+PC软件7 inch touch screen+PC

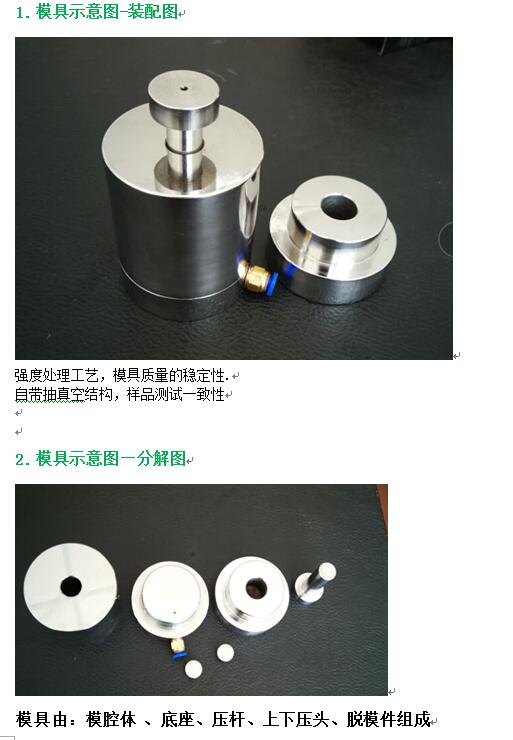

6. 模具mould(选配)

内径:12.8mm或13mm;高:25mm;Inner diameter: 12.8mm,height:25mm(customizable)

0.1mm

7.脱模方式Demoulding method

自动automatic



8.保护装置 Safety device

自动诊断、过载保护和急停控制/

Automatic diagnosis, overload protection and emergency stop control



9.温湿度范围

Temperature humidity range

常温-50度;湿度:20%-98%/

Room temperature -50 degrees, humidity:20%-98%



10.时间设置time setting

0-99.9S

0.1S

11.设备管理功能

Device management function

密码设置及数据管理存储

Password settings and data management storage



12.密度值 Density value

99.99999g/cm3 不同样品特性不同密度有所差异

Different samples characteristics have different density.

3%以内

Less than 3%

13.形变量Deformation variables

可测量弹性材料形变量Measure the amount of elastic material deformation



14.天平(选购)

High precision test balance(choose to buy)

0.00001g,量程:120g

Accurate to 0.00001g, range: 120g

0.01%

15.位移速度Displacement speed

小于15mm/min

0.1mm/min

16.使用环境要求

Environmental requirements

仪器使用环境要求:工作温度:-10℃-40℃,湿度:≤65%RH

Environmental requirements for instruments:working temperature:-10℃-40℃,humidity:≤65%RH



17.电源 Power Supply

380v



18. 整机误差 uncertainty error

uncertainty error 3%



选购项目

Choose and buy items

a.电脑,打印机   b.其他规格模具  c.电动抽油装置

d.抽真空装置   e.水分仪  f.真密度仪  g.松装密度仪

h.振实密度仪  i.延保服务

a.Computer, printer, b.other specifications mold, c.Electric pumping unit, d. vacuum device  e. moisture meter f. true density meter g. loose density meter h. tap density meter





步骤及流程

1.将未装样品的模具放置工作平台清零.

2.将称重好的样品装入模腔,并抽真空处理.

3.设定参数:压力,时间.样品数据.

4.测试完成自动显示数据.

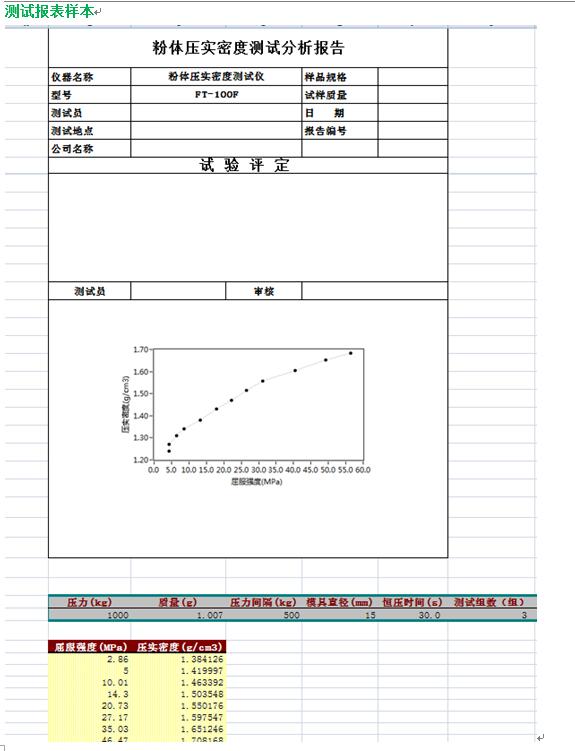

 5.过程曲线,生成报表


优点描述:

1. 重复性3%.

2. 自动运行.

3. 千分位的样品变化高度数据采集

4. PC过程数据及图谱分析.

5. 具有保护功能.

6.多个规格量程选购






部分客户案例:

中科院广州工业研究所       国家石墨烯产品质量监督检验中心

鸡西市产品质量监督检验所     深圳国创新能源研究所

江西智锂科技有限公司        江西正拓新能源科技有限公司

江西金锂科技股份有限公司      江西赣锋锂业股份有限公司

金唐化学工业集团公司         江西艾德纳米科技有限公司

湖南桑顿新能源有限公司       湖南瑞华新材料有限公司

中南钻石股份有限公司         深圳市中金岭南科技有限公司

上海宏丰能源科技有限公司      七台河万锂泰电材料有限公司

东莞东阳光科研发有限公司       广西埃赫曼康密劳化工有限公司

江苏容汇通用锂业股份有限公司    广东邦普循环科技有限公司

 湖北中兴新先进材料有限公司     威海南海新能源材料有限公司

贝特瑞(天津)纳米材料制造有限公司

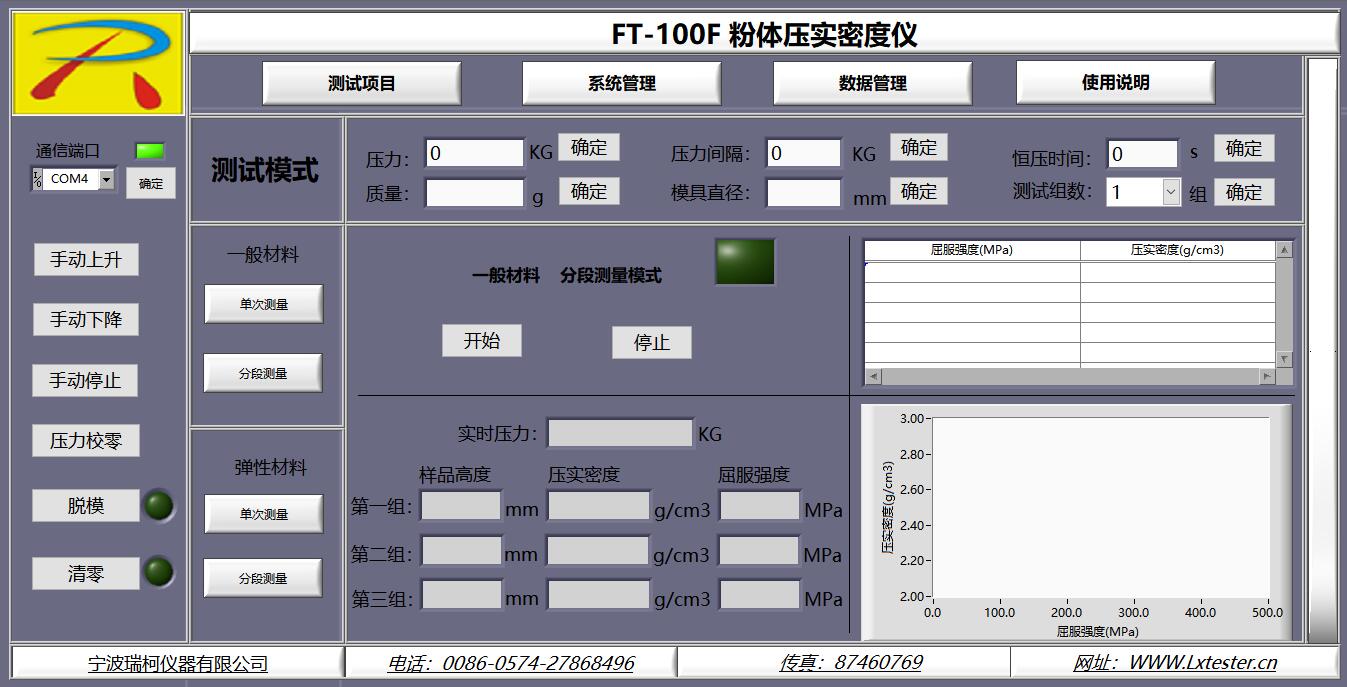

软件操作界面图

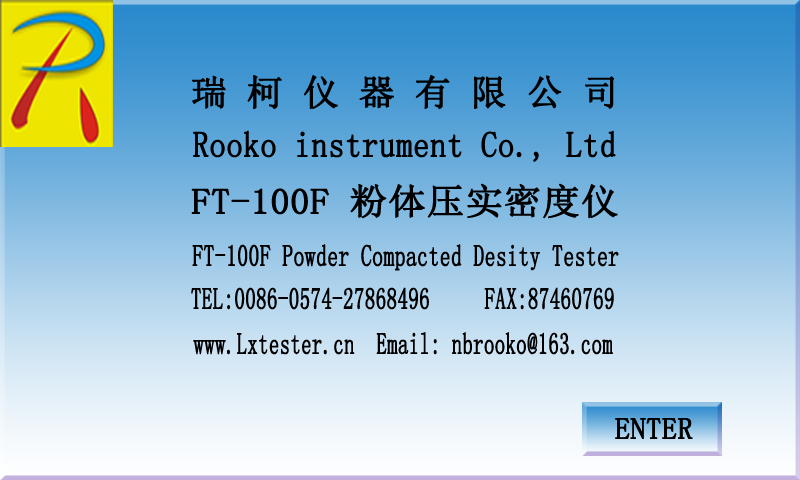

触摸屏操作界面



服务项目

1.质保:12个月,长期维护.

2.培训:操作培训:

电话教学;U盘教学文件;远程可视沟通;现场教学;说明书教学文件

3.保养和维护:

提供因知保养和维护文件、标识、表格 、保养提醒.

4.验证文件:

3Q验证文件、计量证书

5.扩展服务:

延保服务,样品测试服务,后延服务,仪器租赁服务.



粉体行业本机常用配套方案:

1. 粉体行业常用仪器方案:

水分仪,松装密度仪,休止角测试仪,粉体流动性测试仪 ,筛分粒度仪,振实密度仪 ,静电荷测试仪,体积密度仪.





粉体综合分析解决方案:

FT-3400粉体流动行为分析仪(静态力学,剪切法)

FT-7100粉体流动测试仪(动态力学,转鼓法或旋转圆筒法)

FT-3900粉末屈服强度分析仪(单轴压缩法)

FT-3500粉体压缩强度测试仪(可压性,压缩方程)

FT-2000颗粒和粉末特性分析仪系列(传统方法)

FT-301系列粉末电阻率测试系统(电性能)
