FT-8200系列双电四探针粉末电阻率测试仪

FT-8200 Double current four probe powder resistivity test system



功能概述：Functional overview

1. 方阻测量范围、可测量到-5次方或-6次方

2. 采用集成电路模块；一体化结构设计.

3. USB，232通讯接口，直流恒流源 ，

4. 四点探针法测量模式，

5. 采用PC软件操作，

6. 自动测试过程数据曲线及图谱分析

7. 报表生成，存储，打印

工作原理：

放置于固体模具中的粉末样品收到压力的变化，从而体积被压缩，在压缩的过程中，实时测量粉末样品受到压力后，体积变化过程中电阻，电阻率，电导率的变化，直至压实至稳定体积状态；即空隙率很小接近于零.

解决粉体样品无法压片成型或压片后取出测量带来的人为误差.

应用说明：

粉体受到压缩直至平稳时，粉体空隙率小，压实密度接近于真密度状态，则此时测试出来的粉末电导率为接近于理论值.

1. 描述了粉体在压缩体积变化过程中，电性能的变化趋势.

2. 描述粉体压缩后压力减少过程中粉体因自身特性内聚力反弹形变或恢复过程变化曲线图谱.

3.锂离子电池用炭复合磷酸铁锂正极材料电阻率的测量.

4.四探针法测量的导体或半导体粉末材料的分析与检测.

参照标准： Standard

1）四探针测试仪参照GB/T 1551、GB/T1552-1995，ASTM F84美国A.S.T.M 标准。

2）四探针法粉末测试平台参照GBT 30835-2014《锂离子电池用炭复合磷酸铁锂正极材料》中关于粉末电导率的测定方法中用于仲裁方法的四探针法要求制作.

适用范围：Scope of application

1.应用于锂离子电池用炭复合磷酸铁锂正极材料.

2.采用四探针法测量的导体或半导体粉末材料

3.石墨类粉状材料电阻率的测量.

4.用于企业品质检测；研发部门，大中专院校；科研院所；及质量检测机构.


 参数资料Parameters

规格型号/	FT-8200A	FT-8200B	FT-8200C	FT-8200D
1.方块电阻范围	10-5～2×105Ω/□	10-6～2×105Ω/□	10-4～2×104Ω/□	10-4～1×107Ω/□
2.电阻率范围	10-6～2×106Ω-cm	10-7～2×107Ω-cm	10-5～2×105Ω-cm	10-5～2×108Ω-cm
电导率范围	5×10-6～106ms/cm	5×10-7～107ms/cm	5×10-5～105ms/cm	5×10-8～105ms/cm
3.测试电流范围	0.1μA ，1μA，10μA，100µA，1mA，10mA，100 mA	10μA，100µA，1mA，10mA，100 mA、1000mA	0.1μA ，1μA，10μA，100µA，1mA，10mA，100 mA	10mA ---200pA
4.电流精度	±0.1%			±2%
PC软件界面	电阻、电阻率、方阻、温度、单位切换、温度系数、电流、电压、探针形状、探针间距、厚度 、电导率、图谱显示，压力设定，压强，报表导出，波形刷新，时间设定，启动、停止、运行、压实密度.
6.测试方式	双电组合测量
7.模具	标配：模具内径10mm； 其他规格可以定制
8. 压力量程选购	a.200kg；   b.300kg；   c.500kg；   d.1000kg
9. 模腔行程：	0-20mm（样品压实厚度建议在4mm内）
10. 样品高度	自动实时样品高度测量至千分位;范围：0.001-10.000mm，测量分辨率0.001mm，可测样品压缩厚度0.1mm
11. 恒压时间：	0-99.9s
12.温湿度范围	常温-50度；湿度：20%-98%/
13. 标配标准件	a.标准校准电阻1个；b.标准高度校准件1个
14. 测试方式	a.四点探针法   b.自动测量  C.PC软件运行界面
15. 加压方式	自动运行
16. 脱模方式	自动运行
17.电极材质	铜针
18.吸尘系统	外置吸尘处理器
19.误差：	3%； 重复性误差2%以内（平均性误差，人为因数外） 注明FT-8200D ≤5%-10%以内（因材料差异不同影响）
20.工作电源:	输入: AC 220V±10% ,50Hz  ：60W
21. 标配外选购	a.电脑和打印机依据客户要求配置； b.计量证书1份 c.水分仪 d.真密度仪

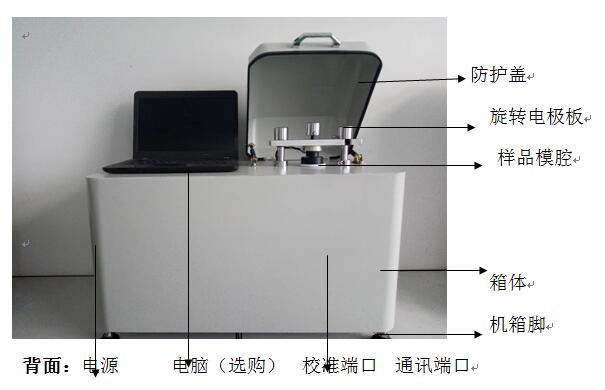

整机示意图

步骤及流程

1.运行清零

2.将称重样品

3.固定上电极旋钮.

4.软件设置测试参数. 运行

5.测试数据图谱及过程数据生成报表.

6. 样品脱模

7. 测试结束.



优点描述：

1. PC软件分析

2. 重复性误差2%.

3. 粉末压缩位移变化采集至千分位.

4. 自带校准功能.

5. 测试量程及低阻值测量范围.

6. 吸尘系统

7. 配置标准校准件.

8. 具有防尘、防腐保护盖.



部分客户案例：

武汉大学化学院

上海交通大学

电子科技大学

青岛路博伟业环保科技有限公司

中科院过程工程研究院

广州见您康医疗器械有限公司

南宁英鑫生物科技有限公司

北京君研碳极科技有限公司

朝阳立塬新能源有限公司

常州君泽电极新材料有限公司

湖南国盛石墨科技有限公司

北京肯瑞科技有限公司

山东联科新材料股份有限公司

黑龙江天林科技有限公司

西安交通大学

常州二维碳素科技股份有限公司

中科院广州能源研究所

武汉优卓科技有限公司

深圳市斯诺实业发展有限公司

极限资源科技有限公司

湖北泽川科技有限公司

贵州安达科技能源股份有限公司

江西奥盛新能源有限公司

杭州科阳新材料科技有限公司

鸡西市昌隆石墨制品有限公司

西安拓普电气有限公司

北京杰诚永兴科技有限公司

广东东岛新能源股份有限公司

哈尔滨穿石科技开发有限公司

江苏清源新材料科技有限公司

湖南大学

康柏医疗器械惠州有限公司

江苏墨泰新材料有限公司

惠州市兴绿科技有限公司

上海应用技术学院

大连泰斗建材有限公司

江西金石高科技开发有限公司

深圳市聚和原科技有限公司

新乡市赛博瑞新能源有限公司

江门市信诺新材料有限公司

深圳粤网节能技术有限公司

扬州德瑞夫科技有限公司

同济大学

南开大学

西华大学

中科院过程工程研究院

河北工程大学

温州大学

盐城工学院

山东希诚新材料科技有限公司

广州菲博生物科技有限公司

七台河万锂泰电材料有限公司

常州九朝新能源科技有限公司

天津大学

高确有限公司

福建鑫森碳业股份有限公司

东莞理工大学

北京联合涂层技术有限公司

多氟多新能源科技有限公司

天元羲王(深圳)新能源材料科技有限公司

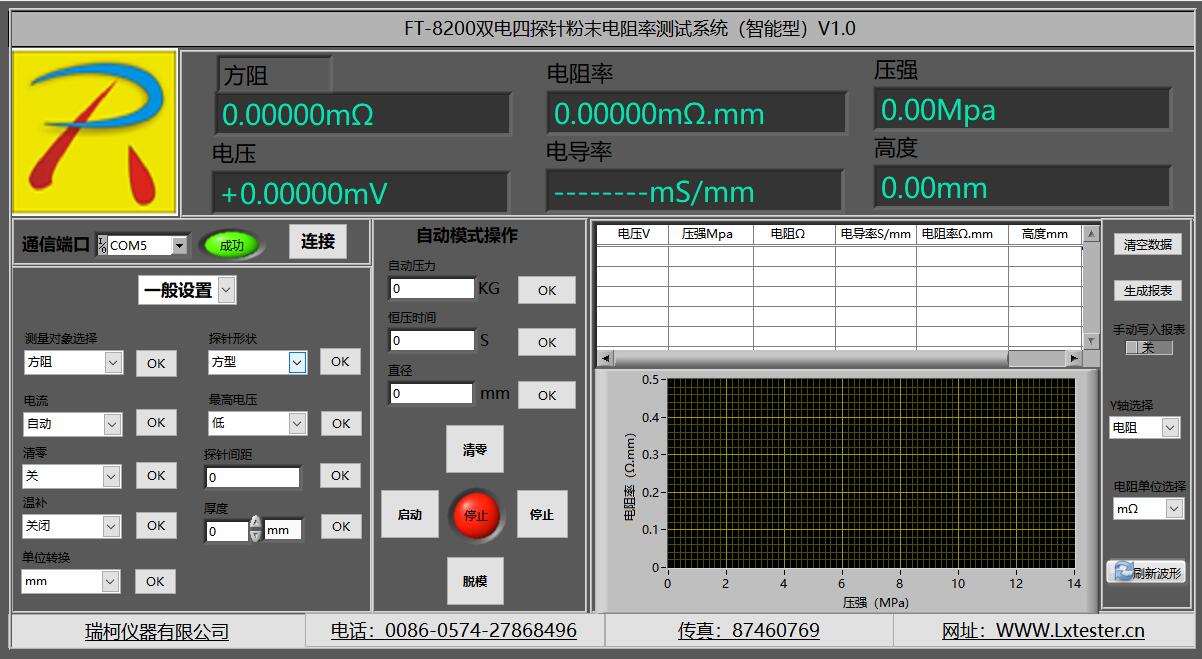

软件操作界面图

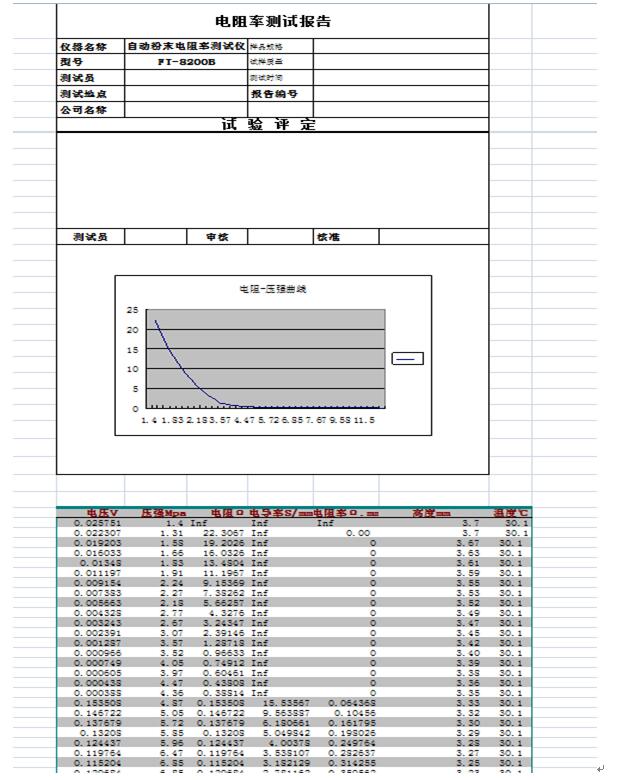

测试报表样本

服务项目

1.质保：12个月，长期维护.

2.培训：操作培训：

电话教学；U盘教学文件；远程可视沟通；现场教学；说明书教学文件

3.保养和维护：

提供因知保养和维护文件、标识、表格 、保养提醒.

4.验证文件：

3Q验证文件、计量证书

5.扩展服务：

延保服务，样品测试服务，后延服务，仪器租赁服务.

粉体行业本机常用配套方案：

1. 粉体行业常用仪器方案：

水分仪，松装密度仪，休止角测试仪，粉体流动性测试仪 ，筛分粒度仪，振实密度仪 ，粉末电导率测试仪，体积密度仪.

粉体综合分析解决方案：

FT-3400粉体流动行为分析仪（静态力学，剪切法）

FT-7100粉体流动测试仪（动态力学，转鼓法或旋转圆筒法）

FT-3900粉末屈服强度分析仪（单轴压缩法）

FT-3500粉体压缩强度测试仪（可压性，压缩方程）

FT-2000颗粒和粉末特性分析仪系列(传统方法)

FT-301系列粉末电阻率测试系统（电性能）
