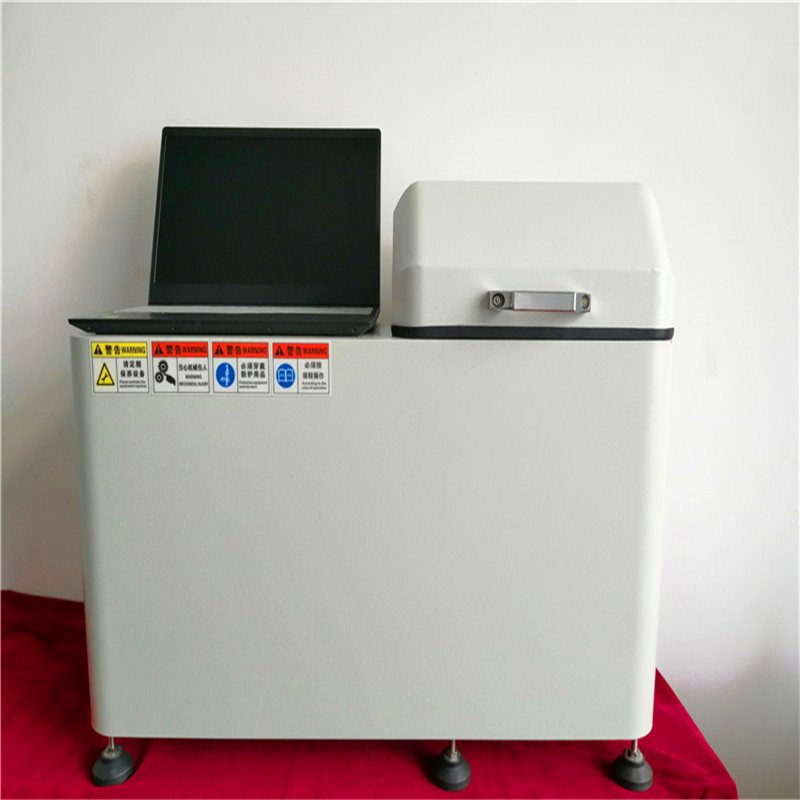

FT-7200系列自动四探针粉末电阻率测试仪(经济型)

发布时间: 2019-07-01 16:41:26 点击: 126
FT-7200系列自动四探针粉末电阻率测试仪(经济型)

FT-7200系列自动四探针粉末电阻率测试仪(经济型)

一、功能概述:Functional overview

采用集成电路模块; USB,232通讯接口,直流恒流源 ,提供四点探针法测量模式,采用PC软件操作,自动测试过程数据曲线及图谱分析,实时分析压强/压力与电阻,电阻率,电导率的变化关系,及报表生成,存储,打印等;



二、参照标准:Meet Standard

1)四探针测试仪参照GB/T 1551、GB/T1552-1995,ASTM F84美国A.S.T.M 标准。

2)四探针法粉末测试平台参照GBT 30835-2014《锂离子电池用炭复合磷酸铁锂正极材料》中关于粉末电导率的测定方法中用于仲裁方法的四探针法要求制作.



三、适用范围:Scope of application

用于锂离子电池用炭复合磷酸铁锂正极材料电阻率的测量;也应用于需要采用四探针法测量的导体或半导体粉末材料的分析与检测;用于石墨类粉状材料电阻率的测量;应用于企业品质检测;研发部门,大中专院校;科研院所;及质量检测机构.

四、参数资料Parameters

规格型号/ Specification model

FT-7200A

FT-7200B

1.方块电阻范围sheet resistance range

10-5~2×105Ω/□

10-4~2×104Ω/□

2.电阻率范围

resistivity range

10-6~2×106Ω-cm

10-5~2×105Ω-cm

电导率范围Conductivity range

5×10-6~106ms/cm

5×10-5~105ms/cm

3.测试电流范围

test current range

0.1μA ,1μA,10μA,100µA,1mA,10mA,100 mA

4.电流精度current

±0.1% accuracy

软件界面



电阻、电阻率、方阻、温度、单位切换、温度系数、电流、电压、探针形状、探针间距、厚度 、电导率、图谱显示,压力设定,压强,报表导出,波形刷新,时间设定,启动、停止、运行

6.测试方式Test method

四探针法+自动测量模式

7.模具mold:

标配:a.压力200kg和300kg机型模具内径10mm; b. 压力500kg和1000kg机型模具内径20mm;    模具行程高25mm ;

8. 压力选购:

a.200kg;   b.300kg;   c.500kg;   d.1000kg

9. 模腔行程:

Die cavity stroke:

0-20mm(样品压实厚度建议在4mm内)

(Sample compaction thickness is recommended in 4mm)

10. 高度量程和精度

高度测量范围:0.01-10.01mm,测量分辨率0.01mm

11. 恒压时间: time:

0-99.9s

13. 标准件选购

a.标准校准电阻1-3个;        b.标准高度校准件1个.

14. 测试方Test mode

a.四点探针法 Four - point probe method

b.自动测量Automatic measurement

15.加压方Pressurized

自动Automatic

16. 脱模方式Stripping

自动Automatic

17.电极材质Electrode

铜针Copper material

19.误差: errors

≤4%;重复性误差3%以内.(因不同材料本身特性因素影响,误差不同,人为因数除外)

20.工作电源: Power supply

输入: AC 220V±10% ,50Hz  :60W

21. 标配外选购

Others buy

a.电脑和打印机依据客户要求配置; b.计量证书1份

c.水分仪 d.真密度仪

a. computers and printers based on customer configuration requirements.

b. Measurement certificate 1. c. moisture meter d. true density meter
