FT-300AHXM/FT-400AHXM 化学转化膜表面电阻测试仪 产品详情
发布时间： 2026-06-28 10:04:56 点击： 6
1. 产品介绍
FT-300AHXM、FT-400AHXM 为 ROOKO 瑞柯微自研涂层电性能检测设备，专为铝、铝合金化学导电转化氧化膜开发，整机采用四端测量法消除接触干扰，搭载双向电流电压采集、温度补偿、压强实时显示、上下限报警模块，支持中英文切换。设备对标 MIL、AMS、SJ、GB、QJ 等国内外涂层检测规范，可完成盐雾试验前后膜层导电性能对比检测。

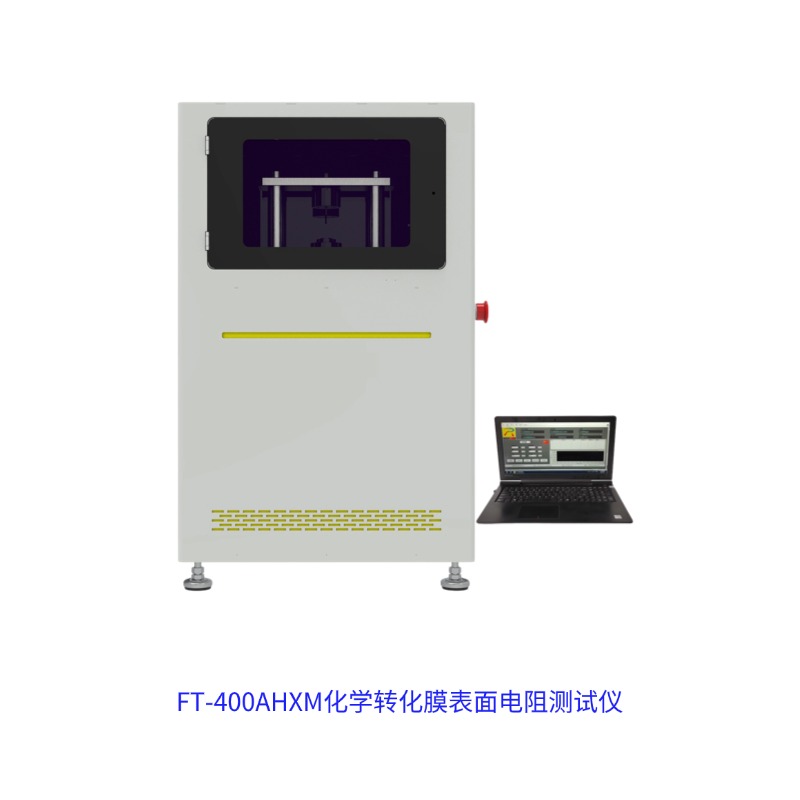

两款机型加压结构区分：FT-300AHXM 为手动液压加压，基础检测工况适配；FT-400AHXM 搭载步进电机自动加压，新增膜厚度测量、恒压计时、PC 曲线图谱分析功能，满足多维度科研与质控需求，电极规格支持定制，适配异形铝件试样。
2. 产品特点
- 四端测量架构，双向正负电流、电压自动切换，降低接触电势带来测量偏差；
- 内置温度补偿模块，规避环境温变对膜层电阻数值造成波动；
- 200psi 标准压力量程，压强数值屏幕直读，支持超限声光报警；
- 电阻率单位自动识别换算，液晶集中展示全部检测参数；
- 紫铜标准电极，基准面积 1 平方英寸，可按需更换镀金定制电极；
- FT-400AHXM 步进电机自动加压，配备 0.001mm 精度厚度测量与恒压计时；
- 配套 PC 分析软件，实现实时数据留存、曲线图谱、批量报表导出；
- 兼容多套军工、航天、国标涂层检测标准，一台设备覆盖多检测规范；
- 220V 通用供电，整机运行稳定，工位布设门槛低；
- 整机配件、治具可按需定制，适配不同尺寸铝板材、铝型材试样。
3. 工作原理
仪器内置恒流源输出多档位直流电流，四端紫铜电极在标准压力下贴合铝件化学转化膜表层，采集膜层两端电压信号；设备同步采集环境温度完成温漂补偿，结合电极接触面积、膜厚度参数，自动运算输出表面电阻、体积电阻率、电导率数值。FT-400AHXM 自动控制加压时长与压力数值，全程记录压力 - 电阻变化曲线，检测数据可本地显示或外接电脑归档留存。
4. 技术参数
| 参数项目 | FT-300AHXM（实用手动型） | FT-400AHXM（多功能自动型） |
|---|---|---|
| 电阻测量区间 | 10^-7～2×10^7Ω | 10^-7～2×10^7Ω |
| 电阻率区间 | 10^-7～2×10^7Ω-cm | 10^-7～2×10^7Ω-cm |
| 电导率区间 | 5×10^-8～10^7 S/cm | 5×10^-8～10^7 S/cm |
| 测试电流档位 | 1μA/10μA/100μA/1mA/10mA/1000mA | 1μA/10μA/100μA/1mA/10mA/1000mA |
| 标准电极材质 | 紫铜，上电极 1 平方英寸，下电极大于 1 平方英寸，可定制 | 紫铜，可选镀金定制电极 |
| 压力量程 | 0-200psi，准确度≤2psi | 0-200psi，准确度≤2psi |
| 加压方式 | 手动液压 | 步进电机自动加压 |
| 膜厚度检测 | 无 | 0.001-10.001mm，高精度读数 |
| 恒压计时功能 | 人工记录时长 | 0-99.9S 自由设定 |
| 显示模式 | 本地液晶屏幕读数 | 液晶 + PC 软件图谱双显示 |
| 操作语言 | 中英文切换 | 中英文切换 |
| 供电规格 | AC220V±10% 50/60Hz | AC220V±10% 50/60Hz |
| 配套标准治具 | 适配 QJ487、GB/T39495 测试工装 | 适配全套国标、军工标准工装 |
5. 适用范围
- 检测试样：铝板材、铝型材、铝合金零部件表面化学导电转化膜、导电氧化涂层；
- 检测场景：航天军工实验室、铝表面处理加工厂、新材料研发机构、第三方质检实验室；
- 检测项目：膜层表面接触电阻、体积电阻率、电导率；盐雾试验前后涂层导电性能对比；
- 适配执行标准：MIL-DTL-81706B、NAVY QPL-81706-16、AMS2474E/D、SJ20813、GB/T47038、QJ487、GB/T39495 等；
- 拓展试样：金属镀覆低阻涂层、固态导电板材均可搭配定制电极完成检测。
6. 操作流程（简洁版）
- 试样预处理：清理铝件表面油污、氧化杂质，放置平整工作台；
- 设备接线：连接测试线缆，接通 220V 电源启动主机，接入标准电阻完成校准；
- 试样装夹：将铝件放置测量平台，调节电极至试样膜层表面；
- 加压设置：FT-300AHXM 手动液压调至标准压力；FT-400AHXM 设定目标压力与恒压时间；
- 参数采集：开启温度补偿，设备自动切换电流完成检测，屏幕同步显示电阻、电阻率、压强；
- 数据留存：手动记录数值或外接 PC 软件保存压力 - 电阻变化曲线与报表；
- 重复测试：同一样品多点位复测，取均值作为膜层导电性能判定依据。
7. 配套服务项目（简洁版）
- 实验室样品测试服务：客户寄送铝涂层试样，出具标准化膜层导电检测报告；
- 仪器延保服务：原厂质保基础上，可选购 1-3 年周期延保服务；
- 技术升级服务：现有 FT 系列设备可升级自动加压模块、PC 数据分析功能；
- 仪器定制服务：按需定制镀金电极、异形工装、特殊压力量程组件；
- 计量配套服务：可配套出具计量证书，满足实验室合规检测要求。
8. 包装配件清单
标准出厂配件
| 序号 | 配件名称 | 数量 | 说明 |
| ---- | ---- | ---- |
|1|FT 系列主机（按选定型号）|1 台 | 含整套加压测量平台 |
|2 | 标准紫铜电极组 | 1 套 | 1 平方英寸基准规格 |
|3 | 配套测试连接线 | 1 套 | 400-CSX 标准测试线 |
|4 | 产品操作说明书 | 1 份 | 内含全套执行标准与操作规范 |
|5 | 保修卡、质量保证书 | 各 1 份 | 设备维保登记文件 |
可选订购配件
- 标准校准电阻（1-5 个）；
- 400-RJ PC 数据分析软件；
- 400-DJ 镀金电极组；
- 配套电脑、打印设备；
-
计量证书文件；
整机木箱加缓冲泡棉防护包装，降低运输磕碰损伤。
9. 售后服务（简洁）
- 原厂基础质保周期一年，质保期内因制造品质故障可原厂维修；
- 传感器、电机、电极耗材不在基础质保覆盖范围；
- 私自改装、非原厂拆装、使用不当、不可抗力造成损坏，维修收取配件修护费用；
- 设备运行异常可线上获取技术指导，故障设备可申请到场检修；
- 全系电极、工装、标准配件长期供应，支持单独采购替换。
10. FAQ 常见问题
Q1：两款机型该如何选型？
A1：常规生产线质检、预算有限选用 FT-300AHXM 手动款；科研、多组压力曲线对比、需要厚度自动测量场景选用 FT-400AHXM 自动款。
Q2：设备能否检测盐雾处理后的转化膜？
A2：可以，设备完全匹配 AMS2474 盐雾前后膜层电阻对比检测标准，数据可留存对比。
Q3：电极是否可以更换镀金款？
A3：镀金电极属于选购配件，低阻检测场景可单独采购装配。
Q4：PC 软件包含哪些分析功能？
A4：实时数据采集、压力 - 电阻曲线绘制、多组测试报表导出、参数自动换算。
Q5：设备可以自行修改加压结构吗？
A5：不建议私自改动加压、电极工装结构，改装后设备质保失效，故障厂商不承担相关责任。
