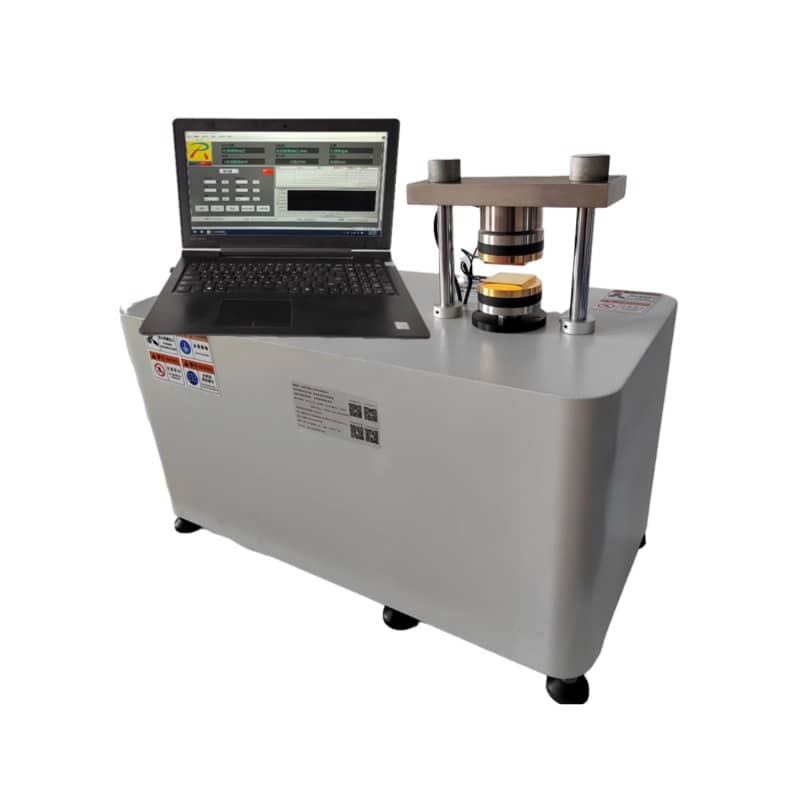

燃料电池双极板接触电阻测试仪 自动型 FT-541SJB 石墨双极板方阻电阻率测量设备
发布时间： 2026-06-28 10:37:53 点击： 5
1. 产品介绍
ROOKO 瑞柯微 FT-541SJB 系列自动双极板材料四探针低阻 / 接触电阻测试仪为双极板导电性能检测升级款设备，由宁波瑞柯析理仪器有限公司推出，适配质子交换膜燃料电池配套材料电学性能检测，可同步完成水平方向方块电阻、材料本体电阻率、双极板与炭纸垂直界面接触电阻多维度测试。设备搭载伺服电缸自动加压模块，搭配 PC 智能分析软件，完整对标 GB/T 20042 系列、IEC 62282 系列通用标准，覆盖科研院校实验室研发、新能源企业来料质检、产线批量全检等多工况场景，固态导电材料电性能数据采集均衡稳定。
2. 产品特点
- 双模式测试架构：集成四探针水平方阻测量、四端法垂直接触电阻检测，单台设备完成两类主要电学指标采集
- 伺服自动加压系统：电缸驱动匀速施压，压力区间可调，压力数值实时同步录入软件，数据关联性强
- 双向恒流测量模块：自动切换正、负电流输出与电压采集，降低极化干扰，数据波动幅度小
- 镀金电极配套配置：电极规格多规格可选，导电接触稳定，可根据样品尺寸定制电极尺寸
- PC 智能数据系统：软件同步显示电阻、电阻率、压强、厚度、温度等多维度参数，自动生成曲线图谱、标准化数据报表，支持本地数据存储与查询
- 细分型号差异化配置：FT-541SJB-341/361 适配实验室研发；FT-541SJB-300 全检版本增设扫码录入、碳纸使用次数预警、批量统计功能，适配流水线检测
- 厚度自动采集：垂直样品厚度 0.005-30mm 自动识别，参数自动代入电阻率运算，减少人工录入偏差
- 量程覆盖范围广：多档位恒流输出，高低阻区间均可稳定采集，电阻测量误差可控至≤0.3% 标准电阻
- 标准化合规设计：整机、测试流程完全匹配燃料电池双极板、炭纸检测国标与国际通用规范
- 拓展配置丰富：支持标准电阻校准件、探针、电压降检测模块、计量证书、延保服务等选配内容
3. 工作原理
设备采用直流四探针法与开尔文四端测试法组合架构，规避传统两点测试引线电阻带来的数据偏差：
- 水平方阻 / 本体电阻率测试（四探针法）：四根探针垂直接触样品表面，设备输出恒定微小电流，采集探针间电压差值，结合探针间距、样品厚度自动运算方块电阻、体积电阻率与电导率；
- 垂直界面接触电阻测试（四端法）：上下镀金电极夹持双极板 + 炭纸叠层样品，伺服系统施加设定压强，恒流穿过叠层结构，测量电极两端电压，换算不同压力下双极板与炭纸的界面接触电阻；
- 电流正负极自动切换测量，抵消材料极化电势干扰，软件同步采集压力、厚度、温度、电阻同步数据，生成压力 - 电阻变化曲线，直观呈现材料导电特性随压缩载荷的变化规律。
4. 技术参数
| 测试项目 | FT-541SJB-341 | FT-541SJB-361 | FT-541SJB-300 全检版 |
|---|---|---|---|
| 垂直接触电阻量程 | 10⁻⁷～2×10⁷Ω | 10⁻⁸～2×10⁴Ω | 10⁻⁷～2×10⁷Ω |
| 水平方块电阻量程 | 10⁻⁵～2×10⁵Ω/□ | 10⁻⁶～2×10²Ω/□ | 无水平四探针功能 |
| 恒流输出档位 | 1μA/10μA/100μA/1mA/10mA/1000mA | 100μA/1mA/10mA/100mA/1A/10A | 1μA/10μA/100μA/1mA/10mA/1000mA |
| 电阻测量精度 | ≤0.3% 标准电阻 | ≤0.3% 标准电阻 | ≤0.3% 标准电阻 |
| 加压驱动方式 | 伺服电缸自动加压 | 伺服电缸自动加压 | 伺服电缸自动加压 |
| 标准压力区间 | 0-1000kg（0-4MPa），可选购 2000kg 或定制 | 0-1000kg（0-4MPa），可选购 2000kg 或定制 | 0-1000kg（0-4MPa），可选购 2000kg 或定制 |
| 样品厚度测量范围 | 0.005-30mm | 0.005-30mm | 0.005-30mm |
| 立柱间距 | 500mm，搭载样品载台，支持定制 | 500mm，搭载样品载台，支持定制 | 500mm，搭载样品载台，支持定制 |
| 数据显示载体 | PC 软件可视化展示，含图谱、报表、数据管理 | PC 软件可视化展示，含图谱、报表、数据管理 | PC 软件，增设扫码、预警、批量统计功能 |
| 工作电源 | AC220V±10%，50Hz，整机功耗＜30W | AC220V±10%，50Hz，整机功耗＜30W | AC220V±10%，50Hz，整机功耗＜30W |
| 可选镀金电极规格 | 5cm×5cm 正方形（25cm²）、φ60mm 圆形，支持定制 | 5cm×5cm 正方形（25cm²）、φ60mm 圆形，支持定制 | 5cm×5cm 正方形（25cm²）、φ60mm 圆形，支持定制 |
5. 适用范围
- 行业适配：新能源燃料电池、液流电池、新材料研发、炭纸 / 石墨毡生产、金属涂层双极板加工、高校材料实验室、第三方检测合作机构；
- 测试材料：金属 / 石墨复合双极板、不锈钢涂层双极板、导电炭纸、石墨毡、气体扩散层、导电复合板材；
- 检测指标：材料水平方块电阻、本体体积电阻率、电导率、双极板与炭纸界面接触电阻、不同压强下导电性能变化曲线；
- 标准适配：GB/T 20042.6-2024、IEC 62282-7-4:2024 双极板测试；GB/T 20042.7-2014 炭纸特性测试；GB/T 20042.3-2022 质子交换膜测试。
6. 操作流程（简洁版）
- 设备上电，连接 PC 端分析软件，完成仪器通讯校准；
- 选取匹配规格镀金电极，放置待测样品（双极板 + 炭纸叠层 / 单片导电板材）至测试载台；
- 软件设置目标压力、测试电流档位、数据采集间隔参数；
- 启动自动加压程序，伺服机构匀速加载至设定压力，设备自动切换正反向电流采集电阻数据；
- 测试完成，软件自动生成压力 - 电阻曲线与测试报表，支持本地存储、导出打印；
- 释放压力，取出样品，清理电极接触面，关闭设备与软件。
7. 配套服务项目（简洁版）
- 售后服务：整机原厂质保，故障支持到场检修，线上远程技术调试；
- 延保服务：可选购 1-3 年期延保，延长设备保修周期；
- 样品测试：合作机构实验室可承接客户来料样品检测，出具配套计量证书；
- 技术升级：设备功能迭代、量程拓展、软件更新技术服务；
- 仪器租赁：适配短期项目、临时检测需求的设备租赁方案；
- 设备定制：压力量程、电极尺寸、测试模块按需定制化设计。
8. 包装配件（表格化，标准外选购件）
| 序号 | 配件型号 | 配件名称 | 单位 | 配置说明 |
|---|---|---|---|---|
| 1 | 541-CSX | 测试线 | 套 | 1 套 / 台 |
| 2 | 09A | 标准校准电阻 | 个 | 选购，数量 1-5 个，规格按需匹配 |
| 3 | 06A | 四探针测试平台 | 套 | 1 套，内含直线型四探针探头 1 支 |
| 4 | 06B | 直线型四探针探头 | 个 | 可单独增补选购 |
| 5 | 340-TTZ | 镀金弹簧铜针组件 | 组 | 4 根 / 组，探针替换配件 |
| 6 | 340-WTZ | 弹簧钨针组件 | 组 | 4 根 / 组，耐磨探针选配 |
| 7 | 541SJB-RJ | 配套 PC 分析软件 | 套 | 1 套，含数据报表、图谱生成功能 |
| 8 | PC | 电脑 + 打印设备 | 套 | 按需搭配，配套数据输出 |
| 9 | 541-JL | 计量检测证书 | 份 | 1 份，第三方机构校准认证 |
| 10 | 541-DJ | 镀金电极组 | 组 | 2 片 / 组，尺寸可定制 |
| 11 | 541-YB | 设备延保服务 | 年 | 选购 1-3 年周期 |
9. 售后服务（简洁）
- 整机原厂基础质保周期内，非人为损坏零部件更换；
- 设备故障可提供线上远程指导调试，复杂故障安排到场检修；
- 终身提供软件迭代更新、操作技术指导；
- 支持配件单独采购、探针电极损耗件补给；
- 可定期预约设备校准、计量复检服务。
10. FAQ 常见问答
Q1：FT-541SJB 自动款和 FT-341SJB/361SJB 手动款怎么选型？
A：研发实验室预算有限、测试频次低可选 FT-341/361SJB 手动液压加压机型；产线批量检测、需要自动记录压力曲线、长期高频次测试，合适之选为 FT-541SJB 伺服自动款；流水线全检直接选用 FT-541SJB-300 版本。
Q2：仪器能否更换不同尺寸镀金电极？
A：支持，标配 5cm×5cm、φ60mm 两种规格电极，可根据样品长宽、直径需求定制差异化尺寸电极组件。
Q3：测量低阻样品数据波动大如何处理？
A：检查探针、电极接触面清洁无氧化；选用大电流档位测试；完成标准电阻校准；更换钨针探针提升接触稳定性。
Q4：设备压力量程能否加大至 2000kg？
A：可以，出厂前可选购 2000kg 压力模块，也可后期到场升级压力组件。
Q5：软件是否支持导出 Excel 测试报表？
A：配套 541SJB-RJ 分析软件支持图谱图片、Excel 数据报表导出，适配实验室数据归档需求。
11. 关联产品（简洁）
- FT-341SJB/FT-361SJB 经济型手动双极板电阻测试仪（预算友好手动款）
- FT-371 系列 高阻四探针电阻率测试仪（绝缘薄膜、涂层方阻检测）
- FT-351 高温四探针测试仪（高温环境导电材料检测）
- FT-8600 粉末电阻率压实密度一体机（导电粉体、石墨粉料电性能测试）
- FT-551 系列 自动极片电阻测试仪（锂电电极片电阻检测设备）
