LX-9831电压降测试系统

发布时间: 2019-10-31 15:41:30 点击: 988
LX-9831电压降测试系统



LX-9831电压降测试系统

LX-9831 Voltage drop test system



功能概述Overview:

1. 电压降、接触电阻、温升是车用电线束插接器在强电流电路和弱电流电路下电性能评定指标.

2. 集成电路芯片控制.

3. 恒流源供给输出,液晶显示.

4. 提供USB、232通讯接口;可外接控制单元.

5. PC软件系统,分析电流、时间、温升、接触电阻和电压降变化曲线及数据模型.

6. 适用于科研院所、企业研发、进料检验和质量中心等技术部门.

原理Principle:

通过电流、电压和时间,来检测电线束插接器电压降、接触电阻和温升变化关系,是汽车用插接器的电气性能指标.

适用范围Scope of application:

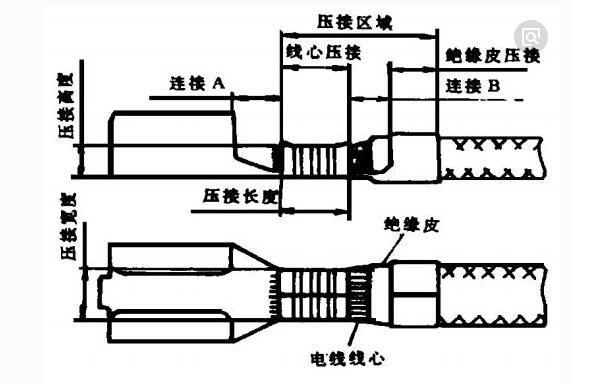

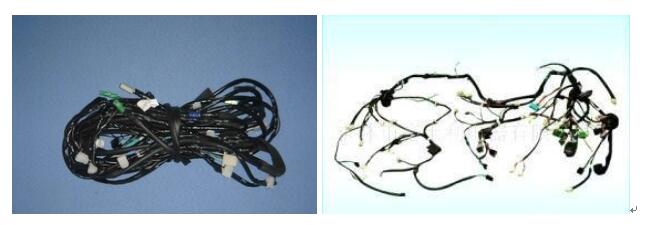

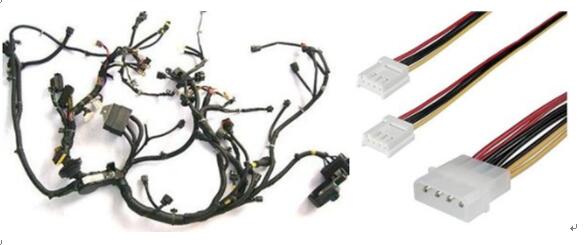

用于电线束、插接器、开关触点、继电器、汽车开关等相关产品之接触电阻、温升、电压降或负载测量,同时也适用于具有类似特性产品使用;与国际上通用之测量方式相通.


参照标准Standards:

QC/T 730 ;ISO 6722:2002

GB/T 2951; GB/T 3048;

QC/T29106; QC/T413 ;

QC/T413-2002;

SAE/USCAR38 2009 .




参数资料: data

测量项目/ Measurement items

规格/ Technical specifications

分辨率

Accuracy

1.测试电流DC(选购

Test current(choose to buy)

0-60A

0-100A

0-200A

 -1000A

0.01A

2.测试电压(开路)

test voltage(open circuit)

DC0-30V

0.01V

3.电压降范围voltage drop range

0-1999.99mV

0.01mV

4. 测试时间test time

测试时间0.01S—99.99H

Test time 0.01S—99.99H

5.温升范围temperature rise range

常温-500度,精度0.5度

Normal temperature -500 degree,accuracy 0.5 degree.

6.接触电阻contact resistance

0.1μΩ—2KΩ.分辨率resolution 0.01μΩ

7. 统计功能Statistical function

统计计数:0-99999

Statistical count for good and bad products:0-99999

8. 测量模式Measurement mode

一般材料类和电线束类General materials and wire harness

7. 电压降设定

Voltage drop setting

上下限设定功能及声光报警

Upper and lower limit setting function and

8.设备管理Device Management

仪器管理密码设定,自我校准,数据管理。存储功能

Instrument Manager password settings. self-calibration. data management.storage function.

1.  校准分流器(选购)

Calibration shunt(choose to buy)

0.2级标准分流器75mv自我校准仪器,规格如下:1)60A.75mv;2)100A.75mv;3)200A.75mv;4)其他规格  0.2 standard shunt 75mv self-calibration instrument. specifications are as follows:

10.语言language

提供中文或英文两种供选择providing Chinese or English language versions available.

11.电源输入power supply

AC220V+10%;380V

12.环境要求

Environmental requirements

仪器使用环境要求Environmental requirements:工作温度:10℃-30℃,湿度:≤65%RH

13. 治具fixture

依据产品选购治具1付或者定制Choose to buy fixture 1 pay based on product or customized.

14.外部单元External unit

提供USB;232接口;选购:PC软件,电脑,打印机及其他控制单元Provide USB. 232 interface. choose to buy: PC software. computers. printers and other control units.




线束、端子电压降测试方法:

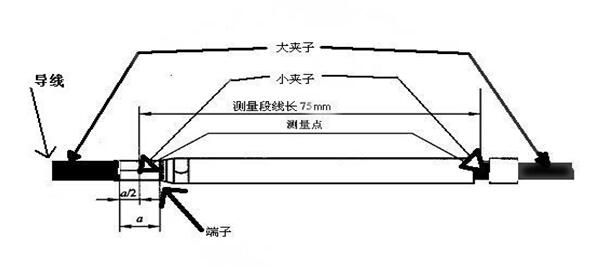

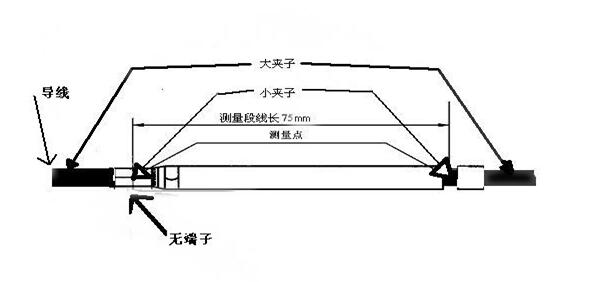

如上示两图中,图1导线首端带有端子,测量75mm长带端子导线的两端压降,记录数据备用;图2中导线不带端子,直接测量75mm长导线的两端压降,记录数据;用图1中测得的压降减去图2中测得的压降即为被测端子的压降。

线束电压降测试方法及步骤接线如图2所示.

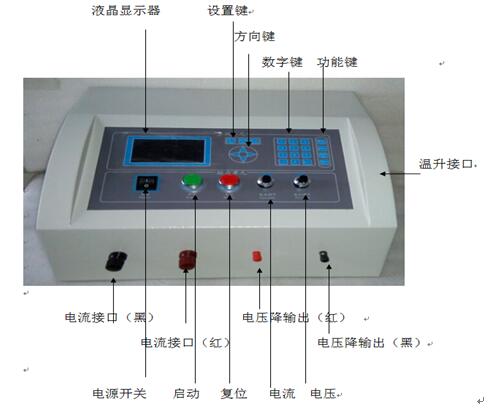

整机示意图

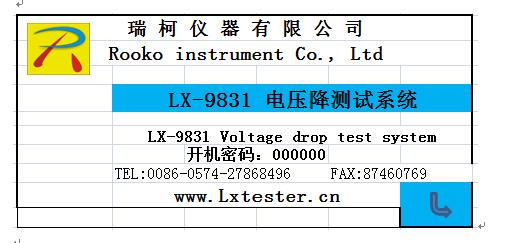

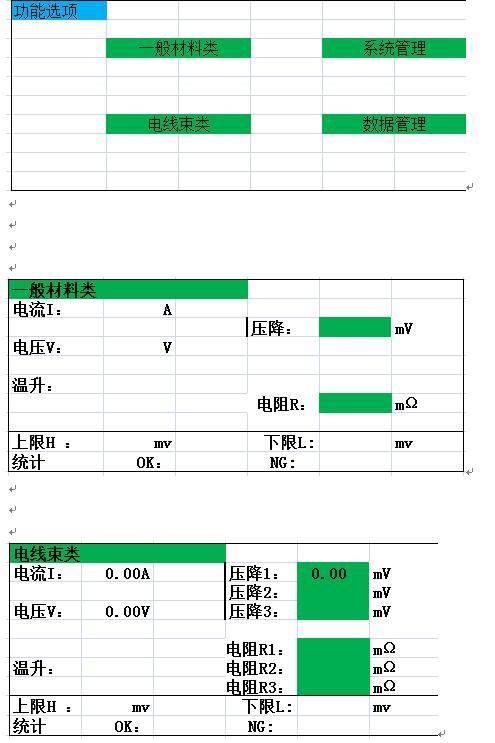

显示界面图

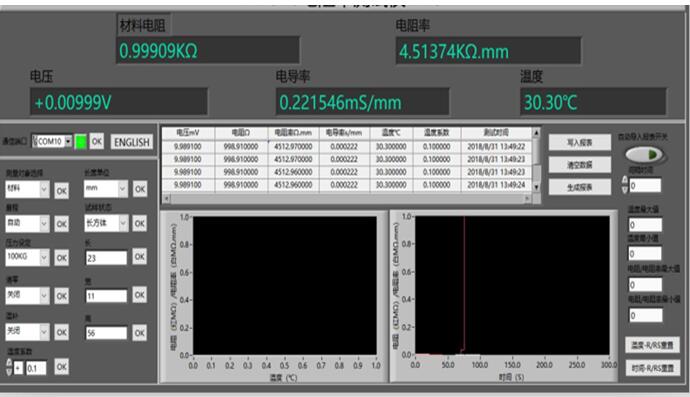

PC软件界面图




操作流程及步骤:

1.     接通电源,开机

2.     设置好测试条件.

3.     将被测样品固定于测试连接线上.

4.     温升探头用电胶固定于导体上.

5.     启动测试

6.     获得测试数据.

优点描述:

1.     PC软件运行

2.     薄膜按键操控

3.     量程大电流

4.     精度测量

5.     多功能并存-电阻、压降、温升.




部分客户案例:



济南英祺瑞机电有限公司

北京京龙华佳科技发展有限公司

宁波林立电器有限公司

深圳市鸿昊通科技有限公司

海门华信五金有限公司

苏州路之遥科技股份有限公司

沈阳长足电气系统有限公司

营口阿部配件有限公司

中航技国际经贸发展有限公司

滁州东菱电器有限公司

苏州昱艺鑫电子有限公司

南昌友星电子电器有限公司

北京瑞阳伟业科技有限公司

沈阳飞集团




服务项目

1.质保:12个月,长期维护.

2.培训:操作培训:

电话教学;U盘教学文件;远程可视沟通;现场教学;说明书教学文件

3.保养和维护:

提供因知保养和维护文件、标识、表格 、保养提醒.

4.验证文件:

3Q验证文件、计量证书

5.扩展服务:

延保服务,样品测试服务,后延服务,仪器租赁服务.




配套方案:


解决各材料状态


--固态、液态、气态、颗粒状 电阻、电阻率、电导率测量



配套选择方案

手持式四探针测试仪

高温四探针测试仪

普通四探针测试仪

低阻四探针测试仪

高阻四探针测试仪





瑞柯分享:



ROOKO瑞柯仪器


-------专注于新材料测量与分析仪器解决方案


----解决材料:


导体、半导体、绝缘材料常温及高温等环境下电性能分析.


----我们一直在做:


研发、生产、销售研发、生产、销售、租赁、实验室样品分析及后延扩展服


务.

LX-9831电压降测试系统视频文件链接:
https://v.youku.com/v_show/id_XMzYwNDg2MzUyOA==.html?spm=a2hzp.8253869.0.0
