LX-9830D多功能电压降测试仪

发布时间: 2019-10-31 15:46:25 点击: 888
LX-9830D多功能电压降测试仪

LX-9830D多功能电压降测试仪详情介绍

LX-9830D Multi-function voltage drop tester

描述Description:

1.集成电路系统

2. 4.3寸液晶显示器;薄膜按键设置,上下限报警设置

3.电流和电压调节.

4.具有统计功能;时间设定功能.

5.一般材料类和电线束类两种测试模式,

6.提供232和USB接口,具有外接控制单元;

7. PC软件对数据的处理及管理.


适用范围Applicable scope:

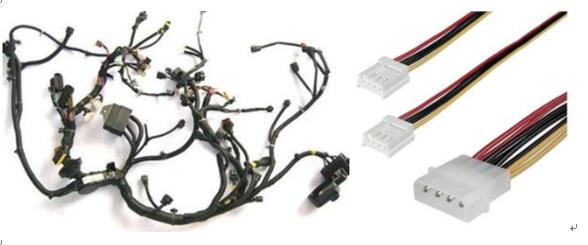

用于测量开关触点、继电器、开关、线材线束、压接线端子、连接器等相关产品之电压降测试.

参数资料  data

测量项目/ Measurement items

规格/ Technical specifications

测试电流current DC:

0-10A

0-60A

0-100A

0-200A

--1000A

分辨率/resolution: 0.01A

2.测试电压(开路)voltage(open circuit)

0-30V(选购optional) 分辨率resolution: 0.01V

3.电压降范围voltage drop

0-2000mv(分辨率resolution 0.01mV)

4. 测试时间test time

测试时间Test time 0.01S—99.99H

5. 统计功能Statistical

0-99999

6. 测量模式mode

一般材料类和电线束类General materials and wire harness

1.  电压降设定

Voltage drop setting

上下限设定功能及声光报警

2.  设备管理

Device Management

仪器管理密码设定,自我校准,数据管理。存储功能

Instrument Manager password settings. self-calibration. data management.storage function.

3.  校准分流器(选购)Calibration shunt

(choose to buy)

0.2级标准分流器75mv自我校准仪器,规格如下:1)10A.75mv; 2)60A.75mv;3)100A.75mv;4)200A.75mv;5)其他规格

0.2 standard shunt 75mv self-calibration instrument. specifications are as follows:

10.语言language

提供中文或英文两种供选择providing Chinese or English language versions available.

11.电源输入power supply

AC220V+10%;380V

1.  环境要求

Environmental requirements

仪器使用环境要求Environmental requirements:工作温度:10℃-30℃,湿度:≤65%RH

13. 治具fixture

依据产品选购治具1付或者定制Choose to buy fixture 1 pay based on product or customized.

14.外部单元External unit

提供USB;232接口;选购:PC软件,电脑,打印机及其他控制单元Provide USB. 232 interface. choose to buy: PC software. computers. printers and other control units.





参照标准Standards:

QC/T 730 ;ISO 6722:2002

GB/T 2951; GB/T 3048;

QC/T29106; QC/T413 ;

QC/T413-2002;

SAE/USCAR38 2009 .


线束、端子电压降测试方法:

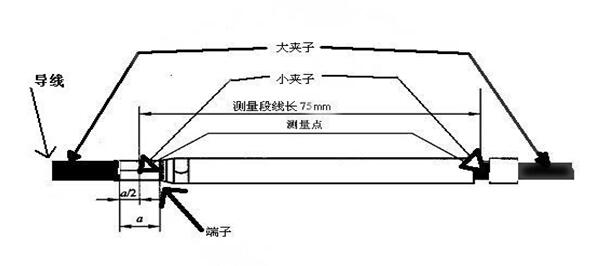

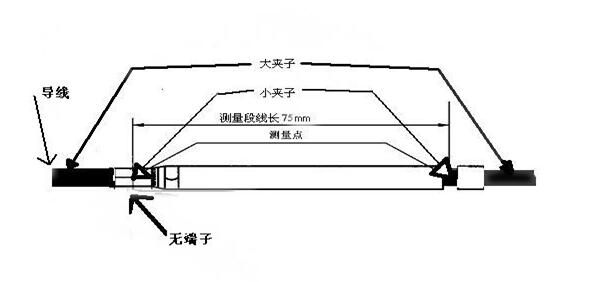

如上示两图中,图1导线首端带有端子,测量75mm长带端子导线的两端压降,记录数据备用;图2中导线不带端子,直接测量75mm长导线的两端压降,记录数据;用图1中测得的压降减去图2中测得的压降即为被测端子的压降。

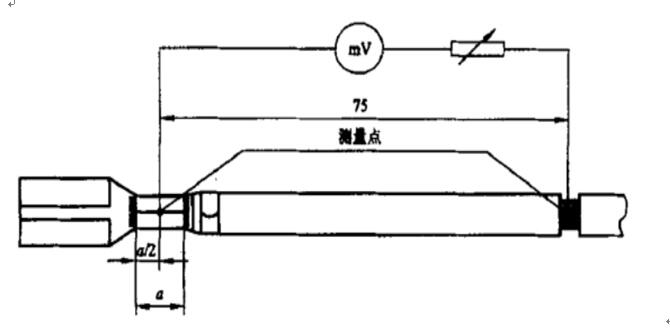

线束电压降测试方法及步骤接线如图2所示.

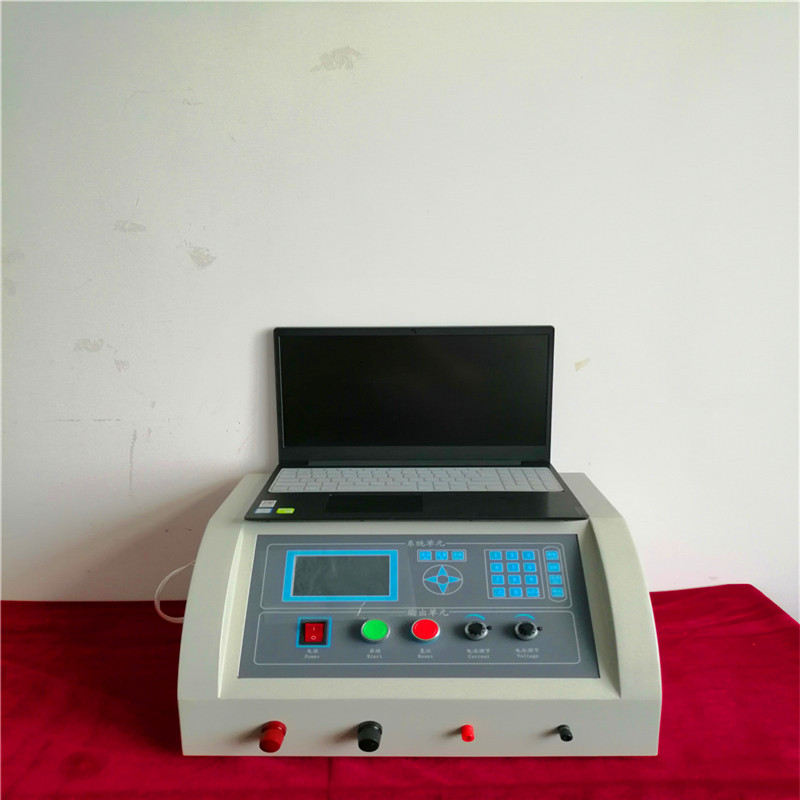

整机示意图

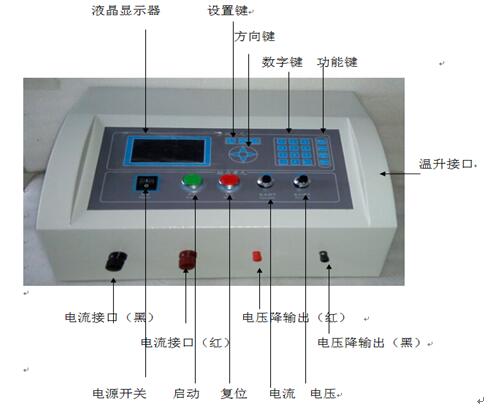

显示界面图

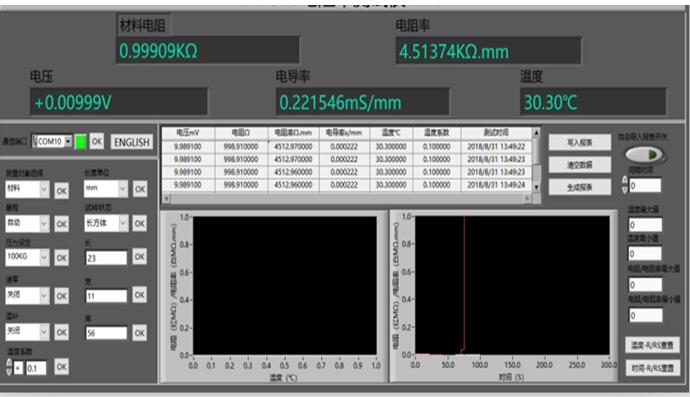

PC软件界面图



操作流程及步骤:

1.     接通电源,开机

2.     设置好测试条件.

3.     将被测样品固定于测试连接线上.

4.     温升探头用电胶固定于导体上.

5.     启动测试

6.     获得测试数据.

优点描述:

1.     PC软件运行

2.     薄膜按键操控

3.     量程大电流

4.     精度测量

5.     多功能并存-电阻、压降、温升.




部分客户案例:



江苏海德莱特汽车零部件有限公司

东莞市鸿海精密电子科技有限公司

长春市产品质量监督检验院

柳州市产品质量检验所

济南英祺瑞机电有限公司

北京京龙华佳科技发展有限公司

宁波林立电器有限公司

深圳市鸿昊通科技有限公司

海门华信五金有限公司

苏州路之遥科技股份有限公司

沈阳长足电气系统有限公司

营口阿部配件有限公司

中航技国际经贸发展有限公司

滁州东菱电器有限公司

苏州昱艺鑫电子有限公司

南昌友星电子电器有限公司

北京瑞阳伟业科技有限公司

沈阳飞集团


校准用-标准分流器


服务项目

1.质保:12个月,长期维护.

2.培训:操作培训:

电话教学;U盘教学文件;远程可视沟通;现场教学;说明书教学文件

3.保养和维护:

提供因知保养和维护文件、标识、表格 、保养提醒.

4.验证文件:

3Q验证文件、计量证书

5.扩展服务:

延保服务,样品测试服务,后延服务,仪器租赁服务.




配套方案:


解决各材料状态


--固态、液态、气态、颗粒状 电阻、电阻率、电导率测量



配套选择方案

手持式四探针测试仪

高温四探针测试仪

普通四探针测试仪

低阻四探针测试仪

高阻四探针测试仪
