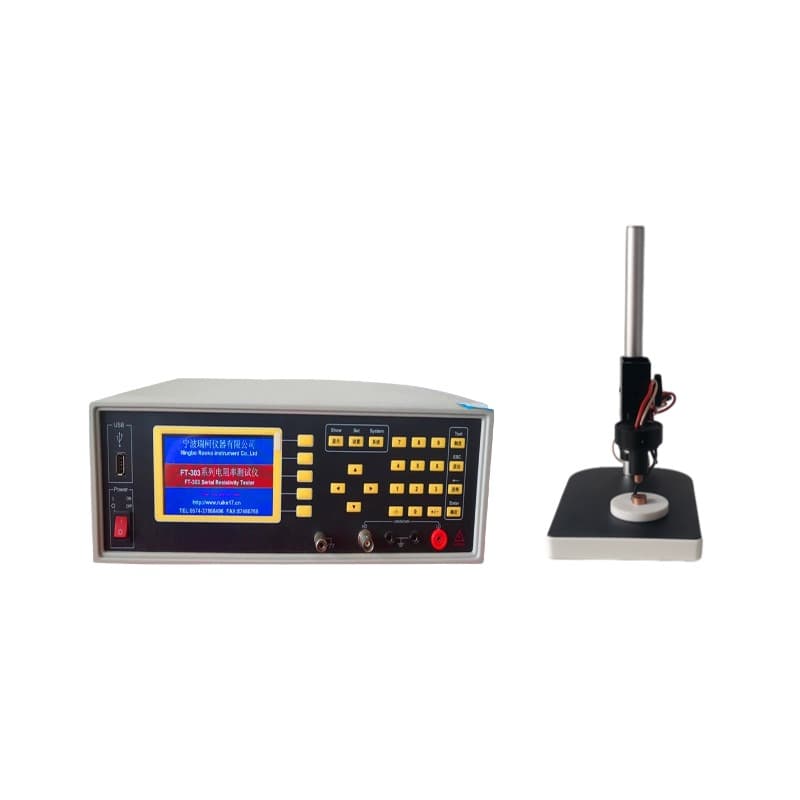

FT-304/305/306 表面体积电阻率测试仪 绝缘材料高阻检测仪
发布时间： 2026-06-28 10:23:07 点击： 21
1. 产品介绍
FT-304、FT-305、FT-306 为瑞柯微自研高阻型表面 & 体积电阻率测试仪，三款机型区分测量量程，覆盖中高阻至超高阻区间，设备严格对标 GB/T31838、IEC62631、ASTM D257、EN 1149、FZ/T 64013 等多项国内外通用检测标准。
整机搭载微电流采集模块，0-1000V 可调测试电压，液晶中英文操作界面，配备 232+USB 双通讯接口，可本地按键操作或外接 PC 完成数据存储、导出、报表打印；可搭配多规格三环电极、织物电极、粉体膏体治具，适配固态板材、绝缘粉体、导电液体、纺织面料、电线电缆、防静电零部件多形态试样，用于新材料实验室、橡塑加工厂、纺织企业、线缆厂、第三方质检机构。
2. 产品特点
- 三档量程机型可供选择，覆盖常规绝缘至超高阻材料测量需求；
- 0-1000V 连续可调测试电压，适配多标准规定加压工况；
- 微电流采集架构，高阻区间测量误差可控，配套标准电阻完成校准；
- 液晶同步展示电阻率、电流、电压、试样尺寸，自动换算参数；
- 中英文操作界面，232、USB 双通讯接口，支持电脑联动控制；
- 多规格可替换电极，环形、线型、织物、粉体治具按需搭配；
- 配套 PC 分析软件，实现实时采集、数据留存、报表打印归档；
- 可搭配温度传感器，完成变温环境绝缘电阻跟踪检测；
- 整机功耗偏低，常规 220V 供电，实验室工位布设便捷；
- 电极尺寸对标国标 IEC 标准，试样匹配规范，数据具备横向对比性。
3. 工作原理
仪器输出可调直流加压电压，搭配对应三环 / 线型电极贴合待测材料，采集回路微弱电流信号；录入试样厚度、电极尺寸后，设备内置运算程序自动换算表面电阻率与体积电阻率；设备支持正负电压循环采集，降低接触电势干扰，同步采集环境温度用于数值修正；测量数据可本地液晶查看，或通过通讯端口传输至电脑长期留存。
4. 技术参数
| 参数项目 | FT-305 | FT-304 | FT-306 |
|---|---|---|---|
| 电阻测量区间 | 10²～10¹⁴Ω | 10⁴～10¹⁶Ω | 10³～10¹⁷Ω |
| 电阻率区间 | 10²～10¹⁴Ω-cm | 10⁴～10¹⁶Ω-cm | 10³～10¹⁷Ω-cm |
| 测试电压 | 0-1000V | 0-1000V | 0.5-1000V |
| 测量准确度 | ＜1GΩ ±1%；≥1GΩ ±3%；≥1T ±10%；≥10T ±20% | ＜1GΩ ±1%；≥1GΩ ±3%；≥1T ±10%；≥10T ±20% | ＜1GΩ ±1%；≥1GΩ ±3%；≥1T ±10%；≥10T ±20% |
| 屏幕显示内容 | 电阻率、电流、电压、试样尺寸 | 电阻率、电流、电压、试样尺寸 | 电阻率、电流、电压、试样尺寸 |
| 通讯接口 | 232+USB，支持 PC 联动 | 232+USB，支持 PC 联动 | 232+USB，支持 PC 联动 |
| 供电规格 | AC220V 50Hz，功耗 5W | AC220V 50Hz，功耗 5W | AC220V 50Hz，功耗 5W |
| 标配适配治具 | 固体 / 液体 / 粉体三环电极 | 固体 / 液体 / 粉体三环电极 | 固体 / 液体 / 粉体三环电极 |
| 配套拓展件 | PC 软件、标准电阻、温度传感器 | PC 软件、标准电阻、温度传感器 | PC 软件、标准电阻、温度传感器 |
5. 适用范围
- 试样形态：绝缘固体板材、绝缘粉体、液态介质、纺织织物、颗粒、电子元器件、线缆绝缘层、防静电橡塑制品；
- 检测指标：表面电阻、表面电阻率、体积电阻、体积电阻率；
- 执行标准：GB/T31838、IEC62631、ASTM D257、EN1149、FZ/T64013、GB/T1410、GB/T2439 等；
- 使用机构：高分子研发实验室、塑料橡胶生产车间、纺织面料厂、电线电缆企业、第三方材料检测实验室；
- 细分试样：SMC/BMC 模塑料、环氧板、管材、弹性胶料、导电织物、干粉绝缘材料。
6. 操作流程（简洁）
- 试样预处理：裁切标准尺寸试样，清除表面粉尘油污，静置至标准温湿度；
- 设备校准：接通电源，接入标准电阻完成整机量程校准；
- 电极装配：根据试样材质选用对应三环 / 线型电极，固定于设备；
- 试样放置：将试样平整置于电极之间，完全贴合无间隙；
- 参数设置：输入试样厚度、长宽，设定测试加压电压；
- 启动测量：设备自动采集电流电压，屏幕输出表面、体积电阻率；
- 数据管理：手动记录或连接 PC 保存多组测试记录；
- 多点复测：同一样品多区域检测，取均值作为判定依据。
7. 配套服务项目（简洁版）
- 实验室样品测试服务：寄送绝缘、防静电试样，出具标准化检测报告；
- 仪器延保服务：原厂质保周期外，可选购 1-3 年延保周期；
- 技术升级服务：现有机型可升级软件、特种非标电极配件；
- 仪器定制服务：按需定制特殊尺寸电极、高压拓展组件；
- 计量配套服务：可配套出具计量证书，满足实验室合规要求。
8. 包装配件清单
标准出厂配件
| 序号 | 配件名称 | 数量 | 说明 |
|1|FT 系列主机（选定型号）|1 台 | 高阻测量主机 |
|2|303-CSX 标准测试线 | 1 套 | 主机电极连接线 |
|3 | 操作说明书 | 1 份 | 内含全套标准与操作步骤 |
|4 | 保修卡、质量保证书 | 各 1 份 | 维保登记文件 |
可选订购配件
- 09B 系列标准校准电阻；
- C1/C2/C3 多规格固体三环电极；
- 04A 液体三环电极、03A 粉体膏体电极；
- A/B/D/E 线型弹簧电极、织物电极；
- 303-RJ PC 数据分析软件；
- WDCGQ 常温 - 125℃温度传感器；
-
配套电脑、打印设备、计量证书；
整机木箱缓冲泡棉防护包装，降低运输磕碰损伤。
9. 售后服务（简洁）
- 原厂基础质保周期一年，质保期内因制造品质故障提供原厂维修；
- 电极、传感器、高压组件耗材不在质保覆盖范围；
- 私自改装电极、非原厂拆装、使用不当、不可抗力造成损坏，维修收取配件修护费用；
- 设备运行异常可线上获取技术指导，故障设备可申请到场检修；
- 全系电极、测试线缆、校准配件长期供应，支持单独采购替换。
10. FAQ 常见问题
Q1：三款机型怎么区分选型？
A1：常规中高阻材料选 FT-305；更高阻绝缘材料选 FT-304；超高阻绝缘介质选用 FT-306。
Q2：可以检测纺织防静电面料吗？
A2：可以，单独选购织物三环电极，匹配 EN 1149 纺织品检测规范。
Q3：粉体样品如何完成测量？
A3：选配 03A 粉体膏体电极，压实后按照标准流程加压测量。
Q4：PC 软件具备哪些功能？
A4：实时数据采集、多组记录存储、自动生成检测报表、参数导出归档。
Q5：能否自行改动电极尺寸结构？
A5：不建议私自改造标准电极，改装后设备质保失效，故障厂商不承担相关责任。
11. 关联产品（简洁）
- FT-303D/E 橡胶电阻率测试仪：导电 / 防静电橡胶检测；
- FT-300AHXM 铝转化膜电阻仪：金属涂层接触电阻测量；
- FT-300A 低阻导体测试仪：金属、导电块状材料检测；
- FT-371 超高阻半导体测试仪：高阻复合材料、半导体检测；
- FT-8100 粉末电导率仪：导电粉体低阻物性测试。
