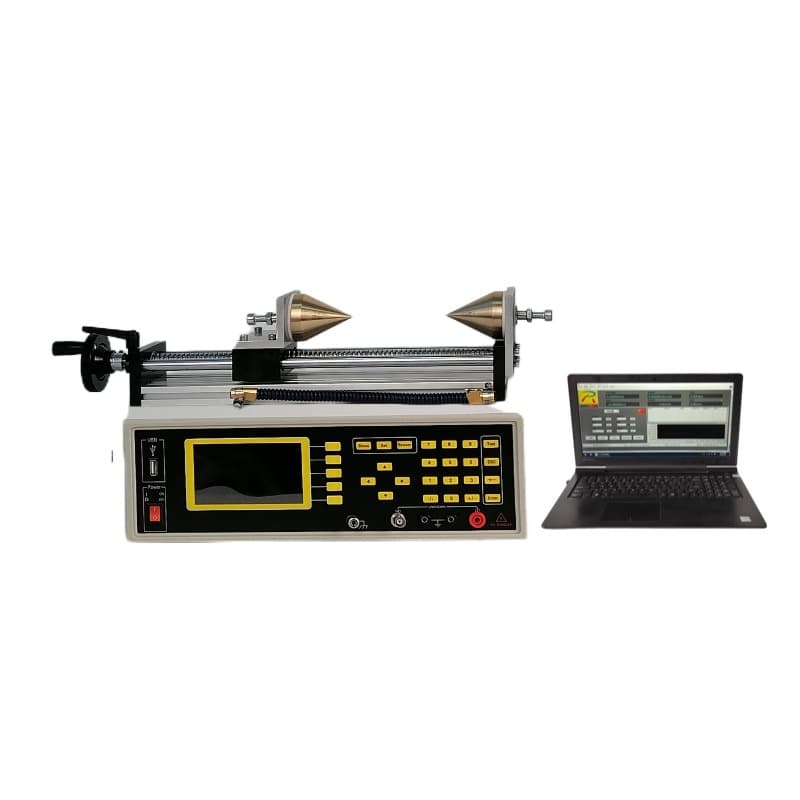

高阻软管检测仪 FT-303F 抗静电软管组件导电性能分析仪
发布时间： 2026-06-28 12:17:57 点击： 15
1. 产品介绍
FT-303F 软管及软管组件电阻率测试仪为 ROOKO 瑞柯微自研高阻检测设备，由宁波瑞柯析理仪器经销，设备对标 GB/T 9572-2013、ISO 8031、SAE J343-2023、ASTM D 380 多项通用测试标准，专门用于橡胶、塑料、聚四氟乙烯液压软管及成套组件的电阻、电性能检测。
设备可判定软管导电、抗静电、绝缘属性，同步检测管接头之间电连续性与间断状态；整机搭载液晶显示屏，数字按键操作，内置中英文双语切换，支持正、负电压交替采集，搭配 USB、RS232 双通讯接口，选配 PC 分析软件完成数据存储、报表导出，适配软管生产车间、材料实验室、第三方检测机构长期稳定检测工况。
2. 产品特点
- 宽量程覆盖，电阻区间 10²~10¹⁴Ω，适配绝缘、防静电、导电多类软管试样
- 0~1000V 连续可调直流测试电压，匹配各标准规定检测电压要求
- 双向电压自动测量模式，缓解材料极化带来的数据偏移，测量均衡
- 液晶同步展示电阻、电阻率、电流、电压、温度、试样尺寸多类参数
- 双通讯端口设计，单机直读或电脑联机采集两种使用模式可切换
- 配套多规格定制软管电极，适配内径大小、带螺纹接头不同软管试样
- 机身结构紧凑，340×320×120mm 尺寸，常规实验台面摆放无压力
- 可搭配温度传感器采集试样温变数据，辅助温变下电性能对比测试
3. 工作原理
仪器采用高压微电流检测架构，输出 0-1000V 直流电压作用于软管试样配套铜质电极，采集回路稳态微小电流，依托欧姆定律自动换算软管体积电阻、体积电阻率数值；采用正负电压交替检测抵消材料极化干扰。
依据国标要求试样长度控制为 330mm±10mm，搭配 A 型 / B 型 / C 型定制内外铜电极，完整覆盖软管管壁与接头区域，区分检测软管本体、管接头的导电连通状态，测量数据实时存储于机身或同步上传至配套 PC 软件。
4. 技术参数
| 参数项目 | 技术指标 |
|---|---|
| 电阻测量范围 | 10²Ω～10¹⁴Ω |
| 电阻率测量范围 | 10²～10¹⁴Ω-cm |
| 测试直流电压 | 0-1000V 可调 |
| 基础测量误差 | 标准电阻下≤2% |
| 显示内容 | 电阻率、电阻、电流、电压、温度、试样尺寸录入栏 |
| 操作界面 | 中文、英文双语切换 |
| 通讯接口 | RS232、USB 双接口 |
| 供电规格 | AC220V，50HZ，整机功耗 5W |
| 适用环境温湿度 | 0℃~40℃，相对湿度＜80%（无结露） |
| 主机外形尺寸 | L340mm×W320mm×H120mm |
| 配套电极分类 | A 型（内径＜50mm）、B 型（内径＞50mm）、C 型（螺纹接头软管） |
| 选配配件 | PC 分析软件、温度传感器、标准电阻校准件 |
5. 适用范围
- 液压软管制造企业：橡胶、PTFE 软管来料抽检、成品导电性能出厂检测
- 新材料研发实验室：抗静电、绝缘、导电软管配方电性能对比试验
- 第三方材料检测机构：依据 GB/T9572、SAE 系列标准出具合规检测数据
- 工程机械配套厂商：液压软管总成接头电连续性、间断性验证
- 高校材料院系：橡塑软管静电防护相关课题教学与试样检测
- 流体管路研发单位：多规格塑料软管绝缘电阻长期稳定性测试
6. 操作流程（简洁）
- 环境放置：仪器置于平整非导电工作台，接入 220V 电源，开机预热 30 分钟保障数值稳定
- 电极组装：根据软管内径、接头规格选用对应 A/B/C 型铜电极，连接测试线与主机端口
- 试样制备：截取 330mm±10mm 标准长度软管，完整贴合内外电极固定
- 参数设置：屏幕录入软管尺寸，设定标准对应测试电压，开启自动正负测量模式
- 仪器清零：消除电极、线材基础接触电阻干扰
- 启动检测：施加测试电压，等待回路电流稳定后读取电阻、电阻率数据
- 数据留存：单机记录数值；连接电脑可通过配套软件存储数据、生成标准化检测报表
- 收尾操作：测试完成后执行放电操作，取下试样，关闭仪器电源
7. 服务项目（简洁）
- 售后服务：原厂整机基础质保，线上远程调试、故障排查技术指引
- 延保服务：可选购 1-3 年延保方案，延长仪器核心部件质保周期
- 样品测试：实验室承接各类软管试样代测，出具完整测试记录数据
- 计量服务：配套合作机构出具计量凭证，满足实验室资质审核需求
- 定制服务：软管电极、检测工装按试样规格调整适配
8. 包装配件
标准出厂配置
| 序号 | 品名 | 单位 | 数量 | 备注 |
|---|---|---|---|---|
| 1 | FT-303F 主机 | 台 | 1 | 整机主体设备 |
| 2 | 标准电极套装 | 套 | 1 | 基础铜带电极组件 |
| 3 | 配套测试线 | 套 | 3 | 红 / 黑 / 黄各一条 |
| 4 | 电源线 | 条 | 1 | AC220V 供电线材 |
| 5 | 备用保险丝 | 个 | 1 | 预装主机电源仓 |
| 6 | 纸质资料 | 份 | 各 1 | 说明书、保修卡、产品合格证 |
可选增购配件
| 序号 | 型号 | 品名 | 单位 | 使用说明 |
|---|---|---|---|---|
| 1 | 303-CSX | 备用测试线 | 套 | 线材损耗替换使用 |
| 2 | 09B | 标准电阻校准件 | 个 | 仪器定期校准耗材 |
| 3 | 05A | 固体三环电极 | 套 | 块状橡塑材料拓展检测 |
| 4 | 04A | 液体三环电极 | 套 | 液态导电介质配套 |
| 5 | 303-RJ | PC 分析软件 | 套 | 数据存储、报表生成程序 |
| 6 | WDCGQ | 温度传感器 | 套 | 0-125℃试样温度采集 |
| 7 | 303-JL | 计量证书 | 份 | 合作机构计量检测凭证 |
| 8 | 电脑 + 打印机 | 套 | 软件配套数据输出设备 |
9. 售后服务（简洁）
- 整机原厂基础质保周期一年，质保期内因制造工艺问题产生故障提供检修处理。
- 电极、测试线、保险丝等耗材不属于质保覆盖范畴，损坏可单独购置替换。
- 人为改装、错误操作、液体侵入、外力磕碰造成损坏，检修收取物料费用。
- 设备运行周期内提供长期远程技术支持，包含接线、参数设置、故障排查指引。
- 仪器可定期对接合作机构完成计量校准，保障测量数据稳定可控。
- 质保到期后可办理有偿延保服务，延保覆盖主板、测量主要元器件。
10. FAQ 常见问题
Q1：测试数值持续波动、读数不稳定如何处理？
A：检查电极与软管管壁贴合程度，清理铜电极表面氧化污渍；缩短测试线缆长度，远离大功率电机、变频器等电磁干扰设备；延长仪器预热时长后复测。
Q2：仪器开机无响应、屏幕不点亮？
A：检查 220V 供电线路通断，确认机身电源开关开启；查看电源仓保险丝状态，熔断可更换备用件；线路无异常可联系技术人员检修。
Q3：不同内径软管是否可通用一套电极？
A：基础电极适配常规尺寸，内径＜50mm、＞50mm、带螺纹接头软管分别对应 A/B/C 型定制电极，按需增购适配工装。
Q4：是否可以批量导出检测数据报表？
A：选购 303-RJ 配套软件，通过 USB 端口连接电脑，单次 / 批量存储测试数据，自动生成可存档电子报表。
Q5：高阻软管测试等待时间过长怎么办？
A：选用标准规定高测试电压，缩短线缆并联电容；测试前充分放电消除软管内部极化电荷，读数稳定速度。
