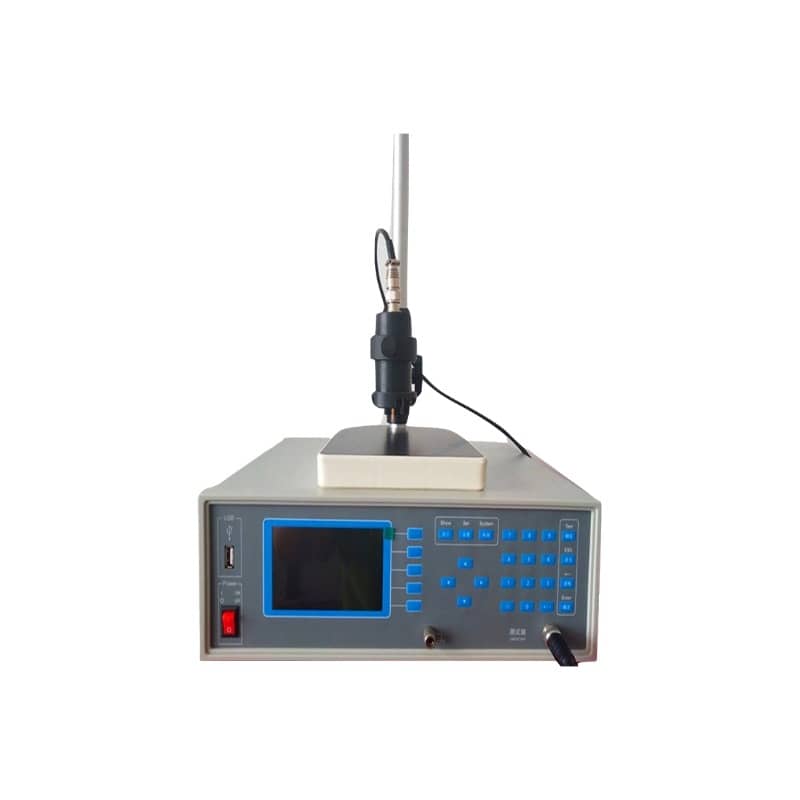

FT-330 340系列四探针方阻电阻率测试仪
发布时间： 2026-06-28 10:30:08 点击： 2
1. 产品介绍
ROOKO 瑞柯微 FT-330/340 系列四探针方阻电阻率测试仪，由宁波瑞柯析理仪器供应，采用四探针法搭配范德堡测量原理打造，用于材料方块电阻、电阻率、电导率量化检测。设备内置恒流输出模块，支持正负电流、电压自动切换测量，搭载中英文液晶显示面板，集成温度补偿、自动量程、系数补偿功能，配套 PC 软件完成数据存储与分析。整机参照 ASTM F84、GB/T1551、GB/T1552、GB/T26074、GB/T14141、GB/T37152 多项通用标准生产，为生产车间、高校实验室、科研机构提供导体、半导体材料质量检测方案，多探头、标准电阻、测试平台等配件可按需搭配，多场景适配材料导电性能检测需求。
2. 产品特点
- 测量均衡稳定：电阻精度≤0.3%，标准样片实测误差≤4%，单电测、双电组合两种测试模式可选，降低接触电阻带来的数据偏差。
- 多功能自动运算：自动切换测试量程、正负电流 / 电压采集，内置温度补偿模块，自动完成厚度、探针间距、温度系数换算。
- 可视化液晶面板：同步展示方块电阻、电阻率、温度、电流、电压、电导率、探针规格、样品厚度等多维度数据，支持中英文界面切换。
- 宽量程覆盖：细分两大档位机型，适配低阻至高阻区间材料检测，多档恒流输出档位可供切换，适配薄模、硅片、金属涂层等不同试样。
- 拓展配置丰富：可搭配 PC 数据分析软件、方形 / 直线型探头、测试平台、多规格标准电阻；探针间距、探针材质可按需调整。
- 合规标准设计：对标四探针测量通用标准，检测数据可用于实验室质检、研发对比、来料管控。
3. 工作原理
设备基于四探针测试法与范德堡测量原理开展检测：
- 四根探针垂直接触被测材料表面，外侧两根探针输出恒定电流，内侧两根探针采集样品表面电压差值；
- 设备内置运算模块录入探针间距、样品厚度、环境温度参数，结合采集的电流、电压数值，自动换算方块电阻、体积电阻率、电导率；
- 双电组合机型可切换正反两组测量线路，修正探针偏移、样品边缘效应带来的数值偏差；搭配温度传感器采集环境温度，完成温度系数补偿，优化数据稳定输出。
4. 技术参数
| 参数项目 | FT-331 | FT-341 | FT-332 | FT-342 |
|---|---|---|---|---|
| 方块电阻范围 | 10⁻⁵～2×10⁵Ω/□ | 10⁻⁵～2×10⁵Ω/□ | 10⁻⁴～2×10⁵Ω/□ | 10⁻⁴～2×10⁵Ω/□ |
| 电阻率范围 | 10⁻⁵～2×10⁵Ω-cm | 10⁻⁵～2×10⁵Ω-cm | 10⁻⁴～2×10⁵Ω-cm | 10⁻⁴～2×10⁵Ω-cm |
| 测试电流档位 | 0.1μA、1μA、10μA、100µA、1mA、10mA、100mA | 0.1μA、1μA、10μA、100µA、1mA、10mA、100mA | 10μA、100µA、1mA、10mA、100mA | 10μA、100µA、1mA、10mA、100mA |
| 电阻精度 | ≤0.3% | ≤0.3% | ≤0.3% | ≤0.3% |
| 测试模式 | 单电测 | 双电组合 | 单电测 | 双电组合 |
| 实测误差（标准样片） | ≤4% | ≤4% | ≤4% | ≤4% |
| 供电规格 | AC 220V±10%，50Hz，功耗＜30W | AC 220V±10%，50Hz，功耗＜30W | AC 220V±10%，50Hz，功耗＜30W | AC 220V±10%，50Hz，功耗＜30W |
| 探针可选间距 | 1mm/2mm/3mm | 1mm/2mm/3mm | 1mm/2mm/3mm | 1mm/2mm/3mm |
| 探针可选材质 | 碳化钨针、镀金磷铜半球形针 | 碳化钨针、镀金磷铜半球形针 | 碳化钨针、镀金磷铜半球形针 | 碳化钨针、镀金磷铜半球形针 |
| 可选标准电阻规格 | 1mΩ、10mΩ、100mΩ、1Ω、10Ω、1kΩ、10kΩ、100kΩ、1MΩ | 同左 | 同左 | 同左 |
| 选购配件 | PC 软件、方形 / 直线探头、测试平台、标准电阻 | 同左 | 同左 | 同左 |
5. 适用范围
适配多品类导体、半导体材料导电性能检测，工况适配：
- 工业制造企业：导电薄膜、ITO 膜、金属涂层、硅晶圆、导电橡胶、电池极片来料质检与成品管控；
- 高等院校、科研实验室：新材料研发、半导体基础实验、导电粉体薄片电阻率分析；
- 第三方合作机构材料检测、工艺参数对比、样品导电性能标定；
- 适配硅、锗半导体、导电涂层、金属薄片、导电陶瓷等片状、块状试样。
6. 操作流程（简洁版）
- 设备通电，录入样品厚度、探针间距、温度系数基础参数；
- 安装对应规格四探针探头，将探头平稳贴合待测样品表面；
- 设备自动匹配适配电流档位，启动自动测量；
- 液晶面板同步显示方阻、电阻率、电导率、温度数据；
- 搭配 PC 软件可导出、存储多组检测数据，完成批量样品对比分析；
- 测试完成抬起探头，关闭设备电源，收纳探头与测试配件。
7. 配套服务项目（简洁版）
- 售后服务：设备故障到场检修、仪器操作技术指导、软件调试；
- 延保服务：可选购 1-3 年期设备延保，延长设备保修周期；
- 样品测试服务：依托自有实验室，提供试样导电性能检测，出具对应计量证书；
- 增值配套：仪器租赁、设备技术升级、定制化仪器配置方案。
8. 包装配件明细
| 序号 | 配件型号 | 配件名称 | 单位 | 标配 / 选购 | 备注 |
|---|---|---|---|---|---|
| 1 | 340-CSX | 专用测试线 | 套 | 标配 | 主机配套接线 |
| 2 | 06A | 四探针测试平台 | 套 | 选购 | 含基础探头 1 支 |
| 3 | 06B | 四探针探头 | 个 | 选购 | 方形 / 直线型二选一 |
| 4 | 340-TTZ | 镀金弹簧铜针（4 根 / 组） | 组 | 选购 | 替换耗材 |
| 5 | 340-WTZ | 弹簧钨针（4 根 / 组） | 组 | 选购 | 耐磨测试耗材 |
| 6 | 340-RJ | PC 数据分析软件 | 套 | 选购 | 支持数据导出记录 |
| 7 | 09A | 标准电阻 | 个 | 选购 | 多规格按需选配 1-5 个 |
| 8 | WDCGQ | 温度传感器 | 套 | 选购 | 测温区间常温 - 125℃ |
| 9 | 300-JL | 检测技术服务 | 份 | 选购 | 配套计量证书 |
| 10 | 341-YB | 设备延保服务 | 年 | 选购 | 1-3 年按需办理 |
9. 售后服务（简洁）
- 设备出厂配套基础质保，质保周期内出现非人为故障可提供配件更换、到场检修；
- 终身提供远程技术指导，包含设备调试、软件操作、测量参数设置教学；
- 耗材、探头、标准电阻长期供应，支持单独采购替换配件；
- 可办理延保服务，降低长期使用故障维护成本；
- 支持仪器技术升级服务，优化设备测量功能适配新检测工况。
10. FAQ
Q1：FT-330 与 FT-340 系列主要区别是什么？
A：FT-331/332 为单电测机型，基础成本更友好；FT-341/342 采用双电组合测量模式，可修正探针偏移、边缘效应，数据稳定输出效果佳；两款电流档位、量程区间存在细分差异，低阻试样优先选择 331/341。
Q2：探头探针材质如何选择？
A：碳化钨针耐磨，适合大批量工业试样反复检测；镀金磷铜半球形针接触性优良，适配薄膜、超薄涂层等易划伤试样。
Q3：仪器是否可以连接电脑导出数据？
A：可选购配套 PC 分析软件，通过通讯接口连接主机，自动存储、导出多组检测数据，便于实验室数据归档对比。
Q4：设备是否支持温度补偿？
A：整机自带温度补偿算法，搭配选购温度传感器可实时采集试样温度，自动修正温度带来的电阻率数值偏差。
