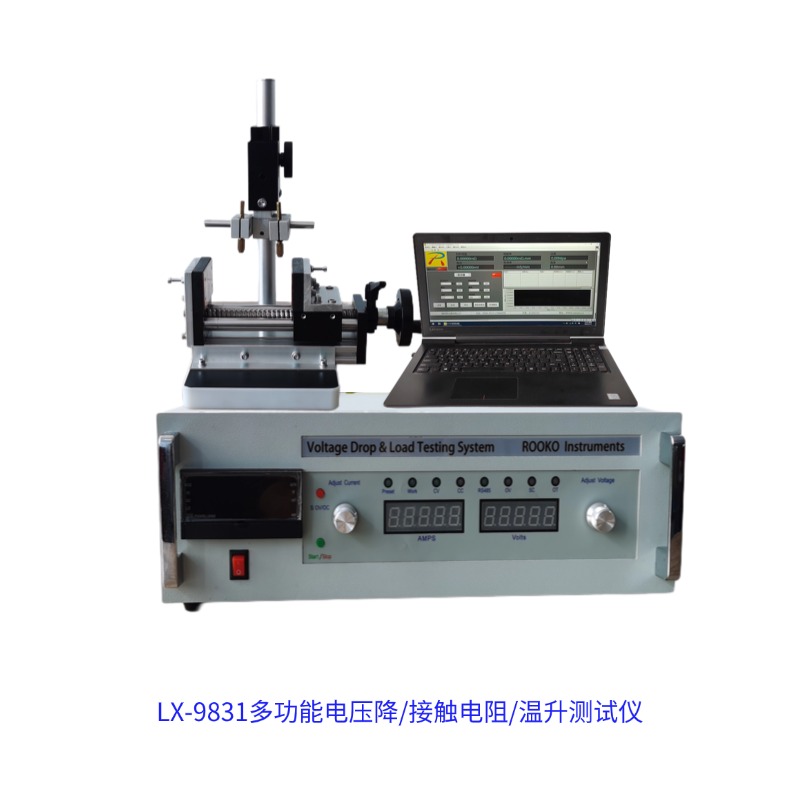

ROOKO 瑞柯微 LX-9830G/LX-9831 电压降测试仪 线束插接器接触电阻温升检测设备
发布时间： 2026-06-28 11:15:36 点击： 28
1. 产品介绍
ROOKO 瑞柯微 LX-9830G、LX-9831 电压降接触电阻测试仪由宁波瑞柯微智能科技研发生产，宁波瑞柯析理仪器经销，是面向线束、连接器、开关元件行业的电性能检测设备。设备可同步采集电压降、接触电阻、温升多项数据，搭载恒流输出模块与通讯接口，LX-9831 多功能型号配套 PC 分析软件，可生成电流、温升、电阻、电压降变化曲线与数据模型，满足产品研发、出厂质检、第三方检测机构的工况适配需求，设备参数贴合 GB/T、QC/T、IEC、USCAR 多份通用标准检测要求。
2. 产品特点
- 恒流源稳定输出，直流测试电流 10A-1000A 多档位可选，支持量程定制，电流数据稳定可控
- 双型号分层配置：LX-9830G 为实用基础款，仪表直显数据；LX-9831 多功能款集成温升、自动计时、电阻测算、PC 图谱分析多维度功能
- 电压降多量程可选，标配 0-299.99mV，可拓展 0-999.99mV，按需定制特殊量程
- LX-9831 内置温度采集模块，常温至 500℃区间测温，测温误差可控至 0.5℃
- 配备标准 0.2 级分流器，可完成仪器自我校准，保障长期测量均衡
- 预留外接通讯端口，可搭配外部控制单元、打印设备联动使用
- 支持样品专属治具定制，适配多规格线束、端子、充电连接器样品
- 适配多行业通用检测标准，家用插座、工业耦合器、汽车线束、新能源充电端子均可工况适配
3. 工作原理
设备采用直流恒流输出法，向被测线束、插接触点、继电器等导电部件通入恒定直流电流，通过高精度电压采集单元拾取样品两端微小电压差值，结合欧姆定律换算接触电阻数值；LX-9831 搭载温度采集通道，同步记录测试全程样品表面温升变化；设备内置计时模块记录完整负载测试周期，多功能型号通过配套软件实时采集全部数据，自动绘制电压降、电阻、温升随时间变化曲线，直观反馈导电部件长期通电后的导电性能变化，判断接触部位是否存在接触不良、过热隐患。
4. 技术参数
| 参数项目 | LX-9830G 实用型 | LX-9831 多功能型 |
|---|---|---|
| DC 测试电流 | 10A/100A/200A/300A-1000A，按需选购 / 定制 | 10A/100A/200A/300A-1000A，按需选购 / 定制 |
| 电流显示分辨率 | 0.01A（1000A 量程显示 0.1A） | 0.01A（1000A 量程显示 0.1A） |
| 直流测试电压 | DC0-30V，分辨率 0.01V，支持定制 | DC0-30V，分辨率 0.01V，支持定制 |
| 电压降标配量程 | 0-299.99mV，分辨率 0.01mV；可选 0-999.99mV | 0-299.99mV，分辨率 0.01mV；可选 0-999.99mV |
| 负载计时功能 | 人工记录时长 | 0.01S—99.99H 定时测试（非满载） |
| 温升测量模块 | 无 | 常温 - 500℃，精度 0.5℃ |
| 接触电阻显示 | 无 | 分辨率 0.1μΩ |
| 测量模式 | 单一通电测试模式 | 材料通用模式、电线束模式 |
| 数据处理方式 | 仪表数显，人工统计数据 | 仪表数显 + PC 软件图谱分析 |
| PC 分析软件 | 选购配置 | 标准配套 |
| 校准分流器 | 0.2 级 75mv 标准分流器，多规格可选 | 0.2 级 75mv 标准分流器，多规格可选 |
| 设备供电 | AC220V±10%/380V，按电流量程匹配 | AC220V±10%/380V，按电流量程匹配 |
| 配套治具 | 支持样品定制治具 1 套 | 支持样品定制治具 1 套 |
5. 适用范围
- 汽车行业：汽车电线束、插接端子、整车开关、继电器、高压充电连接器接触电阻、电压降、温升负载检测
- 电工器具：家用插头插座、工业插头耦合器导电性能检测，满足 GB/T 2099.1、GB/T 11918.1 标准检测需求
- 新能源行业：电动汽车充电枪、充电端子传导性能测试，适配 GB/T 18487.1、IEC 62196-1 通用标准
- 电器元件：开关触点、导电连接件、金属压接件长期通电温升与压降可靠性测试
- 检测实验室：第三方合作机构、企业研发实验室、高校材料实验室电性能验证试验
6. 操作流程（简洁版）
- 根据被测样品规格选定对应电流量程，安装匹配分流器完成设备校准
- 装配定制样品治具，将待测线束 / 端子牢固夹持于测试回路
- 接通设备电源，设置测试电流、测试时长（LX-9831 可同步设置温升采集通道）
- 启动恒流输出，仪表实时显示电压、电压降数据；LX-9831 同步记录电阻、温度数值
- 测试周期结束，LX-9831 可通过 PC 软件导出完整数据曲线，人工记录 LX-9830G 测试数据
- 断开电流输出，取下样品，整理测试数据归档
7. 配套服务项目（简洁版）
- 售后服务：设备故障排查、技术远程指导、到场检修服务
- 延保服务：可选购 1-3 年设备延保，延长整机保修周期
- 样品测试：企业可寄送待测样品，实验室提供样品检测服务，出具对应计量证书
- 增值配套：仪器计量校准、设备技术升级、测试治具个性化定制
8. 包装配件
| 序号 | 配件型号 | 品名规格 | 单位 | 标配 / 选购 | 备注 |
|---|---|---|---|---|---|
| 1 | 9830-CSX | 测试线（电流、电压线各 2 条） | 套 | 标配 | 整机出厂配套 |
| 2 | 9830 系列 | 0.2 级标准分流器（10A/40A/60A/100A） | 个 | 选购 | 按测试电流匹配采购 |
| 3 | 9831-JL | 仪器计量检测服务 | 份 | 选购 | 含正规计量证书 |
| 4 | 9831-RJ | 配套 PC 数据分析软件 | 套 | LX-9831 标配，9830G 选购 | 自动生成测试图谱 |
| 5 | 无型号 | 电脑、打印设备 | 套 | 选购 | 按需搭配配置 |
| 6 | 9831-ZJ | 样品专属测试治具 | 套 | 选购 | 按样品外形定制 |
| 7 | 9831-YB | 设备延保服务 | 年 | 选购 | 可选 1-3 年周期 |
9. 售后服务（简洁）
- 整机出厂提供基础质保周期，质保周期内非人为损坏零部件更换、基础检修无额外耗材费用
- 技术团队提供远程线上指导，设备故障无法远程处理时提供到场检修服务
- 设备过保后可选购延保服务，降低后期维护成本
- 长期提供分流器、测试线、治具等耗材补给与设备技术升级服务
- 可提供仪器定期计量校准配套服务，保障测量数据稳定合规
10. FAQ 常见问题
Q1：两款型号如何选型？
A1：仅需基础电压降、电流测试，人工记录数据，选择 LX-9830G 实用型；需要同步测温升、接触电阻、自动计时、PC 软件曲线分析，研发 / 实验室场景建议选用 LX-9831 多功能型。
Q2：测试电流量程能否后期更换？
A2：设备支持更换不同规格 0.2 级标准分流器，可后期增购分流器切换测试电流区间，超大电流规格可定制升级。
Q3：设备是否符合汽车线束国标检测？
A3：设备参数匹配 QC/T 29106-2014、QC/T 1067.1-2017、USCAR-21 等汽车线束通用标准，可用于出厂质检与型式试验。
Q4：没有配套电脑能否使用 LX-9831？
A4：无电脑可依靠机身仪表完成基础数据读取，但温升曲线、电阻数据存储、图谱导出功能需搭配配套 PC 软件使用。
Q5：非标异形端子能否适配测试？
A5：可提供样品图纸或实物，定制对应专属测试治具，适配异形线束、充电端子、多 pin 连接器。
