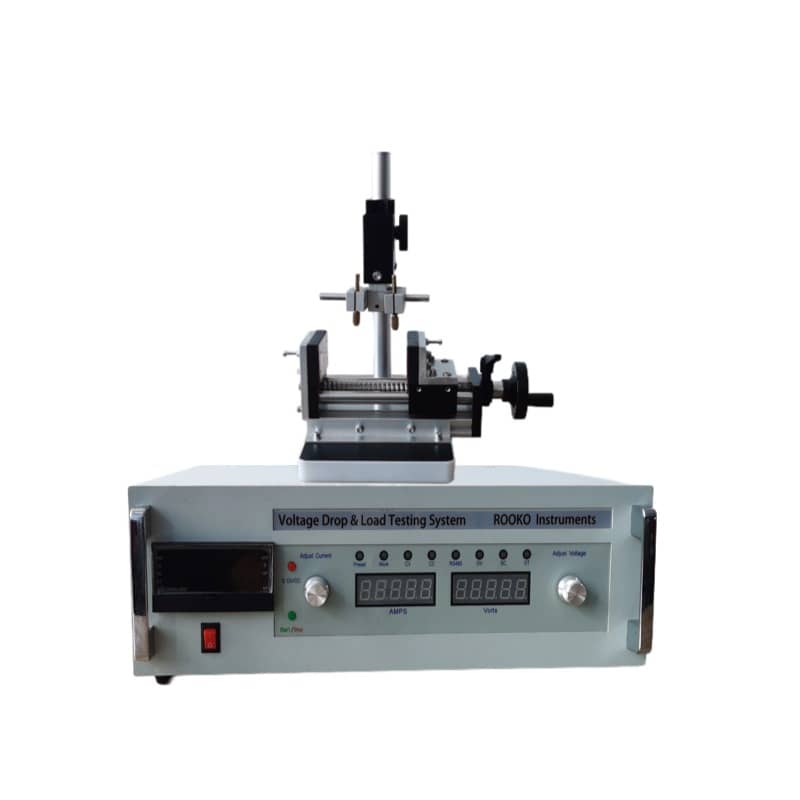

LX-9832-2A 触点接触电阻测试仪 GB/T15078 贵金属触点温升电压降检测设备
发布时间： 2026-07-12 11:25:55 点击： 24
1. 产品介绍
LX-9832-2A 触点材料接触电阻测试系统贴合 GB/T 15078、B667、B539 多项通用触点检测标准，搭载 X/Y 双轴自动位移测量模组，可完成多组触点连续自动化检测。设备内置可调恒流源模块，触点压力、测试电流、开路电压参数均可自主设置，同步采集接触电阻、电压降、温升多类物性数据，支持 cN/N 单位切换；配套 PC 管控程序，记录电流、时间、温升、接触电阻变化并生成可视化曲线与标准化报表，搭载上下限分选功能，适配继电器、开关铆钉、触簧组件等触点物料质检、新材料触点研发实验室使用。
2. 产品特点
- X/Y 双轴自动位移结构，可一次性完成 1-25 组触点连续检测，减少人工重复操作
- 多参数自主可调：触点压力、测试电流、开路电压、检测时长、加压速度均可设定
- 恒流稳定输出架构，同步采集接触电阻、电压降、温升三类关键数据
- 单位切换功能，触点压力可切换 cN/N 两种显示单位，适配不同试验记录习惯
- 配备数据分选功能，设置电阻上下阈值自动区分物料性能区间
- PC 端完整数据存储分析，自动生成电阻 - 时间、压力 - 温升变化图谱
- 标准球形探测触头，R0.5mm、R1.0mm 两种曲率规格，适配多品类触点
- 加压速度可控，标准 3.3μm/s，可按需调整位移行进速率
- 温控采集区间覆盖常温至 500℃，温度采集误差可控至 0.5℃
- 通讯接口完备，电脑联机稳定传输全部检测原始数据
3. 工作原理
将铆钉、触簧、开关类触点试样固定在定制治具内部，X/Y 位移模组自动移动探测触头至待测触点位置；设备输出设定恒定测试电流与开路电压，标准球形触头施加可控压力贴合触点表层，回路采集电压差值换算接触电阻数值，同步采集触点温升数据。系统记录不同压力、时长下触点阻抗与温度变化，PC 软件汇总全部采集数据生成关联曲线，用于评估贵金属、合金触点导电稳定性能，为触点材质、冲压工艺调整提供数据支撑。
4. 技术参数表格
表格
| 测试项目 | LX-9832-2A 整机参数 |
|---|---|
| 测试电流区间 | DC0.1mA~2000mA，量程可定制 |
| 开路可调电压 | DC0.01V~6V，规格可定制 |
| 电压降量程 | 0~999.99mV，分辨率 0.01mV |
| 有效测试时长 | 0.01S~99.99H |
| 温升采集范围 | 常温～500℃，精度 0.5℃ |
| 接触电阻量程 | 0.1μΩ~1000mΩ，分辨率 0.1μΩ |
| 触点压力区间 | 2cN~20N，分辨率 0.1cN |
| 加压行进速度 | 2~5μm/s，标准 3.3μm/s |
| 单次可测组数 | 1~25 组，随试样尺寸调整 |
| 探测触头规格 | 标准球形 R0.5mm、R1.0mm |
| 分选功能 | 支持电阻上下限阈值设定 |
| 供电规格 | AC220V±10%，可定制适配规格 |
| 配套程序 | PC 可视化分析软件，曲线报表自动生成 |
5. 适用范围
- 检测物料：铆钉触点、柱状导电触点、方形贵金属触点、开关触簧组件、继电器导电触头
- 使用机构：电器开关生产质检车间、贵金属触点材料研发实验室、电子元件检测机构、连接器研发企业
- 检测用途：触点原料入厂性能筛查、不同合金触点阻抗对比、长期通电工况温升模拟、开关耐久阻抗变化测试、合规检测报告数据采集
6. 操作流程（简洁）
- 设备与电脑接通电源，X/Y 位移模组执行原点校准
- 匹配试样尺寸装配定制治具，固定待测触点样品
- PC 软件设置测试电流、开路电压、触点压力、检测时长、分选阈值
- 启动自动检测，X/Y 轴移动触头依次接触各组触点采集数据
- 全程同步记录电阻、电压降、温升数据，自动生成变化曲线
- 导出检测报表，位移模组复位，取出试样清理触头表面
7. 综合服务项目（简洁）
- 样品测试服务：寄送触点试样，技术团队完成多压力阻抗温升检测并输出数据记录
- 延保服务：原厂基础质保周期外，可选购 1-3 年延保周期，降低运维损耗
- 合作机构计量服务：对接合规合作机构完成整机计量校准，配套计量证书
- 技术升级服务：位移模组、恒流模块、软件程序可申请工艺改良升级
- 仪器租赁服务：短期触点研发项目，提供阶段性仪器租赁方案
8. 标准包装与可选配件
标配配件
- LX-9832-2A 主机 1 台
- 标准球形探测触头（R0.5mm/R1.0mm）
- 整机配套通讯、测试线束
- PC 分析软件安装包
- 设备操作手册、GB/T15078 配套检测方案文档
可选增购配件
- 非标定制试样治具
- 配套电脑、打印设备
- 计量检测技术服务
- 1 至 3 年周期延保服务
9. 售后服务（简洁）
- 出厂配套基础质保周期，质保期内非人为损坏零部件提供更换支持
- 线上远程协助位移、压力、电流参数调试与软件操作指导
- 设备故障可预约到场服务，技术人员现场检修调试
- 长期供给探测触头、线束等损耗配件，支持批量储备采购
- 定期推送位移模组、触头保养规范，延长仪器运转周期
10. FAQ 常见问答
Q1：设备可以检测连接器多 pin 触点吗？
A1：可沟通定制多工位治具，适配多针连接器批量连续检测。
Q2：测试电流、电压量程能否调整？
A2：超出标准区间可定制对应恒流、调压模块。
Q3：无电脑能否单独完成单次触点测量？
A3：完整多组自动遍历、曲线报表生成依赖 PC 软件，单机仅可单点位简易读数。
Q4：触头磨损后是否可单独采购替换？
A4：标准球形探测触头为损耗配件，可单独增购对应曲率规格。
Q5：检测数据是否可用于行业合规报告？
A5：整机贴合国标触点检测标准，搭配合作机构计量证书后数据可用于内部质控、对外检测文件。
Q6：加压速度能否自主调整？
A6：设备加压区间 2~5μm/s，软件内可直接设置行进速率。
