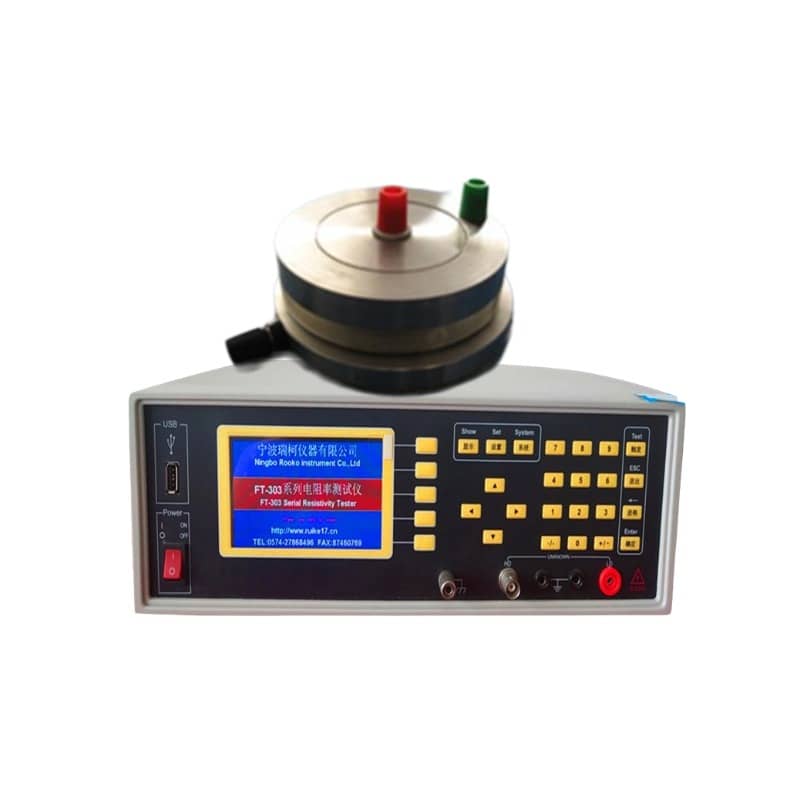

防静电服面料测试仪 FT-304A 织物表面比电阻测量装置
发布时间： 2026-06-28 17:47:31 点击： 13
1. 产品介绍
FT-304A 织物表面比电阻（电阻率）测试仪为 ROOKO 瑞柯微自研纺织高阻检测设备，由宁波瑞柯析理仪器经销，设备对标 GB/T 22042-2008、EN 1149-1-1995、FZ/T 64013-2008 多项纺织静电通用标准，采用三电极测量架构，搭配专属屏蔽箱削弱外界电磁干扰，用于织物、防静电服装、地毯、塑料薄膜等绝缘材料表面比电阻、体积电阻、微电流指标检测，通过电阻数值间接评判材料静电消散能力。
整机搭载液晶显示屏与薄膜操作按键，内置中英文双语操作界面，配备 USB、RS232 双通讯通道，支持单机本地读数或联机电脑采集数据，选配 PC 分析软件实现试样参数录入、数据自动运算、标准化检测报表一键生成，适配纺织工厂质检、面料研发实验室、第三方材料检测机构、洁净车间耗材检测场景。
2. 产品特点
- 16 次方宽测量量程，覆盖导电、防静电、绝缘多类纺织面料电阻区间
- 标配屏蔽箱 + FT-05B 织物三环电极，降低外界干扰，数据稳定可控
- 0~1000V 直流电压连续可调，包含国标约定 100V 标准测试档位
- 分段式测量误差管控，低阻区间误差控制更严苛，测量均衡
- 屏幕同步展示电阻、电阻率、电流、电压、试样尺寸多类参数
- 双通讯接口设计，本地单机、电脑联机两种工况自由切换
- 机身操作面板采用薄膜按键，操作流程简洁，耐用性良好
- 可拓展多规格电极工装，适配薄膜、粉末、板材多品类绝缘试样拓展检测
- 整机体积紧凑 340×320×120mm，常规实验台面摆放无空间压力
- 外接温度传感器可采集试样环境温度，辅助温变对静电性能对比试验
3. 工作原理
仪器依托三电极检测法与欧姆定律完成织物表面比电阻测算：主机输出标准直流电压施加于同心三环织物电极，电极贴合织物表层采集回路稳态微电流，内置集成电路自动完成电压、电流运算，换算得到表面比电阻与体积电阻率；配套屏蔽箱阻隔外部电磁、静电杂波，消除数值漂移。
设备支持多档位电压切换，适配不同标准试验要求，测量参数可实时本地存储，联机后批量上传至配套软件，自动完成试样尺寸代入、数据归档与报告生成。
4. 技术参数
| 参数项目 | 技术指标 |
|---|---|
| 电阻测量范围 | 10⁴Ω～10¹⁶Ω |
| 电阻率测量范围 | 10⁴～10¹⁶Ω-cm |
| 直流测试电压 | 0-1000V 连续可调，含 100V 标准档位 |
| 分段测量误差 | ＜1GΩ：±1%；≥1GΩ：±3%；≥1TΩ：±10%；≥10TΩ：±20% |
| 液晶显示内容 | 电阻、电阻率、微电流、电压、试样尺寸、温度录入栏 |
| 操作语言 | 中文、英文双语切换 |
| 通讯端口 | USB、RS232 双接口 |
| 整机供电 | AC220V，50HZ，整机功耗 5W |
| 适用环境 | 0℃~40℃，相对湿度＜80%（无结露） |
| 标配工装 | FT-05B 织物三环电极 1 套、屏蔽箱 1 个 |
| 主机外形尺寸 | L340mm×W320mm×H120mm |
| 拓展电极 | 固体 / 液体 / 粉末多规格三环电极可增购 |
5. 适用范围
- 纺织生产企业：防静电工作服、静电植绒布料、工装面料出厂质检
- 面料研发实验室：不同配比纺织材料静电消散性能对比试验
- 第三方检测机构：依据国标、欧标出具织物静电合规检测数据
- 洁净室配套厂商：无尘布、隔离薄膜绝缘电阻筛查
- 地毯、塑胶薄膜制造车间：绝缘软装材料表面电阻率抽检
- 高校纺织实验室：织物静电相关课题试样检测
- 电子行业耗材供应商：包装绝缘薄膜静电指标验证
6. 操作流程（简洁）
- 设备放置：仪器置于平整非导电工作台，接入 220V 电源，开机预热 15 分钟保障数值稳定
- 工装装配：将织物三环电极放入屏蔽箱，连接主机配套测试线
- 试样处理：按照标准裁切织物试样，平整放置于三环电极中间区域
- 参数设置：屏幕录入试样长宽厚度，选定标准 100V 测试电压档位
- 仪器清零：消除线材、电极基础接触电阻带来的基线偏差
- 启动测量：施加设定电压，等待电流稳定读取表面比电阻数值
- 数据留存：单机手动记录；连接电脑可批量存储、导出完整检测报表
- 收尾操作：测试完成断开高压，取出试样，关闭整机电源
7. 服务项目（简洁）
- 售后服务：原厂整机基础质保，线上远程接线、参数调试、故障技术指引
- 延保服务：可选 1-3 年延保方案，延长仪器主要元器件质保周期
- 样品测试：实验室承接织物、薄膜试样代测，出具完整测试记录
- 计量服务：合作机构出具计量凭证，满足实验室资质审核需求
- 定制服务：三环、线电极工装按试样规格调整适配
8. 包装配件
标准出厂配置
| 序号 | 品名 | 单位 | 数量 | 备注 |
|---|---|---|---|---|
| 1 | FT-304A 主机 | 台 | 1 | 整机主体设备 |
| 2 | 织物三环电极 FT-05B | 套 | 1 | 纺织试样同心电极 |
| 3 | 电磁屏蔽箱 | 个 | 1 | 削弱外界测量干扰 |
| 4 | 配套测试线 303-CSX | 套 | 3 | 红 / 黑 / 黄三色连接线 |
| 5 | 电源线 | 条 | 1 | AC220V 供电线材 |
| 6 | 备用保险丝 | 个 | 1 | 预装主机电源仓 |
| 7 | 纸质资料 | 份 | 各 1 | 说明书、保修卡、产品合格证 |
可选增购配件
| 序号 | 型号 | 品名 | 单位 | 使用说明 |
|---|---|---|---|---|
| 1 | 09B | 标准电阻校准件 | 个 | 仪器定期校准耗材 |
| 2 | 05A | 固体三环电极 | 套 | 硬质板材拓展检测 |
| 3 | 04A | 液体三环电极 | 套 | 液态绝缘介质配套工装 |
| 4 | 03A | 粉末膏体电极 | 套 | 导电粉体试样测量 |
| 5 | 303-RJ | PC 分析软件 | 套 | 数据存储、报表生成程序 |
| 6 | WDCG | 温度传感器 | 套 | 常温 - 125℃试样测温 |
| 7 | 304-YB | 延保服务 | 年 | 1 至 3 年周期可选 |
| 8 | 303-JL | 计量证书 | 份 | 合规计量检测凭证 |
| 9 | 多规格电极 (A/B/C2/C3/D/E) | 套 | 适配薄膜、小板、线材试样 | |
| 10 | 电脑 + 打印机 | 套 | 软件配套数据输出设备 |
9. 售后服务（简洁）
- 整机原厂基础质保周期一年，质保期内因制造工艺问题产生故障提供检修处理。
- 电极、测试线、保险丝等耗材不属于质保覆盖范畴，损坏可单独购置替换。
- 人为改装、错误操作、液体侵入、外力磕碰造成损坏，检修收取物料费用。
- 设备运行周期内提供长期远程技术支持，包含接线、参数设置、故障排查指引。
- 仪器可定期对接合作机构完成计量校准，保障测量数据稳定可控。
- 质保到期后可办理有偿延保服务，延保覆盖主板、测量主要元器件。
10. FAQ 常见问题
Q1：测量数值持续波动、读数不稳定如何处理？
A：确认屏蔽箱完全闭合，清理三环电极表面污渍；测试区域远离变频器、风机等电磁设备；延长仪器预热时长后复测。
Q2：仪器通电无屏幕显示，无法启动？
A：检查 220V 供电线路通断，确认机身电源开关开启；查看电源仓保险丝状态，熔断可更换备用件；硬件故障联系技术人员检修。
Q3：不同厚度面料是否需要更换电极？
A：标配三环电极适配多数常规织物，超厚、硬质特殊面料可增购定制电极工装。
Q4：是否支持批量导出织物检测电子报告？
A：选购 303-RJ 配套软件，通过 USB 端口连接电脑，单次 / 批量存储测试数据，自动生成存档报表。
Q5：标准测试电压须使用 100V 吗？
A：国标约定织物静电测试基准电压为 100V，特殊材料研发可切换 0-1000V 其他档位。
