FT-304B 半导电电缆纸表面和体积电阻率测试仪产品详情
发布时间： 2026-06-28 17:54:06 点击： 15
1. 产品介绍

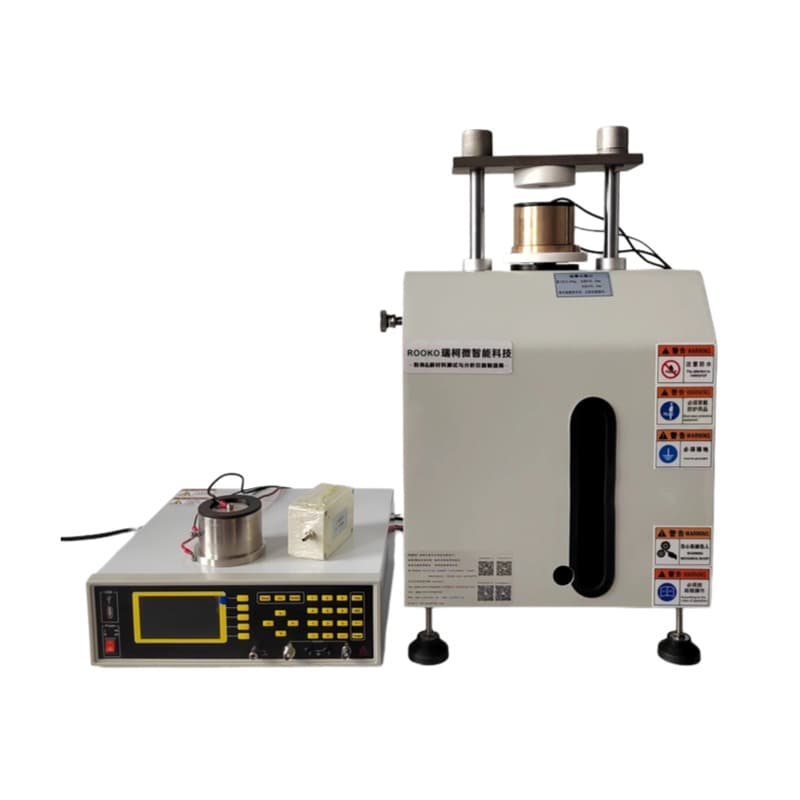

FT-304B 半导电电缆纸表面和体积电阻率测试仪为 ROOKO 瑞柯微自研电力绝缘材料检测设备，由宁波瑞柯析理仪器经销，设备对标 GB/T 7971-2007、QB/T 2199-1996 两项行业通用标准，严格遵循标准附录 A 体积电阻率、附录 B 表面电阻率试验规范。设备搭配 98.1KPa 标准固定荷载固体三环电极，用于单色、双色半导电电缆纸、硬钢纸板等绝缘基材表面电阻、体积电阻、电导率检测。
整机液晶同步展示多项测量参数，支持多尺寸单位切换，提供手动 / 自动两种量程模式，搭载 USB 通讯通道；选配 PC 分析软件可完成全程数据采集、过程曲线分析、报表保存打印，适配电缆纸生产车间、电力材料实验室、第三方绝缘检测机构、线缆研发单位日常检测需求。
2. 产品特点
- 配套 98.1KPa 标准固定荷载电极，贴合国标试样加压检测要求，压力稳定
- 10⁴~10¹⁶宽量程覆盖，适配半导电、绝缘电缆纸多品类基材测量
- 10/50/100/250/500/1000V 六档分级测试电压，匹配不同标准试验条件
- 分段误差管控，低阻区间误差更小，测量均衡度表现稳定
- 屏幕支持圆柱、方体试样尺寸录入，mm/cm/m 多单位自由切换
- 手动、自动双量程模式，兼顾简易快速检测与高精度测量
- USB 数据传输通道，单机读数、电脑联机分析两种工况可切换
- 可定制数显可调压力工装，适配特殊厚度电缆纸试样测试
- 拓展电极款式丰富，可增购织物、液体、粉体配套三环工装，多品类材料通用
- 低功耗机身，AC220V 常规供电，实验室常规环境即可稳定运行
3. 工作原理
仪器采用三电极高压微电流检测架构，施加标准加压荷载将电缆纸试样压紧于固体三环电极之间，输出分级直流电压穿透试样，采集回路稳态微小电流；依托内置标准公式自动换算表面电阻、体积电阻率、电导率数值。
设备可自动切换量程消除基线偏差，测量数据实时本地展示，联机 PC 软件后完整记录全过程数值，自动生成可存档检测报告，加压电极结构规避试样接触间隙带来的数据波动。
4. 技术参数
| 参数项目 | 技术指标 |
|---|---|
| 电阻测量范围 | 10⁴Ω～10¹⁶Ω |
| 体积电阻率范围 | 10⁴～10¹⁶Ω·m |
| 分级测试电压 | 10V/50V/100V/250V/500V/1000V，0-1000V 连续可调 |
| 分段测量误差 | ＜1GΩ：±1%；≥1GΩ：±3%；≥1TΩ：±10%；≥10TΩ：±20% |
| 液晶显示内容 | 电阻、体积电阻率、电导率、电流、电压、试样长宽 / 直径尺寸 |
| 尺寸单位 | mm、cm、m 三种模式切换 |
| 量程模式 | 手动量程、自动量程双模式 |
| 标配电极荷载 | 98.1KPa 固定压强，支持定制可调数显压力工装 |
| 标配治具 | 05A 固体三环电极 |
| 通讯接口 | USB 数据接口 |
| 整机供电 | AC220V，50HZ，整机功耗约 5W |
| 使用环境 | 温度 0℃~40℃，相对湿度＜80%（无结露） |
| 选配功能 | PC 数据过程分析软件、多规格校准标准电阻 |
5. 适用范围
- 电缆纸制造工厂：单色、双色半导电电缆纸成品出厂质控检测
- 高压线缆研发实验室：绝缘纸配方电性能对比试验
- 第三方电力材料检测机构：依据 GB/T7971 出具合规检测数据
- 变压器、电缆配套企业：硬钢纸板绝缘电阻筛查
- 高校电力材料相关实验室：绝缘纸静电、导电特性课题试样测试
- 绝缘基材供应商：各纸质绝缘材料批量性能抽检
6. 操作流程（简洁）
- 设备准备：仪器放置平整非导电工作台，接通 220V 电源，开机预热 15 分钟读数稳定
- 工装装配：连接配套测试线与固体三环电极，放置标准加压荷载
- 试样制备：按照国标规范裁切电缆纸标准尺寸试样，平整放入电极中间
- 参数设置：录入试样长宽 / 厚度尺寸，选定标准测试电压，切换自动量程模式
- 基线清零：消除电极、线材接触电阻带来的初始偏差
- 启动测量：施加电压稳定后读取表面 / 体积电阻、电阻率数据
- 数据留存：单机手动记录；连接电脑可全程采集曲线并打印报表
- 收尾操作：测试完成切断高压，取出试样，关闭整机电源
7. 服务项目（简洁）
- 售后服务：原厂整机基础质保，远程接线、参数调试、故障技术指引
- 延保服务：可选购 1-3 年延保方案，延长仪器主要元器件质保周期
- 样品测试：实验室承接电缆纸、硬纸板试样代测，出具完整测试记录
- 计量服务：合作机构出具计量凭证，满足实验室资质审核需求
- 定制服务：可调压力电极、多规格三环工装按需调整适配
8. 包装配件
标准出厂配置
| 序号 | 品名 | 单位 | 数量 | 备注 |
|---|---|---|---|---|
| 1 | FT-304B 主机 | 台 | 1 | 整机主体设备 |
| 2 | 05A 固体三环电极（含 98.1KPa 荷载） | 套 | 1 | 电缆纸工装 |
| 3 | 303-CSX 配套测试线 | 套 | 3 | 红 / 黑 / 黄三色连接线 |
| 4 | 电源线 | 条 | 1 | AC220 供电线材 |
| 5 | 备用保险丝 | 个 | 1 | 预装电源仓 |
| 6 | 纸质资料 | 份 | 各 1 | 说明书、保修卡、产品合格证 |
可选增购配件
| 序号 | 型号 | 品名 | 单位 | 使用说明 |
|---|---|---|---|---|
| 1 | 09B | 标准电阻校准件 | 个 | 1M/10M/1G/100G/1T/10T 多规格可选 |
| 2 | 05B | 织物三环电极 | 套 | 纺织面料拓展检测 |
| 3 | 04A | 液体三环电极 | 套 | 液态绝缘介质配套 |
| 4 | 03A | 粉末膏体电极 | 套 | 粉体材料测量，可定制 |
| 5 | 303-RJ | PC 分析软件 | 套 | 过程数据采集、报表打印程序 |
| 6 | WDCGQ | 温度传感器 | 套 | 常温 - 125℃试样测温 |
| 7 | 304-YB | 延保服务 | 年 | 1 至 3 年周期可选 |
| 8 | 303-JL | 计量证书 | 份 | 合规计量检测凭证 |
| 9 | A/B/C2/C3/D/E 多规格线环电极 | 套 | 薄膜、小板、线材试样适配 | |
| 10 | 电脑 + 打印机 | 套 | 软件配套数据输出设备 |
9. 售后服务（简洁）
- 整机原厂基础质保周期一年，质保期内因制造工艺问题产生故障提供检修处理。
- 电极、测试线、保险丝等耗材不属于质保覆盖范畴，损坏可单独购置替换。
- 人为改装、错误操作、液体侵入、外力磕碰造成损坏，检修收取物料费用。
- 设备运行周期内提供长期远程技术支持，包含接线、参数设置、故障排查指引。
- 仪器可定期对接合作机构完成计量校准，保障测量数据稳定可控。
- 质保到期后可办理有偿延保服务，延保覆盖主板、测量主要元器件。
10. FAQ 常见问题
Q1：测量数值持续波动，数据不稳定如何处理？
A：检查加压荷载是否完全压紧试样，清理三环电极表面粉尘杂质；测试区域远离变频器、风机等电磁干扰设备，延长预热时间复测。
Q2：仪器通电屏幕无显示，无法启动？
A：检查 220V 供电线路，确认电源开关开启；查看保险丝状态，熔断更换备用件；硬件故障联系技术人员检修。
Q3：不同厚度电缆纸需要更换电极吗？
A：标配固定荷载电极适配常规厚度电缆纸，超厚特殊试样可定制可调压力工装。
Q4：软件是否能保存完整测试曲线？
A：选购 303-RJ 配套软件后，USB 联机可记录全程电压电流曲线，批量导出打印报表。
Q5：测试电压该如何选择？
A：GB/T7971 标准有约定测试档位，材料研发对比可切换其余电压档位开展试验。
