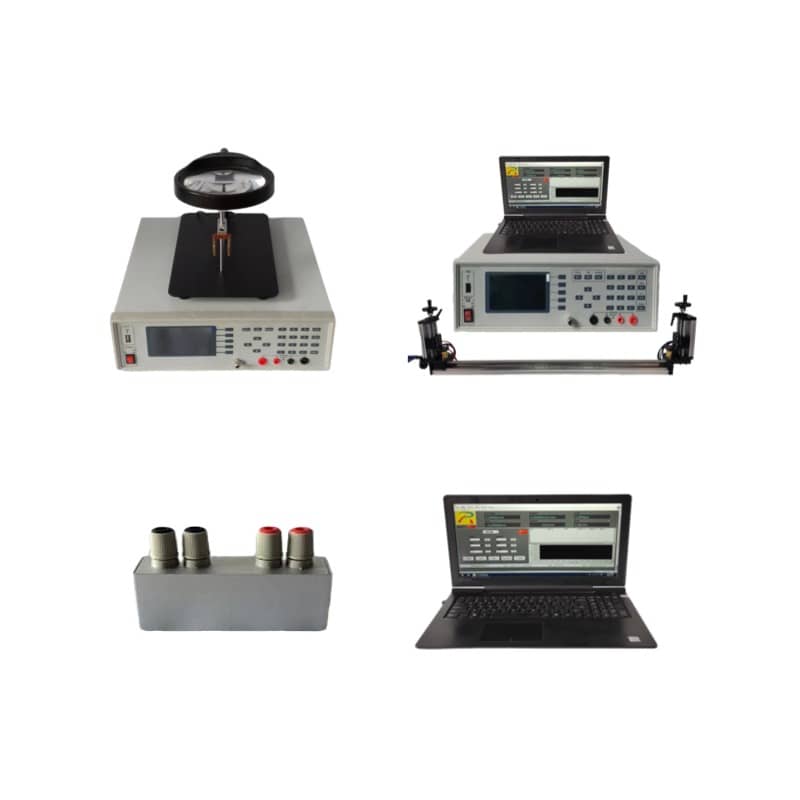

FT-320TXW 碳纤维体积电阻率测试仪｜单丝纱束双规格检测设备
发布时间： 2026-06-28 18:32:44 点击： 3
1. 产品介绍
FT-320TXW 系列碳纤维体积电阻率测试仪为 ROOKO 瑞柯微自研碳纤维用低阻检测设备，由宁波瑞柯析理仪器经销，整机分为 FT-320TXW-A 单丝型、FT-320TXW-B 纱束型两款机型，对标 GB/T 32993-2016、ISO 13931、JIS R7609 等碳纤维通用检测标准，采用四端恒流测试法，消除引线、电极接触电阻带来的测量偏差。设备配套差异化镀金可调夹具：A 款适配单丝试样，电极间距标准 25mm；B 款适配长纱束，行程 10-2000mm 可调，满足两种国标测试方法要求。仪器自动交替输出正负电流抵消纤维极化，4.3 寸中英文液晶同步展示电阻、体积电阻率、电导率、温度、试样尺寸，搭载通讯接口，选配 PC 分析软件可自动运算、导出完整检测报表，适配碳纤维生产厂、复材研发实验室、航空材料质检、第三方复材检测机构常态化导电性能管控。
2. 产品特点
- 双机型差异化配置，A 单丝款、B 纱束款分开选型，贴合标准两类测试方法
- 四端开尔文测试架构，0.01μΩ 分辨率，捕捉碳纤维微小电阻信号
- 多档位直流恒流 100μA~10A，适配粗细不同单丝、复丝试样
- 自动正负双向电流采集，抵消碳纤维极化效应，数据稳定可控
- 镀金测试电极，接触阻抗低，长时间测量不易氧化
- A 款夹具 0-100mm 可调间距，标配 25mm 标准档位；B 款 10-2000mm 长行程带锁紧刻度尺
- 液晶支持试样尺寸录入，系统自动换算截面积、体积电阻率，无需人工计算
- 中英文双语操作界面，薄膜按键操作流程简洁
- 支持单机读数、电脑软件联机双工作模式，全过程数据留存
- 整机功耗低，体积紧凑，常规实验室台面即可放置
3. 工作原理
仪器采用四端电压降测试原理，外部两组电流电极通入恒定直流，内侧电位电极采集碳纤维试样微弱电压；单丝试样通过录入单丝直径计算横截面积，纱束试样依靠线密度、密度参数自动换算截面积，结合电极间距运算得到体积电阻率数值。设备自动轮换正向、反向电流采集两组数据取均值，降低材料极化造成读数漂移；镀金夹具纤维与电极紧密贴合，减少间隙误差，测量数据实时本地显示，联机软件自动记录多组测试曲线与存档报表。
4. 技术参数
| 参数项目 | 技术指标 |
|---|---|
| 电阻测量范围 | 10⁻⁸Ω～2×10⁴Ω |
| 体积电阻率范围 | 10⁻⁸～2×10⁴Ω·cm |
| 电阻分辨率 | 0.01μΩ |
| 直流恒流档位 | 100μA、1mA、10mA、100mA、1A、10A |
| 恒流精度 | 100μA~100mA：±0.1%；1A/10A：±0.15% |
| 电压量程 | 2mV、20mV、200mV、2V |
| 电压分辨率 | 0.1μV、1μV、10μV、100μV |
| 电压误差 | 2mV 档：±0.1% 读数 + 6 字；其余档位 ±0.1% 读数 + 2 字 |
| 测量方式 | 四端开尔文法，自动双向正负电流 |
| 操作显示 | 中英文液晶，直读电阻 / 电阻率 / 电导率 / 温度 / 试样尺寸 |
| 整机供电 | AC220V±10%，50Hz，功耗＜30W |
| 主机外形尺寸 | 330mm×350mm×120mm |
| 整机净重 | 约 6kg |
| TXW-A 单丝夹具 | 电极 0-100mm 可调，标准 25mm 间距，带拉直工装 |
| TXW-B 纱束夹具 | 10~2000mm 可调行程，刻度尺 + 锁紧阀，镀金电极 |
| 使用环境 | 0℃~40℃，相对湿度＜80% 无结露 |
5. 适用范围
- 碳纤维生产企业：原丝、预氧化丝、碳化单丝 / 纱束出厂导电抽检
- 复合材料研发实验室：新型碳纤维、改性纤维电性能对比试验
- 航空航天材料质检：高强复丝原料电阻率合规筛查
- 第三方新材料检测机构：依据 GB/T32993 出具检测记录
- 高校复材实验室：碳纤维导电特性课题试样测试
- 碳布、导电纤维加工厂商原材料来料管控
6. 操作流程（简洁）
- 设备准备：平整台面放置主机，接通 220V 电源，开机预热 15 分钟
- 工装选配：测单丝选用 TXW-A 夹具，纱束选用 TXW-B 长行程夹具，连接四端测试线
- 试样固定：单丝拉直夹紧；纱束对齐刻度锁紧，镀金电极完全贴合
- 参数录入：输入纤维直径 / 线密度、电极间距等试样参数
- 基线清零：消除夹具、导线固有接触电阻
- 启动测量：设备自动切换双向电流，直读体积电阻率等全部参数
- 数据留存：单机手动记录；联机 PC 批量存储、打印检测报表
- 收尾：松开锁紧工装，取下纤维试样，关闭整机电源
7. 服务项目（简洁）
- 售后服务：原厂整机基础质保，远程接线、量程、故障技术指引
- 延保服务：可选购 1-3 年延保方案，覆盖恒流、主控元器件
- 样品测试：实验室承接碳纤维单丝 / 纱束试样代测，出具完整记录
- 计量服务：合作机构出具计量凭证，满足实验室资质审核
- 定制服务：超长行程、特殊规格纤维夹具按需调整适配
8. 包装配件
标准出厂配置
| 序号 | 品名 | 单位 | 数量 | 备注 |
|---|---|---|---|---|
| 1 | FT-320TXW 测量主机 | 台 | 1 | 通用主机，分 A/B 配套夹具 |
| 2 | 对应测试夹具 | 套 | 1 | TXW-A 单丝夹具 / TXW-B 纱束夹具二选一 |
| 3 | 四端测试连接线 | 套 | 4 | 红黑各两条 |
| 4 | 电源线 | 条 | 1 | AC220V 供电线材 |
| 5 | 备用保险丝 | 个 | 1 | 预装主机电源仓 |
| 6 | 纸质资料 | 份 | 各 1 | 说明书、保修卡、产品合格证 |
可选增购配件
| 序号 | 型号 | 品名 | 单位 | 使用说明 |
|---|---|---|---|---|
| 1 | 09A | 标准电阻校准件 | 个 | 多规格，用于仪器定期校准 |
| 2 | 320-RJ | PC 分析软件 | 套 | 数据曲线、报表生成程序 |
| 3 | WDCG | 温度传感器 | 套 | 常温 - 125℃试样测温 |
| 4 | 320TXW-YB | 延保服务 | 年 | 1 至 3 年周期可选 |
| 5 | 300-JL | 计量证书 | 份 | 合规计量检测凭证 |
| 6 | 电脑 + 打印机 | 套 | 软件配套数据输出设备 |
9. 售后服务（简洁）
- 整机原厂基础质保周期一年，质保期内因制造工艺故障提供检修处理。
- 镀金电极、测试线、保险丝等耗材不在质保覆盖范畴，损坏可单独购置替换。
- 人为改装、错误操作、液体侵入、外力磕碰故障，检修收取物料费用。
- 设备全使用周期提供远程技术支持，包含接线、参数、故障排查指引。
- 仪器可定期对接合作机构完成计量校准，保障测量均衡稳定。
- 质保到期可办理有偿延保，延保覆盖恒流源、主板关键部件。
10. FAQ 常见问题
Q1：纤维测量数值重复性差、波动大如何处理？
A：清理镀金电极表面污渍，纤维无弯折、完全贴合电极；远离变频器等电磁设备，延长预热后复测。
Q2：仪器通电屏幕无显示，无法启动？
A：检查供电线路与电源开关，查看保险丝是否熔断；硬件故障联系技术人员检修。
Q3：单丝和纱束能否共用一套夹具？
A：不能，A 款为 25mm 标准短距单丝工装，B 款为长行程纱束夹具，需分开选配。
Q4：PC 软件能否批量对比多批次碳纤维电阻率数据？
A：选购配套分析软件，USB 联机后批量存档多组试验数据，生成对比报表。
Q5：长束碳纤维试样行程不够怎么办？
A：可定制 2000mm 以上加长锁紧式纱束测试工装。
