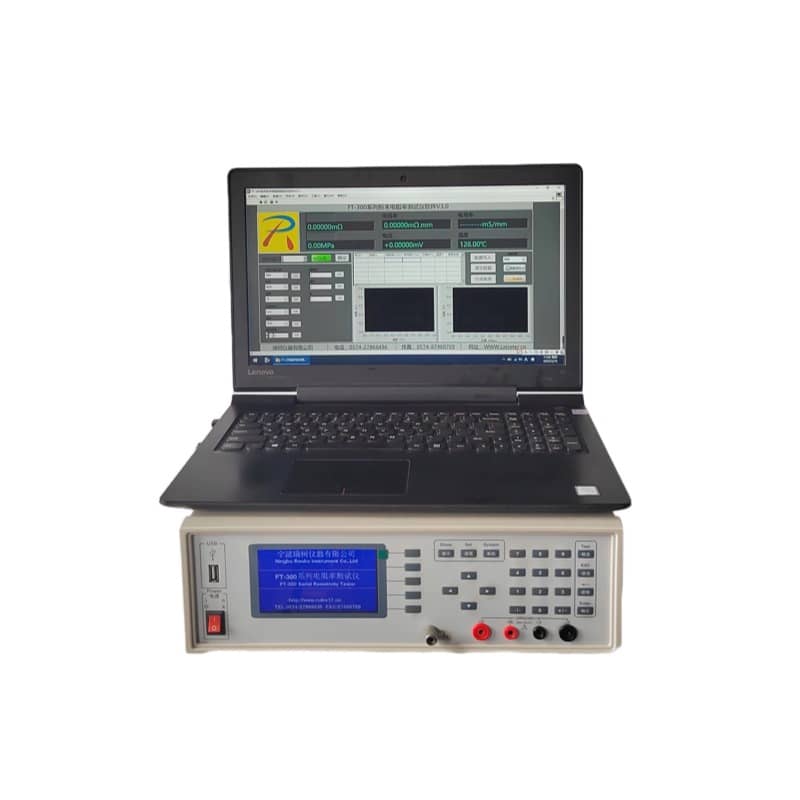

FT-320A 金属材料电阻率测试仪｜铜铝导体电导率检测设备
发布时间： 2026-06-28 18:22:57 点击： 4
1. 产品介绍
FT-320A 金属材料电阻率测试仪为 ROOKO 瑞柯微自研低阻导体用检测设备，由宁波瑞柯析理仪器经销，整机对标 GB/T 351-2019、IEC 60468、ASTM B193、JIS H 0505 等国内外金属检测通用标准，采用四端开尔文测试架构，消除引线、接触电阻干扰，专门针对铜、铝、合金、棒材、线材等金属试样开展体积电阻率、质量电阻率、电导率、单位长度电阻、直流电阻比率多维度检测。仪器自动双向正负电流采集，抵消金属极化带来数值偏差；4.3 寸液晶双语操作面板，同步展示电压、电流、温度、试样参数，搭载 RS232、USB 双通讯通道，选配 PC 分析软件完成全过程数据采集、曲线生成、报表归档，适配金属冶炼、线缆厂、汽车零部件、高校材料实验室、第三方金属检测机构常态化质检与新材料研发。
2. 产品特点
- 四端开尔文测试架构，隔绝夹具、导线附加电阻，低阻测量均衡
- 多档位直流恒流输出：100μA~10A，覆盖不同粗细金属试样工况
- 电阻分辨率达 0.01μV，微小电阻信号采集误差可控
- 自动双向正负电流交替测量，降低金属极化造成读数漂移
- 四档电压量程搭配细分分辨率，微弱电压信号捕捉
- 可同步计算体积电阻率、质量电阻率、电导率、单位长度电阻、电阻比率五类参数
- 4.3 寸中英文液晶面板，试样长宽、直径参数可自由录入，单位切换便捷
- USB、RS232 双通道通讯，单机读数、电脑联机双模式运行
- 配套多规格金属夹持工装，棒材、板材、线材均可适配
- 外接温度传感器实时采集环境温度，用于温变导电性能对比试验
3. 工作原理
仪器采用四端电压降测试原理，两组电流电极通入稳定直流恒流，两组平行刀刃电压电极采集金属试样两端微弱电压；电压电极间距满足标准要求，大于试样横截面周长 1.5 倍，规避边界效应。设备内置标准换算公式，录入试样尺寸后自动运算体积电阻率、质量电阻率、单位长度电阻；双向电流取均值抵消极化干扰；采集数据可本地实时显示，联机 PC 软件自动保存多组测试记录、生成可存档检测报表。
4. 技术参数
| 参数项目 | 技术指标 |
|---|---|
| 电阻测量范围 | 2×10⁻⁸Ω～2×10⁴Ω |
| 体积电阻率范围 | 2×10⁻⁸～20kΩ·cm |
| 电阻分辨率 | 0.01μΩ |
| 直流恒流档位 | 100μA、1mA、10mA、100mA、1A、10A |
| 恒流精度 | 100μA~100mA：±0.1%；1A/10A：±0.15% |
| 电压量程 | 2mV、20mV、200mV、2V |
| 电压分辨率 | 0.1μV、1μV、10μV、100μV |
| 电压误差 | 2mV 档：±0.1% 读数 + 6 字；其余档位 ±0.1% 读数 + 2 字 |
| 直读参数 | 体积电阻率、质量电阻率、电导率、单位长度电阻、直流电阻比率、电流、电压、温度 |
| 操作界面 | 中文、英文双语液晶显示 |
| 通讯接口 | RS232、USB 双接口 |
| 整机供电 | AC220V±10%，50Hz |
| 主机外形尺寸 | 330mm×340mm×120mm |
| 温度示值误差 | ≤0.1℃ |
| 使用环境 | 0℃~40℃，相对湿度＜80% 无结露 |
5. 适用范围
- 金属冶炼企业：铜、铝、合金棒材 / 线材成品导电性能出厂抽检
- 电线电缆制造厂：导体原材料电阻率来料管控
- 汽车、电子零部件工厂：金属导电配件电性能验证
- 高校、科研院所金属材料实验室：新型合金导电课题测试
- 第三方金属检测机构：依据国标 / 美标出具合规检测数据
- 新能源导电基材研发单位：低阻金属配方对比试验
6. 操作流程（简洁）
- 设备准备：仪器放置平整非导电工作台，接通 220V 电源，开机预热 15 分钟
- 工装装配：选用适配金属夹持治具，连接四端测试线与主机端口
- 试样固定：将金属棒 / 线材夹紧于刀刃电极间，电极平行贴合试样轴线
- 参数录入：输入试样长度、横截面积尺寸，选定适配恒流档位
- 基线清零：消除夹具固有接触电阻带来测量基线偏差
- 启动测量：设备自动切换正负电流采集，同步输出全部导电参数
- 数据留存：单机手动记录；联机电脑批量存储数据、打印报表
- 收尾操作：松开夹持工装，取下试样，关闭整机电源
7. 服务项目（简洁）
- 售后服务：原厂整机基础质保，远程接线、量程调试、故障技术指引
- 延保服务：可选购 1-3 年延保方案，覆盖恒流源、主控元器件
- 样品测试：实验室承接金属试样代测，出具完整测试记录
- 计量服务：合作机构出具计量凭证，满足实验室资质审核需求
- 定制服务：异型金属加长、加宽夹持工装按需调整适配
8. 包装配件
标准出厂配置
| 序号 | 品名 | 单位 | 数量 | 备注 |
|---|---|---|---|---|
| 1 | FT-320A 测量主机 | 台 | 1 | 整机测量主体 |
| 2 | 四端测试连接线 | 套 | 4 | 红黑各两条 |
| 3 | 标准金属夹持治具 | 套 | 1 | 常规棒线材适配 |
| 4 | 电源线 | 条 | 1 | AC220V 供电线材 |
| 5 | 备用保险丝 | 个 | 1 | 预装主机电源仓 |
| 6 | 纸质资料 | 份 | 各 1 | 说明书、保修卡、产品合格证 |
可选增购配件
| 序号 | 型号 | 品名 | 单位 | 使用说明 |
|---|---|---|---|---|
| 1 | 09A | 标准电阻校准件 | 个 | 多规格可选，用于仪器定期校准 |
| 2 | 07A | 异型金属测量装置 | 套 | 大直径 / 板材试样拓展工装 |
| 3 | 300-RJ | PC 分析软件 | 套 | 数据存储、对比报表程序 |
| 4 | WDCG | 温度传感器 | 套 | 常温 - 125℃试样测温 |
| 5 | 320A-YB | 延保服务 | 年 | 1 至 3 年周期可选 |
| 6 | 300-JL | 计量证书 | 份 | 合规计量检测凭证 |
| 7 | 电脑 + 打印机 | 套 | 软件配套数据输出设备 |
9. 售后服务（简洁）
- 整机原厂基础质保周期一年，质保期内因制造工艺故障提供检修处理。
- 电极、测试线、保险丝等耗材不在质保覆盖范畴，损坏可单独购置替换。
- 人为改装、错误操作、液体侵入、外力磕碰造成设备损坏，检修收取物料费用。
- 设备全使用周期提供远程技术支持，包含接线、参数设置、故障排查指引。
- 仪器可定期对接合作机构完成计量校准，保障测量均衡稳定。
- 质保到期后可办理有偿延保服务，延保覆盖恒流模块、主板关键部件。
10. FAQ 常见问题
Q1：金属试样测量数值重复性差、波动大如何处理？
A：清理刀刃电极表面氧化层，电极垂直贴合试样；测试区域远离变频器、电机等电磁设备，延长预热时长复测。
Q2：仪器通电屏幕无显示，无法启动？
A：检查 220V 供电线路与电源开关，查看保险丝是否熔断，耗材损坏可更换备件；硬件故障联系技术人员检修。
Q3：超细金属线材是否需要更换夹具？
A：标配工装适配常规线材，超细、薄金属材料可增购微型夹持治具。
Q4：PC 软件能否对比多组合金电阻率数据？
A：选购 300-RJ 配套软件，USB 联机后批量存档多组试验数据，生成对比报表。
Q5：测试电流档位该如何选择？
A：粗厚金属选用大电流档位，细薄线材选用小电流档位，降低发热对数据干扰。
