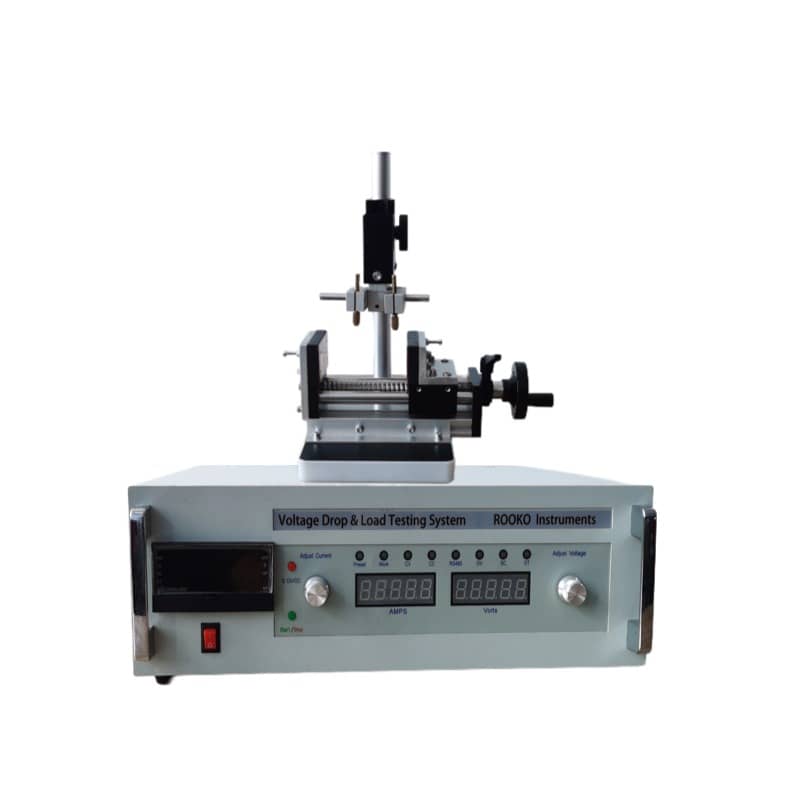

FT-701-100A 电炭制品电阻率测试仪 JB/T 8133 碳刷联接电阻检测设备
发布时间： 2026-06-28 19:14:59 点击： 3
1. 产品介绍
FT-701-100A 电炭制品电阻率测试仪为 ROOKO 瑞柯微自研炭石墨导电材料检测设备，由宁波瑞柯析理仪器经销供应。设备对标 JB/T 8133.2-2013、JB/T 8133.5-2013，同步兼容 IEC、ASTM、JIS、DIN 多套通用检测规范，覆盖电刷本体电阻率、刷体与软接线联接电阻两类主要检测项目。
仪器搭载集成电路控制直流恒流输出系统，搭配液晶直显面板与薄膜操控按键，配备 USB、232 双通讯接口，可外接打印设备与电脑；选配配套分析软件后，可实时采集电流、电阻、电压降、电阻率数据并生成变化曲线，支持数据存储、统计与报表导出，为电炭企业质量管控、新材料试验建立完整数据档案。设备配置两种治具，钨质测试探针接触稳定，适配行业常规标准尺寸试样。
2. 产品特点
- 双用治具配置：夹具 A 测标准块体炭素电阻率，夹具 B 检测电刷软接线联接电阻，满足两套行业标准检测要求
- 0-100A 宽量程直流恒流输出，电流分辨率 0.01A，适配不同导电等级电炭试样
- 钨针材质测试探针，电阻率治具探针间距偏差控制在 1% 以内，测量均衡
- 液晶直读屏幕，同步展示电阻、电阻率、电压降多类数值，薄膜面板操作便捷
- 双通讯端口设计，USB+232 接口，可外接打印机、电脑、外置控制单元
- 内置超限报警、计数统计、权限管理、数据查询多维度内置功能，适配产线批量检测
- 配套 PC 分析软件自动绘制电流 - 电阻率变化曲线，留存完整过程数据
- 测试时长 0-999.9S 自由设定，适配不同工况下稳定采集需求
- 整机运行工况区间清晰，常规实验室、电炭生产车间均可稳定运转
3. 工作原理
仪器采用标准直流伏安检测法，分两类测试模式完成电炭制品电性能采集：
- 本体电阻率测试：将标准尺寸炭块试样放置夹具 A，铜网接触极贴合试样两端，设备输出设定恒定电流穿过试样，采集探针间电压差值，系统自动换算电阻、电阻率数值；
- 软接线联接电阻测试：使用夹具 B，电压触针分别置于电刷本体与距离 5mm 软接线位置，通入恒定电流，采集联接部位电压降，计算界面接触联接电阻；
- 设备全程记录电流、电压、时长参数，数据同步传输至 PC 端，软件自动统计多组试样均值、区间数据，生成可视化曲线与可存档检测报表。
4. 技术参数
| 参数项目 | FT-701-100A 规格参数 |
|---|---|
| 测试电流区间 | 0~100A，分辨率 0.01A |
| 输出电压范围 | 0~32V，分辨率 0.01V |
| 电压降测量区间 | 0~999.99mV，分辨率 0.01mV |
| 电阻测量范围 | 10⁻⁷～10²Ω，显示分辨率 0.1μΩ |
| 电阻率测量范围 | 10⁻⁷～10²Ω·cm |
| 测试时长设置 | 0~999.9S 可自定义 |
| 附加功能 | 电流密度测算、数值上下限报警、0-99999 计数统计、仪器权限管理、历史数据查询 |
| 通讯接口 | USB、232 双接口 |
| 标配治具 A 适配试样 | 101064mm（探针间距 25mm）、4832mm（探针间距 16mm），配铜网接触极 |
| 选配治具 B 检测点位 | 触针分别置于电刷、距电刷 5mm 软接线处 |
| 探针材质 | 钨针，夹具 A 间距偏差≤1% |
| 供电规格 | AC220V±10%，50Hz |
| 适用温湿度 | 工作温度 10℃~30℃，环境湿度≤65% RH |
5. 适用范围
- 电炭制造企业：电机碳刷、牵引电刷、炭石墨导电制品来料、成品出厂检测
- 新材料研发实验室：高校材料院系、炭素研发中心开展炭石墨导电性能试验
- 合作机构检测实验室：依据 JB/T、IEC、ASTM 通用标准开展电炭制品第三方检测
- 适配检测试样：工业电刷、电机碳刷、炭石墨块、带软接线复合电刷制品
6. 操作流程（简洁）
- 设备接通 220V 稳定电源，通讯线路连接仪器与电脑 / 打印机；
- 根据检测项目选用对应治具，放置规整无破损标准试样并固定；
- 通过薄膜面板设定测试电流、恒压时长、报警上下限参数；
- 启动测量，设备输出恒定电流，屏幕实时直读电阻、电阻率、电压降；
- 批量检测自动完成计数统计，连接 PC 端可导出曲线与完整检测报表；
- 测试结束抬升治具，取出试样，关闭设备电源。
7. 综合服务项目（简洁版）
- 样品测试服务：炭刷试样预检测，输出完整过程数据记录
- 延保服务：可选 1-3 年延保周期，延长设备维保周期
- 计量检测服务：配套计量证书，满足实验室资质审核要求
- 仪器定制服务：非标样品治具、电流量程可按需调整
- 技术升级服务：后期软件功能、硬件模块迭代优化
8. 包装配件（表格）
（1）出厂标准配件
| 品名 | 型号 | 单位 | 数量 |
|---|---|---|---|
| FT-701-100A 主机 | FT-701-100A | 台 | 1 |
| 标准测试线 | 701-CSX | 套 | 1 |
| 0.2 级分流器 | 701-100A | 个 | 1 |
| 电阻率治具 A | 标配 | 套 | 1 |
| 设备说明书、合格证 | 配套资料 | 套 | 1 |
（2）可选增购配件
| 序号 | 型号 | 品名 | 单位 | 备注 |
|---|---|---|---|---|
| 1 | 701-RJ | PC 分析软件 | 套 | 含曲线报表功能 |
| 2 | - | 电脑 + 打印机 | 套 | 按工况搭配 |
| 3 | 701-ZJ | 定制样品治具 | 套 | 非标试样适配 |
| 4 | 701 - 联接夹具 B | 软接线检测治具 | 套 | JB/T 8133.5 检测用 |
| 5 | 701-JL | 计量技术服务 | 份 | 附带计量证书 |
| 6 | 701-YB | 延保服务 | 年 | 1~3 年可选 |
9. 售后服务（简洁）
- 原厂基础质保周期内，非人为硬件故障提供维修、配件更换支持；
- 软件操作、参数调试类问题提供线上远程技术指导；
- 设备故障无法线上处置时，安排到场检修服务；
- 定期推送仪器校准、日常保养操作指引文档；
- 长期供应原厂耗材、替换配件，保障设备持续运转。
10. FAQ 常见问题
Q1：FT-701-100A 能否单独检测无软接线纯炭块？
A：可以，使用标配治具 A 即可完成标准炭块本体电阻率检测，完全匹配 JB/T 8133.2 检测规范。
Q2：设备输出电流能否调整至 100A 以上？
A：标准机型量程 0-100A，超大电流检测需求可沟通定制硬件模组调整量程。
Q3：PC 软件导出的数据能否直接用于实验室台账归档？
A：配套软件支持完整报表与曲线导出，文档格式适配常规办公软件，可直接编辑打印存档。
Q4：仪器建议校准周期多久？
A：产线批量质检场景建议 6 个月校准一次；合作机构检测场景建议 3 个月校准，可同步选购计量服务出具证书。
Q5：环境湿度超过 65% RH 会影响测量吗？
A：超出规定温湿度区间易造成探针接触数值波动，建议放置干燥恒温工作台使用。
